低压配电盘安装作业指导书

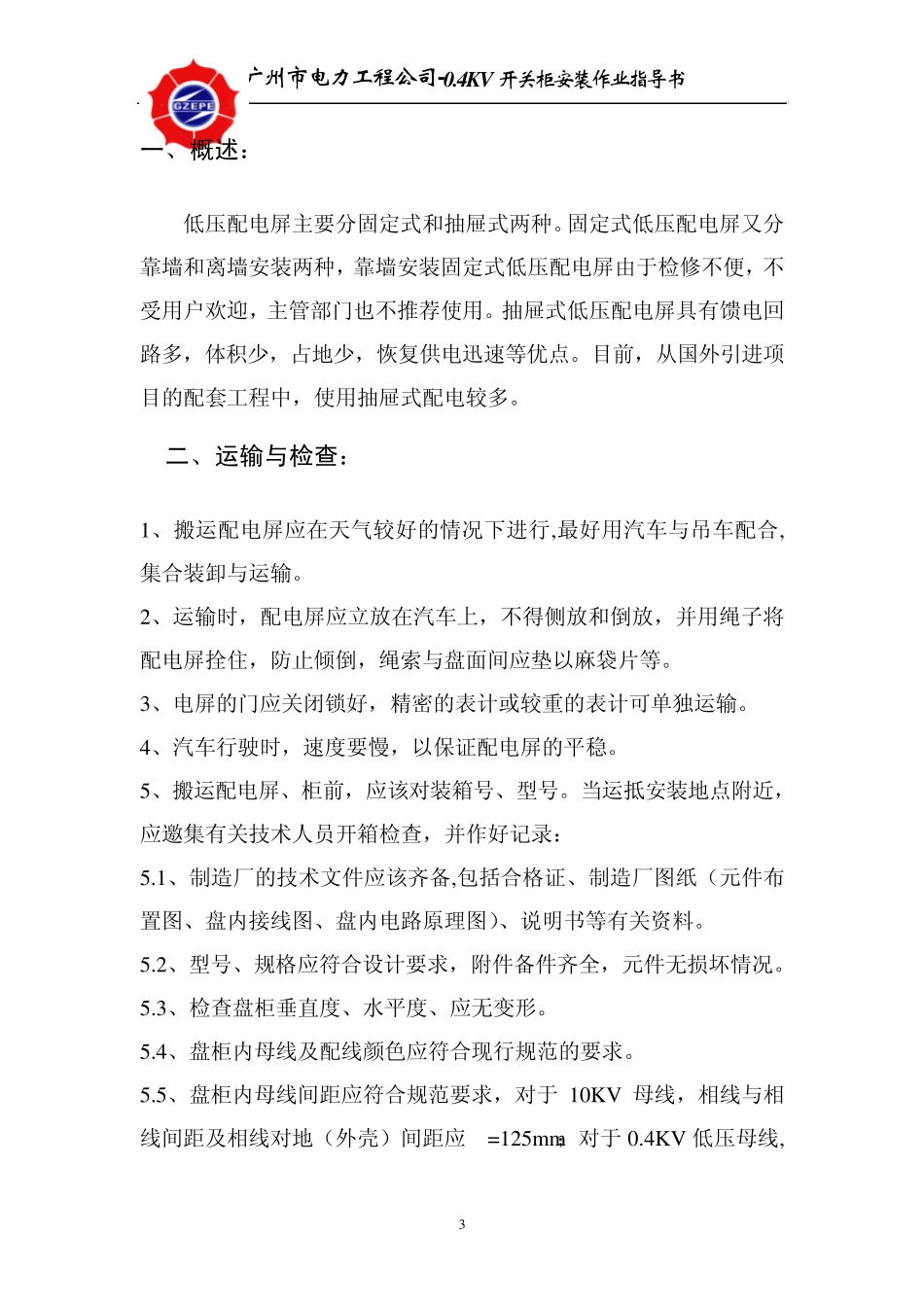

广州市电力工程公司-0.4KV 开关柜安装作业指导书 1 0.4ｋＶ开关柜 编制：综合部 二O O 二年三月 广州市电力工程公司-0.4KV 开关柜安装作业指导书 2 目录 一、概述：........................................................................................... 3 二、运输与检查： .............................................................................. 3 三、配电盘、柜的安装 ...................................................................... 4 四、配电装置的检查： ...................................................................... 6 五、资料整理 ...................................................................................... 7 广州市电力工程公司-0.4KV 开关柜安装作业指导书 3 一、概述： 低压配电屏主要分固定式和抽屉式两种。固定式低压配电屏又分靠墙和离墙安装两种，靠墙安装固定式低压配电屏由于检修不便，不受用户欢迎，主管部门也不推荐使用。抽屉式低压配电屏具有馈电回路多，体积少，占地少，恢复供电迅速等优点。目前，从国外引进项目的配套工程中，使用抽屉式配电较多。 二、运输与检查： 1、搬运配电屏应在天气较好的情况下进行,最好用汽车与吊车配合,集合装卸与运输。 2、运输时，配电屏应立放在汽车上，不得侧放和倒放，并用绳子将配电屏拴住，防止倾倒，绳索与盘面间应垫以麻袋片等。 3、电屏的门应关闭锁好，精密的表计或较重的表计可单独运输。 4、汽车行驶时，速度要慢，以保证配电屏的平稳。 5、搬运配电屏、柜前，应该对装箱号、型号。当运抵安装地点附近，应邀集有关技术人员开箱检查，并作好记录： 5.1、制造厂的技术文件应该齐备,包括合格证、制造厂图纸（元件布置图、盘内接线图、盘内电路原理图）、说明书等有关资料。 5.2、型号、规格应符合设计要求，附件备件齐全，元件无损坏情况。 5.3、检查盘柜垂直度、水平度、应无变形。 5.4、盘柜内母线及配线颜色应符合现行规范的要求。 5.5、盘柜内母线间距应符合规范要求，对于10KV 母线，相线与相线间距及相线对地（外壳）间距应>=125mm；对于0.4KV 低压母线,广州市电力工程公司-0.4KV 开关柜安装作业指导书 4 相间距及相线对地(外壳)间距应>=20m m。 5.6、查完毕后，应收存好各合格证及有关资料。 6、运输装卸过程中要尽量避免损害邻近花草树木；开关柜搬运过程 ...
