低温速冻冷藏冷库设计方案

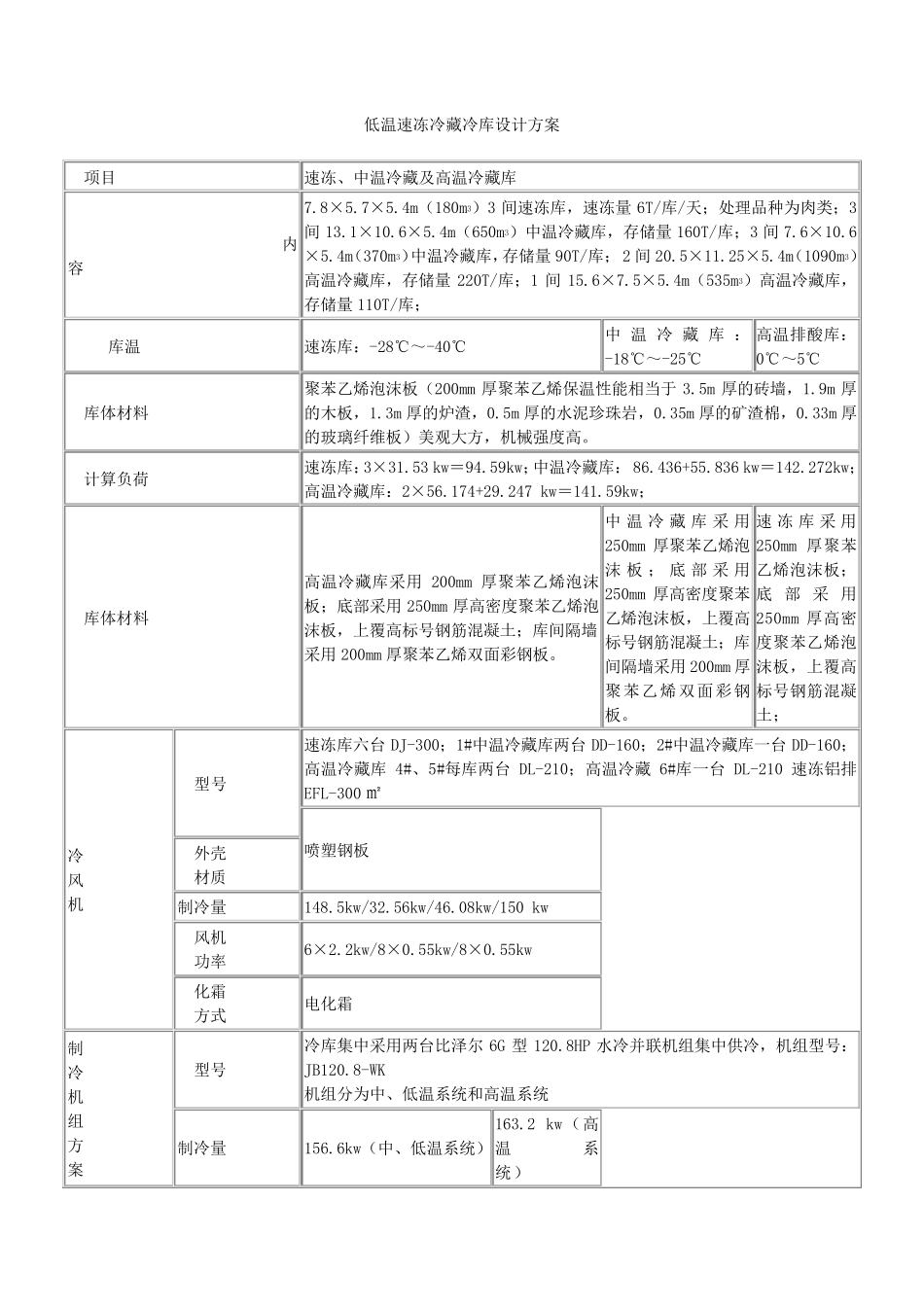

低温速冻冷藏冷库设计方案_第1页
1/23

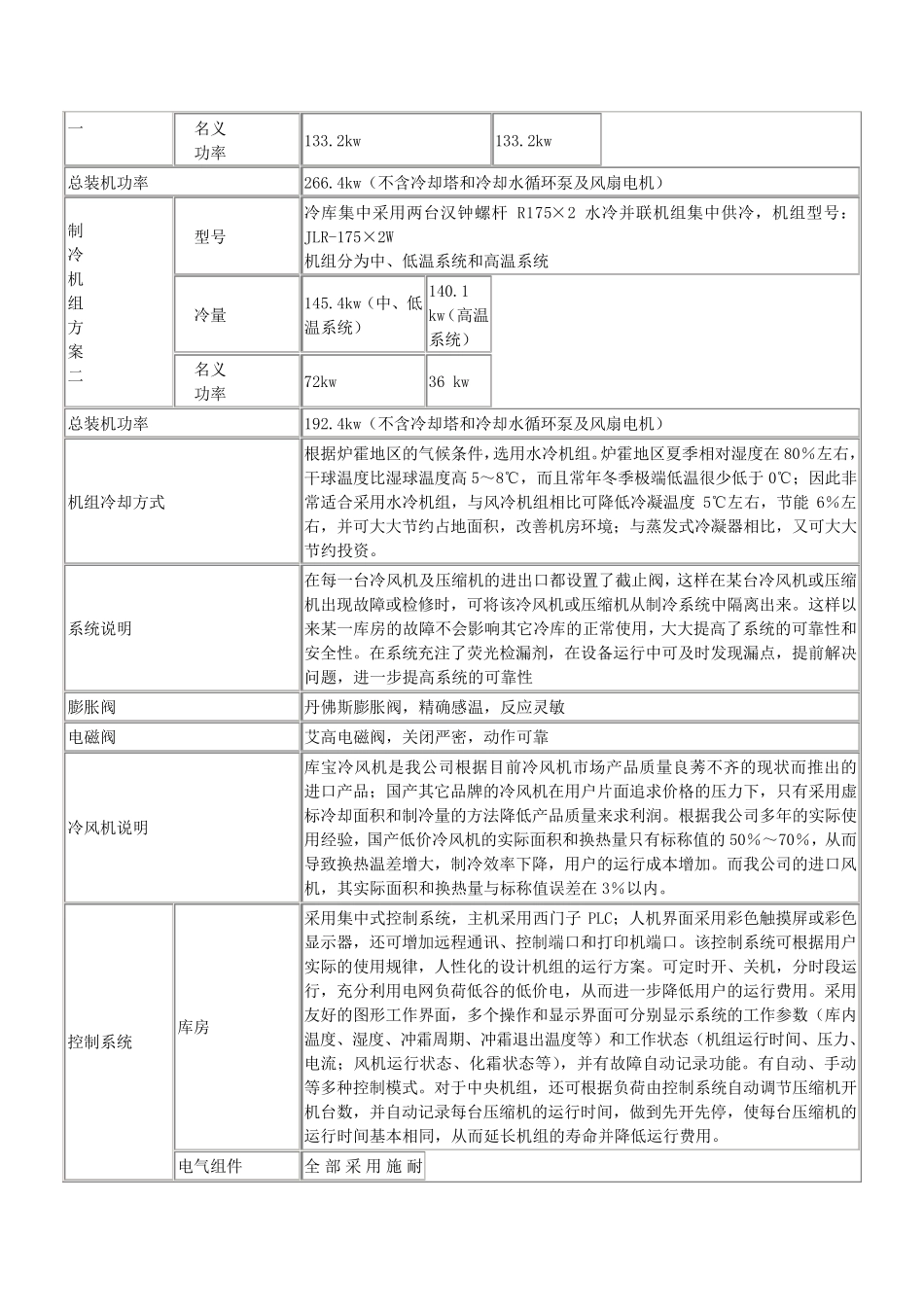

低温速冻冷藏冷库设计方案_第2页
2/23

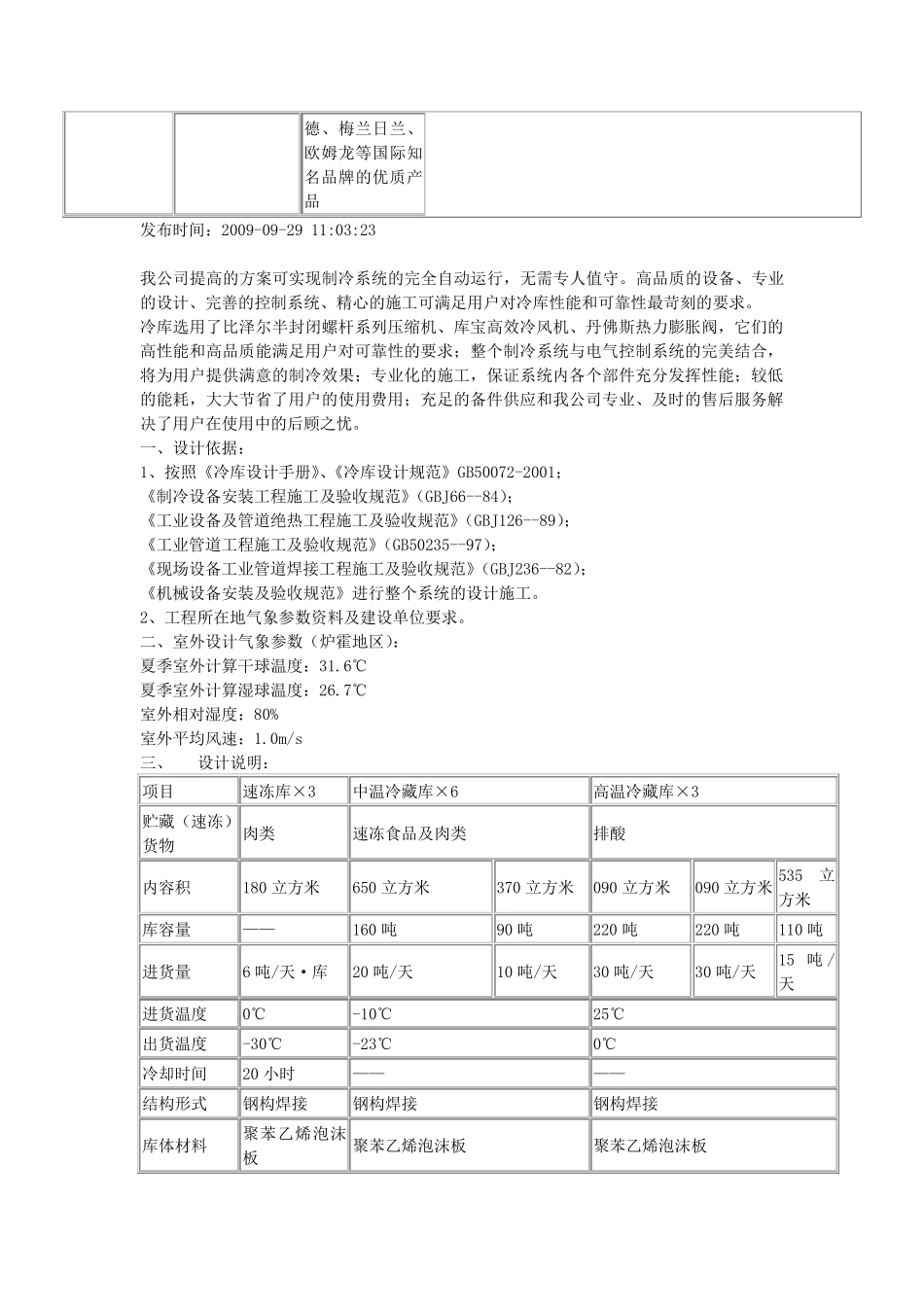

低温速冻冷藏冷库设计方案_第3页
3/23
低温速冻冷藏冷库设计方案 项目 速冻、中温冷藏及高温冷藏库 内容 7.8×5.7×5.4m(180m3)3 间速冻库,速冻量 6T/库/天;处理品种为肉类;3间 13.1×10.6×5.4m(650m3)中温冷藏库,存储量 160T/库;3 间 7.6×10.6×5.4m(370m3)中温冷藏库,存储量 90T/库; 2 间 20.5×11.25×5.4m(1090m3)高温冷藏库,存储量 220T/库;1 间 15.6×7.5×5.4m(535m3)高温冷藏库,存储量 110T/库; 库温 速冻库:-28℃~-40℃ 中温冷藏库:-18℃~-25℃ 高温排酸库:0℃~5℃ 库体材料 聚苯乙烯泡沫板(200mm 厚聚苯乙烯保温性能相当于 3.5m 厚的砖墙,1.9m 厚的木板,1.3m 厚的炉渣,0.5m 厚的水泥珍珠岩,0.35m 厚的矿渣棉,0.33m 厚的玻璃纤维板)美观大方,机械强度高。 计算负荷 速冻库:3×31.53 kw=94.59kw;中温冷藏库: 86.436+55.836 kw=142.272kw; 高温冷藏库:2×56.174+29.247 kw=141.59kw; 库体材料 高温冷藏库采用 200mm 厚聚苯乙烯泡沫板;底部采用 250mm 厚高密度聚苯乙烯泡沫板,上覆高标号钢筋混凝土;库间隔墙采用 200mm 厚聚苯乙烯双面彩钢板。 中温冷藏库采 用250mm 厚聚苯乙烯泡沫 板 ; 底 部 采 用250mm 厚高密度聚苯乙烯泡沫板,上覆高标号钢筋混凝土;库间隔墙采用 200mm 厚聚苯乙烯双面彩钢板。 速冻库采 用250mm 厚聚苯乙烯泡沫板;底 部 采 用250mm 厚高密度聚苯乙烯泡沫板,上覆高标号钢筋混凝土; 冷 风 机 型号 速冻库六台 DJ-300;1#中温冷藏库两台 DD-160;2#中温冷藏库一台 DD-160;高温冷藏库4#、5#每库两台 DL-210;高温冷藏6#库一台 DL-210 速冻铝排EFL-300 ㎡ 喷塑钢板 外壳 材质 制冷量 148.5kw/32.56kw/46.08kw/150 kw 风机 功率 6×2.2kw/8×0.55kw/8×0.55kw 化霜 方式 电化霜 制 冷 机 组 方 案 型号 冷库集中采用两台比泽尔 6G 型 120.8HP 水冷并联机组集中供冷,机组型号:JB120.8-WK 机组分为中、低温系统和高温系统 制冷量 156.6kw(中、低温系统) 163.2 kw(高温系统) 一 名义 功率 133.2kw 133.2kw 总装机功率 266.4kw(不含冷却塔和冷却水循环泵及风扇电机) 制 冷 机 组 方 案 二 型号 冷库集中采用两台汉钟螺杆R175×2 水冷并联机组集中供冷,机组型号:JLR-175×2W 机组分为中、低温系统和高温系统 冷量 145.4kw(中、低温系统) 140.1 kw(高温系统)...
