低碳钢拉伸实验报告VIP专享

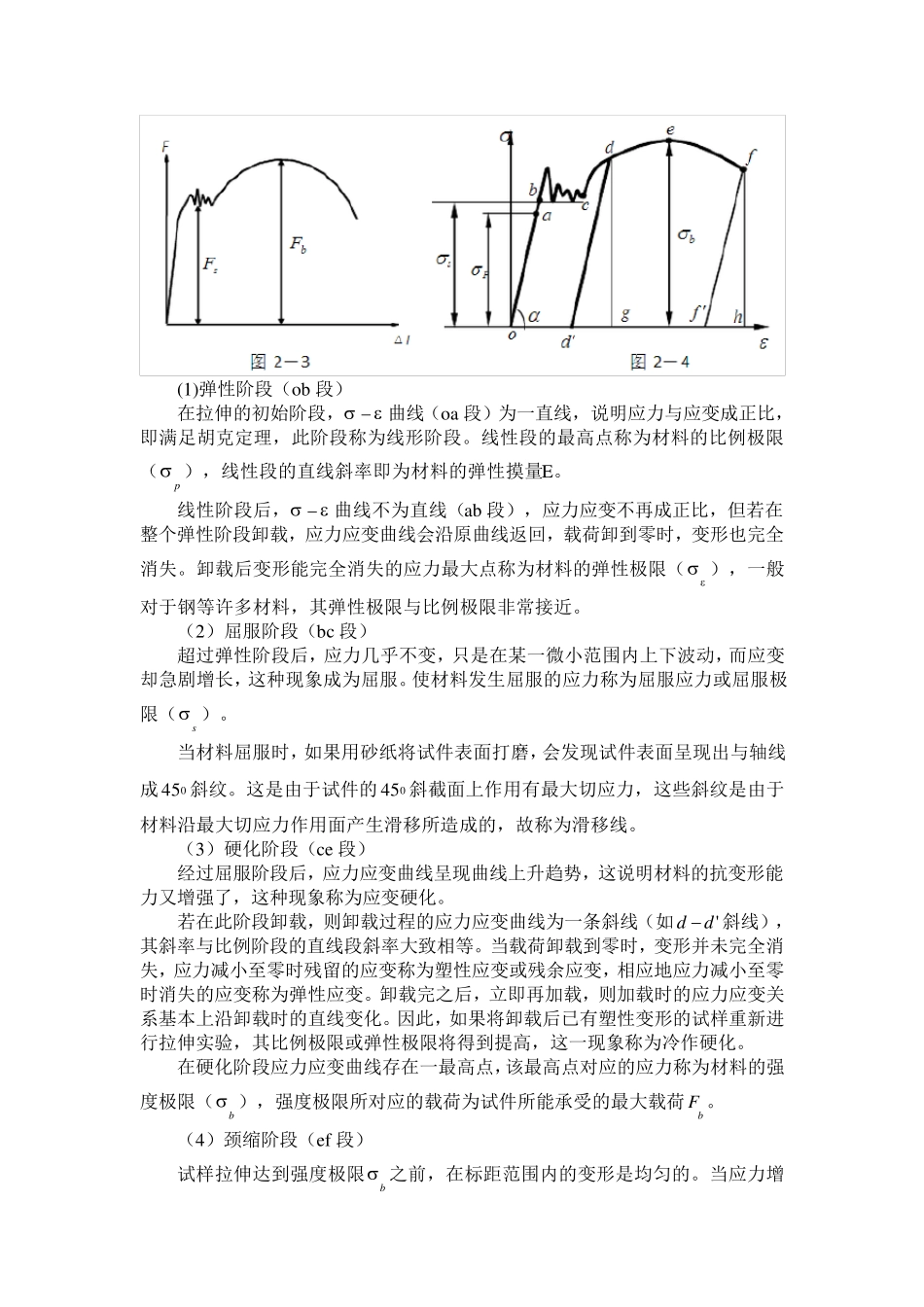

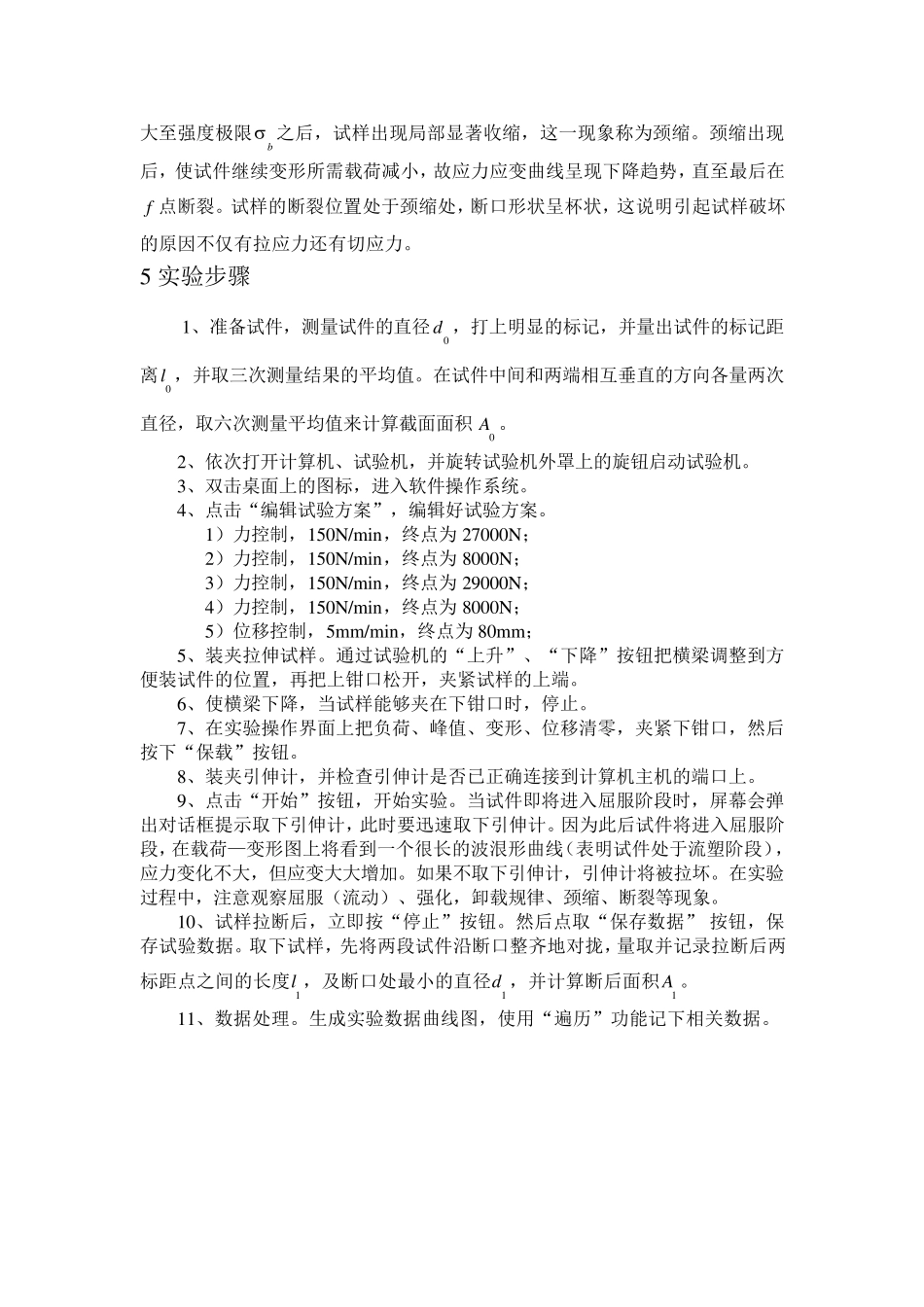

低碳钢拉伸实验报告 1 实验目的 （1）观察低碳钢在拉伸时的各种现象,并测定低碳钢在拉伸时的屈服极限s ,强度极限b,延伸率10 和断面收缩率 。 （2）观察低碳钢在轴向拉伸时的各种现象。 （3）观察试样受力和变形两者间的相互关系,并注意观察材料的弹性、屈服、强化、颈缩、断裂等物理现象。 （4）学习、掌握电子万能试验机的使用方法及其工作原理。 2 仪器设备和量具 电子万能试验机，单向引伸计，游标卡尺。 3 试件 实验证明，试件尺寸和形状对实验结果有影响。为了便于比较各种材料的机械性能，国家标准中对试件的尺寸和形状有统一规定。根据国家标准，（GB6397-86），将金属拉伸比例试件的尺寸列表如下： 本实验的拉伸试件采用国家标准中规定的长比例试件(图 2-1),实验段直径0d =10mm,标距0l =100mm。 4 实验原理和方法 在拉伸实验前，测定低碳钢试件的直径0d 和标距0l 。实验时，首先将试件安装在实验机的上、下夹头内，并在实验段的标记处安装引伸仪，以测量实验段的变形。然后开动实验机，缓慢加载，与实验机相联的微机会自动绘制出载荷-变形曲线（lF曲线，见图 2－3）或应力-应变曲线（ 曲线，见图 2－4），随着载荷的逐渐增大，材料呈现出不同的力学性能： (1)弹性阶段（o b 段） 在拉伸的初始阶段， 曲线（o a 段）为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。线性段的最高点称为材料的比例极限（p ），线性段的直线斜率即为材料的弹性摸量E。 线性阶段后， 曲线不为直线（ab 段），应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。卸载后变形能完全消失的应力最大点称为材料的弹性极限（ ），一般对于钢等许多材料，其弹性极限与比例极限非常接近。 （2）屈服阶段（bc 段） 超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。使材料发生屈服的应力称为屈服应力或屈服极限（s ）。 当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成045 斜纹。这是由于试件的045 斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。 （3）硬化阶段（ce 段） 经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称...
