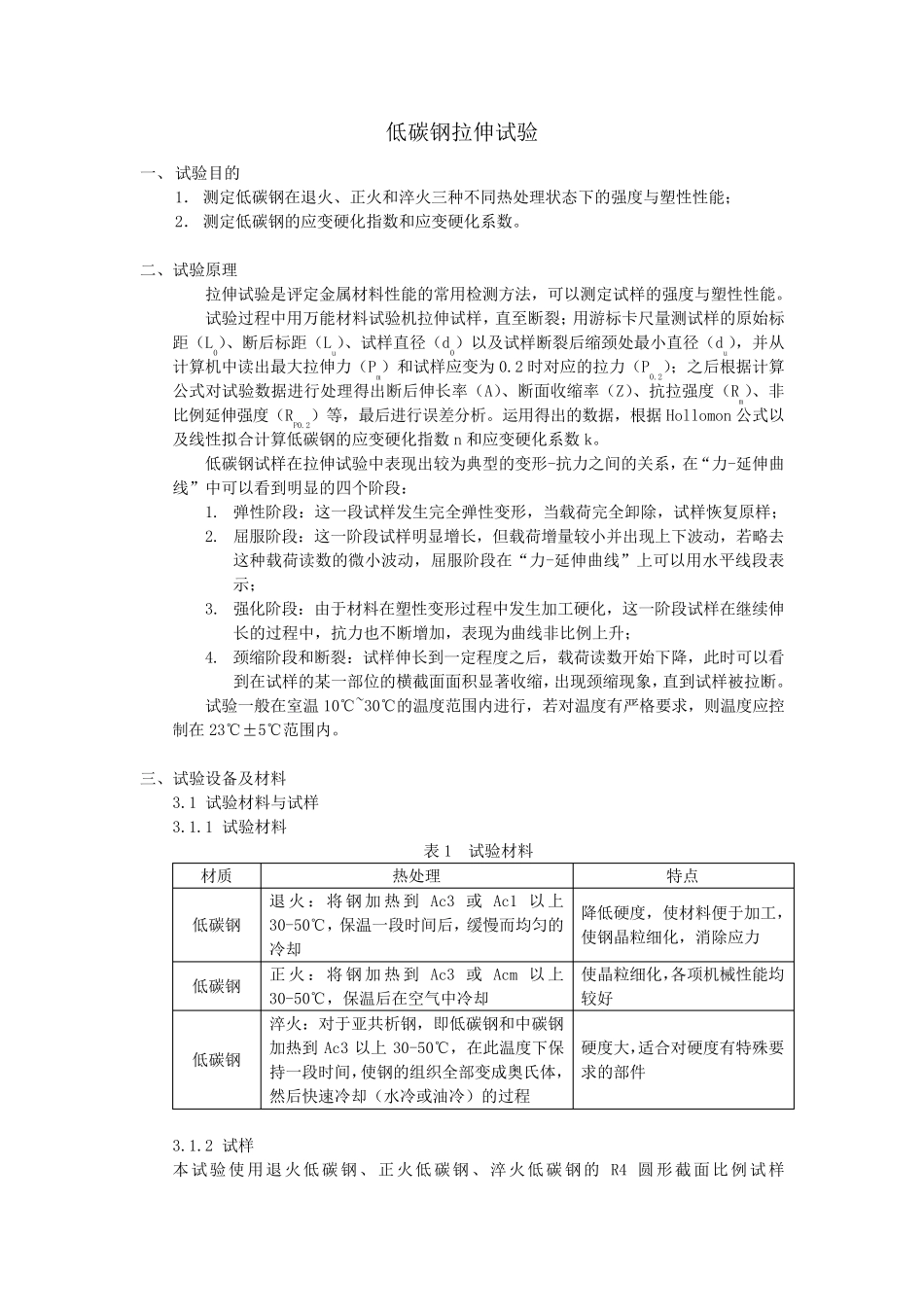

低 碳 钢 拉 伸 试 验 一 、 试 验 目 的 1． 测 定 低 碳 钢 在 退 火 、 正 火 和 淬 火 三 种 不 同 热 处 理 状 态 下 的 强 度 与 塑 性 性 能 ； 2． 测 定 低 碳 钢 的 应 变 硬 化 指 数 和 应 变 硬 化 系 数 。 二 、 试 验 原 理 拉 伸 试 验 是 评 定 金 属 材 料 性 能 的 常 用 检 测 方 法 ， 可 以 测 定 试 样 的 强 度 与 塑 性 性 能 。 试 验 过 程 中 用 万 能 材 料 试 验 机 拉 伸 试 样 ， 直 至 断 裂 ； 用 游 标 卡 尺 量 测 试 样 的 原 始 标距 （ L0）、 断 后 标 距 （ Lu）、 试 样 直 径 （ d0） 以 及 试 样 断 裂 后 缩 颈 处 最 小 直 径 （ du）， 并 从计 算 机 中 读 出 最 大 拉 伸 力 （ Pm） 和 试 样 应 变 为 0.2 时 对 应 的 拉 力 （ P0.2）； 之 后 根 据 计 算公 式 对 试 验 数 据 进 行 处 理 得 出 断 后 伸 长 率 （ A）、 断 面 收 缩 率 （ Z）、 抗 拉 强 度 （ Rm）、 非比 例 延 伸 强 度 （ RP0.2） 等 ， 最 后 进 行 误 差 分 析 。 运 用 得 出 的 数 据 ， 根 据 Hollomon 公 式 以及 线 性 拟 合 计 算 低 碳 钢 的 应 变 硬 化 指 数 n 和 应 变 硬 化 系 数 k。 低 碳 钢 试 样 在 拉 伸 试 验 中 表 现 出 较 为 典 型的 变 形-抗 力 之 间的 关系 ， 在 “力 -延 伸 曲线 ”中 可 以 看到明显的 四个阶段： 1. 弹性 阶段：这一 段试 样 发生完全弹性 变 形， 当载荷完全卸除， 试 样 恢复原 样 ； 2. 屈服阶段：这一 阶段试 样 明显增长 ， 但载荷增量 较 小 并 出 现 上下 波动， 若略去这种 载荷读 数 的 微小 波动， 屈服阶段在 “力 -延 伸 曲线 ”上可 以 用 水平线 段表示； 3. 强 化 阶段：由于材 料 在 塑 性 变 形过 程 中 发生加工硬 化 ， 这一 阶段试 样 在 继续伸长 的 过 程 中 ， 抗 力 也不 断 增加， 表 现 为 曲线 非 比 例 上升； 4. 颈 缩 阶段和 断 裂 ：试 样 伸 长 到一 定 程 度 之 后...
