住宅小区室外管网工程

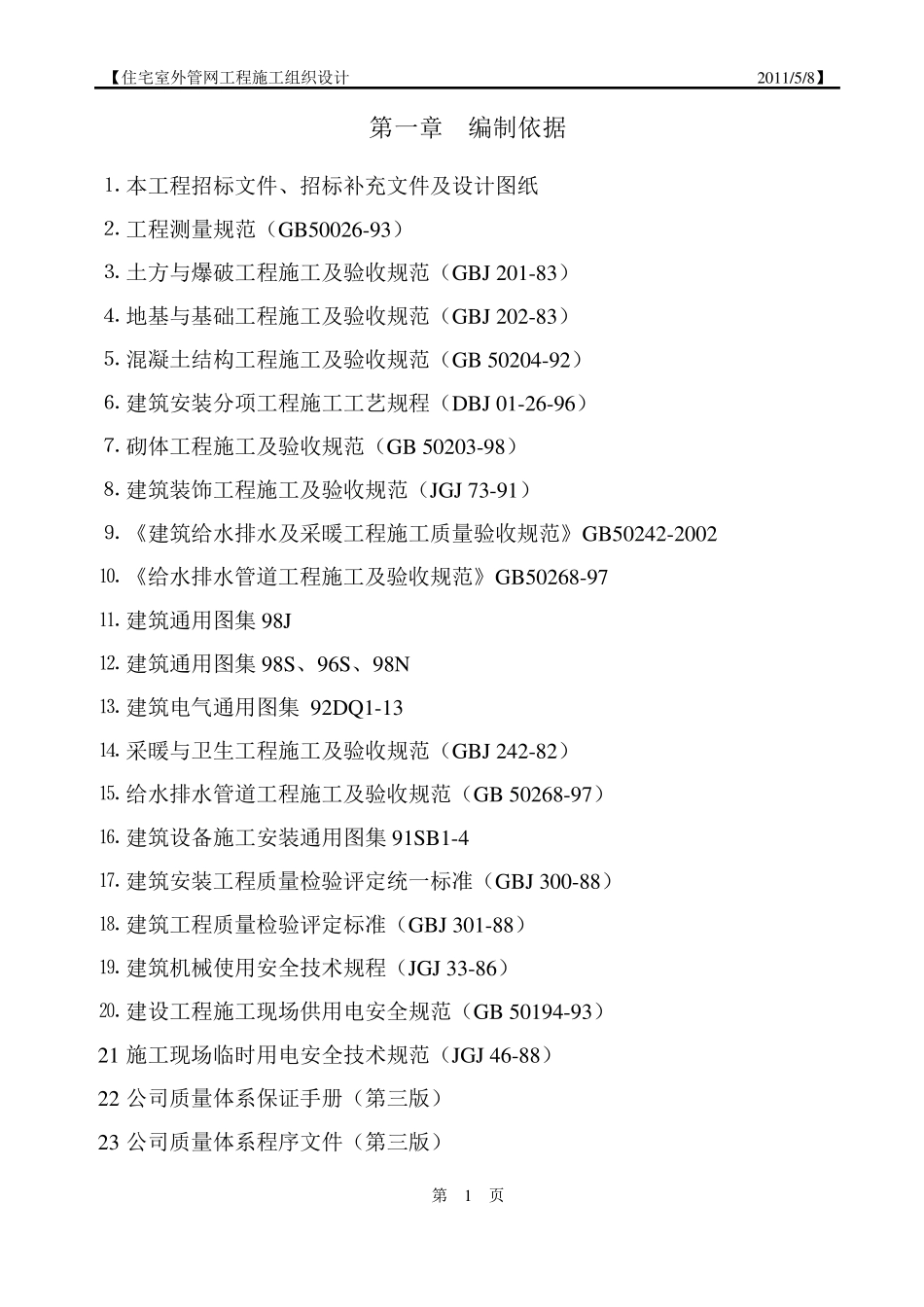

【住宅室外管网工程施工组织设计 2011/5/8】 第 1 页 第一章 编制依据 ⒈ 本工程招标文件、招标补充文件及设计图纸 ⒉ 工程测量规范（GB50026-93） ⒊ 土方与爆破工程施工及验收规范（GBJ 201-83） ⒋ 地基与基础工程施工及验收规范（GBJ 202-83） ⒌ 混凝土结构工程施工及验收规范（GB 50204-92） ⒍ 建筑安装分项工程施工工艺规程（DBJ 01-26-96） ⒎ 砌体工程施工及验收规范（GB 50203-98） ⒏ 建筑装饰工程施工及验收规范（JGJ 73-91） ⒐ 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 ⒑ 《给水排水管道工程施工及验收规范》GB50268-97 ⒒ 建筑通用图集 98J ⒓ 建筑通用图集 98S、96S、98N ⒔ 建筑电气通用图集 92DQ1-13 ⒕ 采暖与卫生工程施工及验收规范（GBJ 242-82） ⒖ 给水排水管道工程施工及验收规范（GB 50268-97） ⒗ 建筑设备施工安装通用图集 91SB1-4 ⒘ 建筑安装工程质量检验评定统一标准（GBJ 300-88） ⒙ 建筑工程质量检验评定标准（GBJ 301-88） ⒚ 建筑机械使用安全技术规程（JGJ 33-86） ⒛ 建设工程施工现场供用电安全规范（GB 50194-93） 21 施工现场临时用电安全技术规范（JGJ 46-88） 22 公司质量体系保证手册（第三版） 23 公司质量体系程序文件（第三版） 【住宅室外管网工程施工组织设计 2 0 1 1 /5 /8 】 第 2 页 第二章 工程概况 ⒈ 工程名称：住宅室外管网工程 ⒉ 工程地址： ⒊ 建设单位： ⒋ 建筑功能：室外管网（包括给水、污水、雨水、空调管网及室外路面） ⒌ 质量目标：合格 ⒍ 安全管理目标：确保安全生产、文明施工 ⒎建筑概况： 本工程为住宅室外管网工程，本小区给水为单路进水，接口接自合作路接入管径为DN150 mm；室外排水雨污分流，污水均排至市政污水管网；雨水排至合作路市政雨水管网。 具体施工内容包括给水起点为办公楼的第一个阀门井，终点为接入合作路市政给水网的给水接口；污水排水起点为办公楼的第一个排水检查井，终点为合作路市政雨水管网接口；雨水排水起点为办公楼的第一个雨水井，终点为合作路市政雨水管网接口；空调管网起点为住宅楼的第一个阀门井，终点为住宅楼接入市政热网的接口及室外路面的施工等内容。 雨水管道和污水管道均采用钢筋混凝土管，雨水管的管径有Ф200 mm、Ф300 mm、Ф400 mm、Ф500 mm，排水的坡度为i=0.003；污水管的管径为Ф200 mm，i=0...
