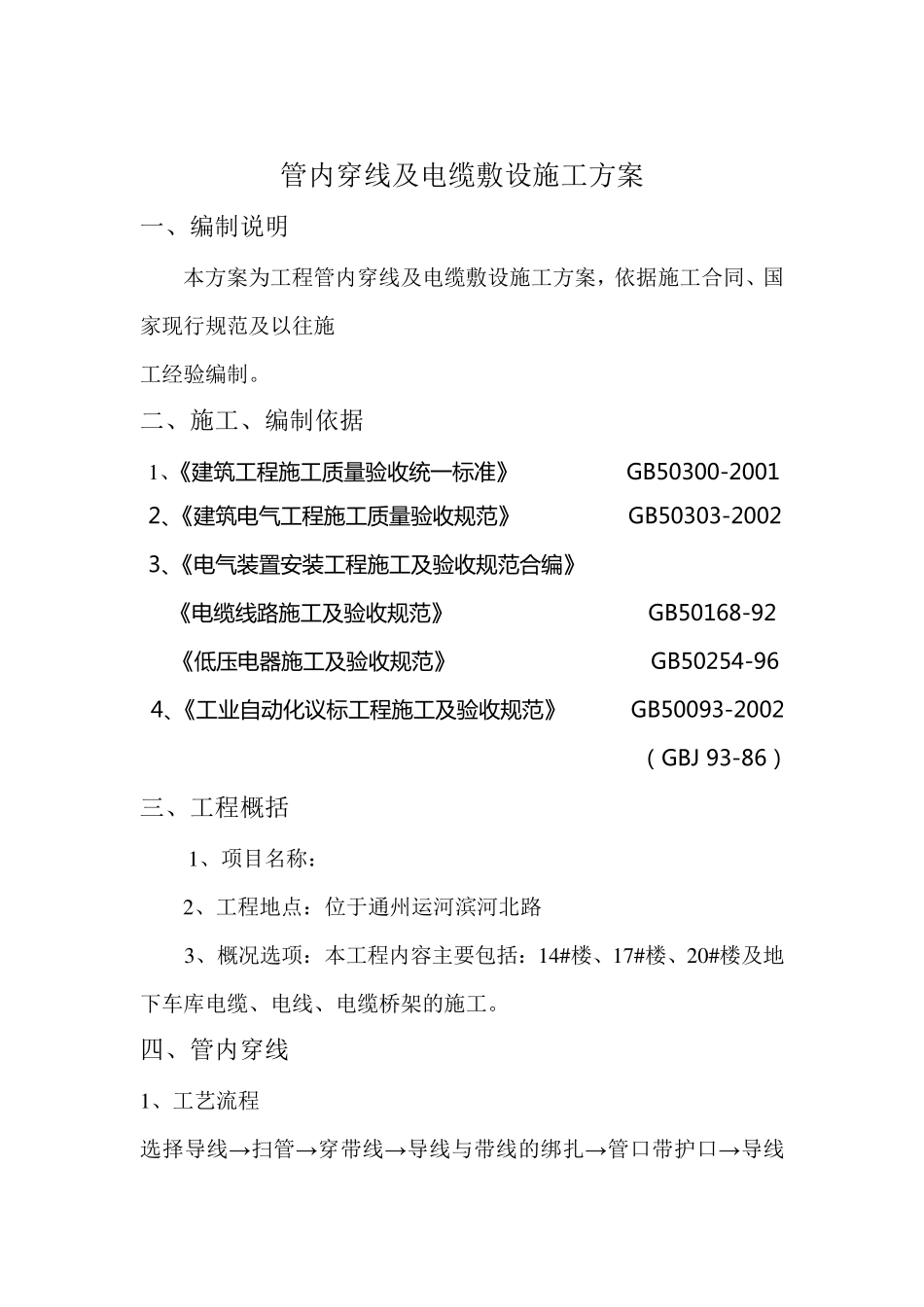

住宅小区管内穿线及电缆敷设 施工方案 编制人： 审核人： 批准人： 目 录 一．编制说明 二．施工、编制依据 三．工程概况 四．施工准备. 五．管内穿线. 六．电缆敷设. 七．质量保证. 八．安全保证. 管内穿线及电缆敷设施工方案 一、编制说明 本方案为工程管内穿线及电缆敷设施工方案，依据施工合同、国家现行规范及以往施 工经验编制。 二、施工、编制依据 1 、《 建 筑 工 程 施 工 质 量 验 收 统 一 标 准 》 GB50300-2001 2、《 建 筑 电气工 程 施 工 质 量 验 收 规范》 GB50303-2002 3、《 电气装置安装工 程 施 工 及验 收 规范合编》 《 电缆线路施 工 及验 收 规范》 GB50168-92 《 低压电器施 工 及验 收 规范》 GB50254-96 4、《 工 业自动化议标 工 程 施 工 及验 收 规范》 GB50093-2002 （GBJ 93-86） 三、工程概括 1 、项目名称： 2 、工程地点：位于通州运河滨河北路 3 、概况选项：本工程内容主要包括：1 4 # 楼、1 7 # 楼、2 0 # 楼及地下车库电缆、电线、电缆桥架的施工。 四、管内穿线 1 、工艺流程 选择导线→扫管→穿带线→导线与带线的绑扎→管口带护口→导线 连接→线路绝缘遥测 2、施工条件 配管工程或桥架工程配合土建结构施工完毕；竖井内配管及桥架安装完毕；配合土建工程顶棚施工配管或桥架安装完毕。 3、施工方法 a.选择导线：各回路的导线严格按照设计图纸选择型号规格，相线、零线及保护地线应加以区分，用黄、绿、红导线分别作 A、B、C 相线，黄绿双色线作接地线，蓝线作零线。 b.清扫管路：配管完毕后，在穿线之前，必须对所有的管路进行清扫。清扫管路的目的是清除管路中的灰尘、泥水等杂物。具体方法为：一般管路用空压机吹扫，若有积水等则先穿带线，将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。 c.穿带线：穿带线的目的是牵引导线并检查管路是否畅通，管路的走向及盒、箱质量是否符合设计及施工图要求。带线采用φ2m m 的钢丝，先将钢丝的一端弯成不封口的圆圈，再将带线穿入管路内，在管路的两端留有 10～15cm 的余量。当穿带线受阻时，可用两根钢丝分别穿入管路的两端，同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。 d.放线及断线 (1)放线：放线前应根据设计图对导线的规格、型号进行核对，放线时导线应置于放线架或放线车上，不能将...
