住宅建筑模数协调标准(GBJ10087)

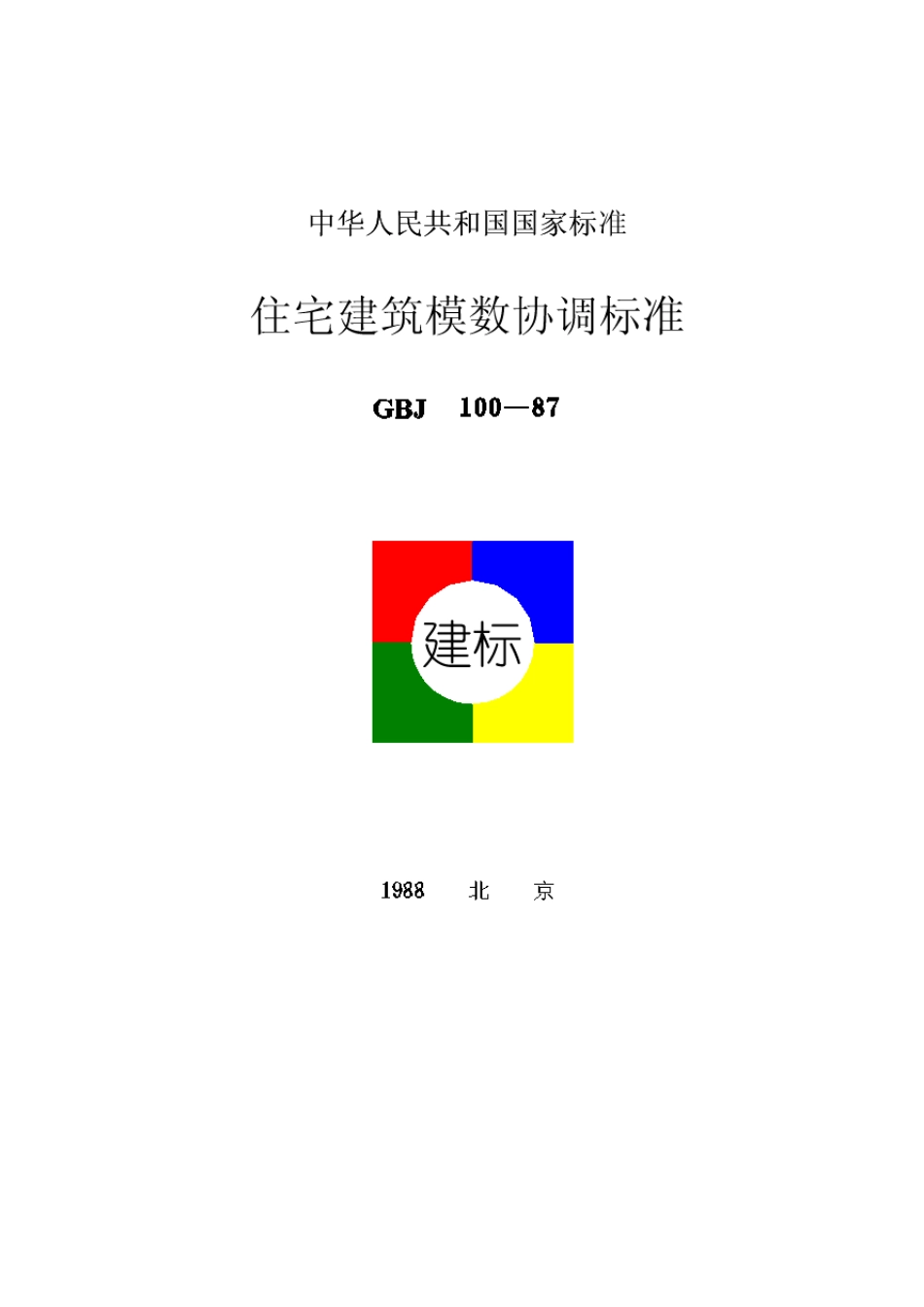

住宅建筑模数协调标准(GBJ10087)_第1页
1/24

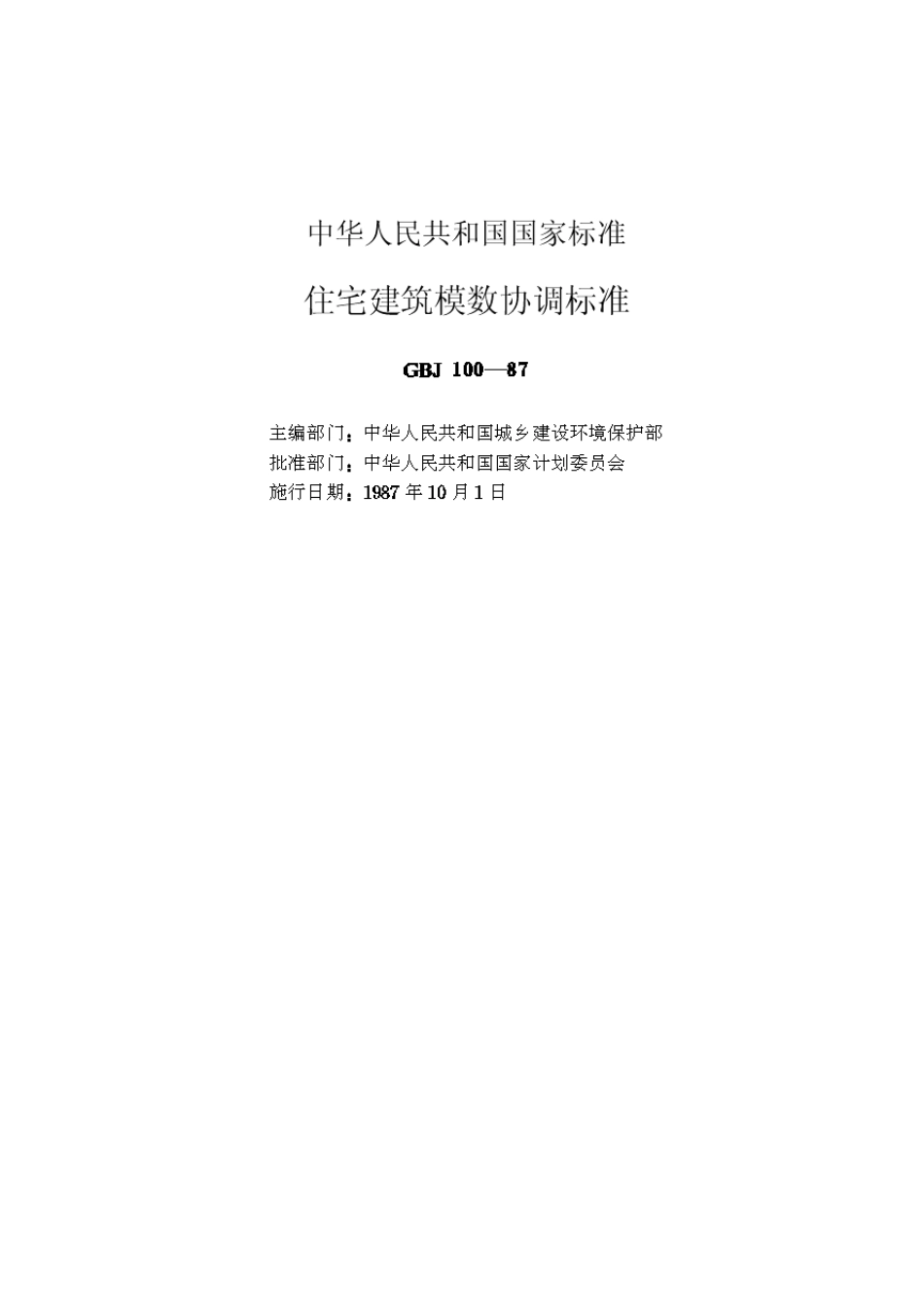

住宅建筑模数协调标准(GBJ10087)_第2页
2/24

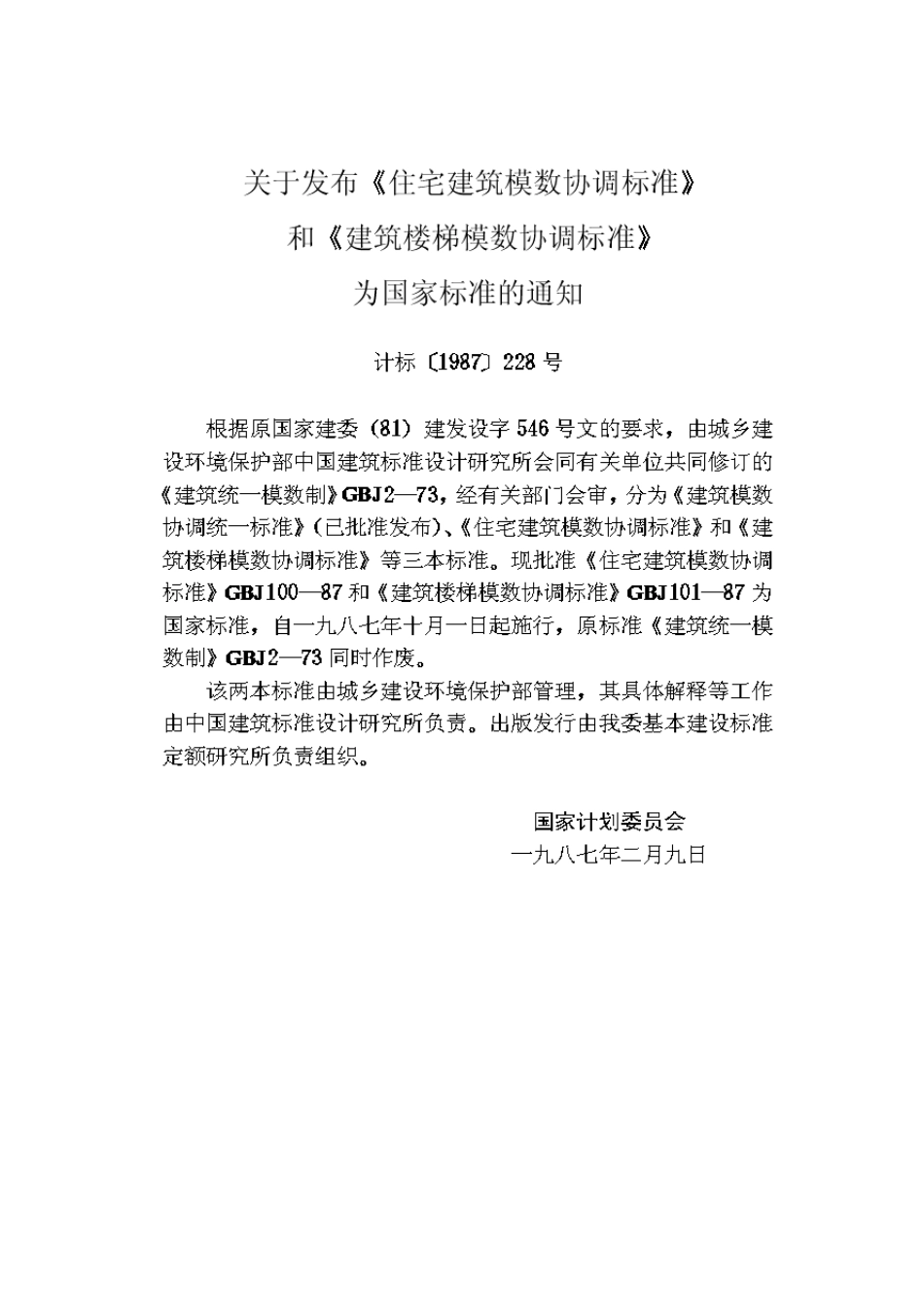

住宅建筑模数协调标准(GBJ10087)_第3页
3/24
目 录 第一章 总则 第二章 砖混结构模数协调 第三章 大板结构模数协调 附录一 本标准用词说明 附加说明 第一章 总则 第1.0.1条为了使住宅建筑设计在满足使用功能的前提下通过模数协调尽量减少予制构配件的类型,使其达到标准化、系列化、通用化和商品化,以便充分发挥投资效益,特制定本标准。 第1.0.2条本标准适用于: 一、新建、扩建的砖混结构住宅和予制大板结构住宅的建筑设计; 二、编制住宅的标准设计、通用设计、定型设计以及标准构配件图集等。 第1.0.3条有特殊要求的住宅,临时性住宅以及改建住宅的建筑设计可参照执行。 第1.0.4条在执行本标准中,除应符合本标准的规定外,尚应符合现行的有关国家标准、规范的规定。 第二章 砖混结构模数协调 第一节 一般规定 第2.1.1条砖混结构应按模数化空间网格设置,平面网格应采用3M,竖向网格应采用1M。 第2.1.2条当模数化空间网格不能连续时,可在两个模数化网格之间设立中间区,中间区可采用非模数尺寸。 第二节 常用参数 第2.2.1条砖混结构住宅建筑的开间应采用下列常用参数。 2100、2400、2700、3000、3300、3600、3900、4200mm。 注:在砖混结构住宅中可以采用3400mm与2600mm的建筑参数。 第2.2.2条砖混结构住宅建筑的进深应采用下列常用参数: 3000、3300、3600、3900、4200、4500、4800、5100、5400、5700、6000mm。 第2.2.3条砖混结构住宅建筑的层高应采用下列常用参数: 2600、2700、2800mm。 第三节 单轴线定位 第2.3.1条砖墙的平面定位应符合下列规定: 一、承重内墙的顶层墙身中线应与平面定位轴线相重合;(图2.3.1—1) 二、承重外墙的顶层墙身内缘与平面定位轴线的距离应为120mm;(图2.3.1—2) 三、非承重墙除可按承重内墙或外墙的规定定位外,还可使墙身内缘与平面定位轴线相重合; 四、带壁柱外墙的墙身内缘与平面定位轴线相重合(图2.3.1—3)或距墙身内缘的120mm处与平面定位轴线相重合。(图2.3.1—4) 第2.3.2条变形缝处的砖墙平面定位应符合下列规定: 一、一面墙一面墙垛的定位其墙垛的外缘应与定位轴线相重合,当一面墙按外承重墙处理时,顶层定位轴线距墙内缘120mm处,按非承重墙处理时,定位轴线应与墙...
