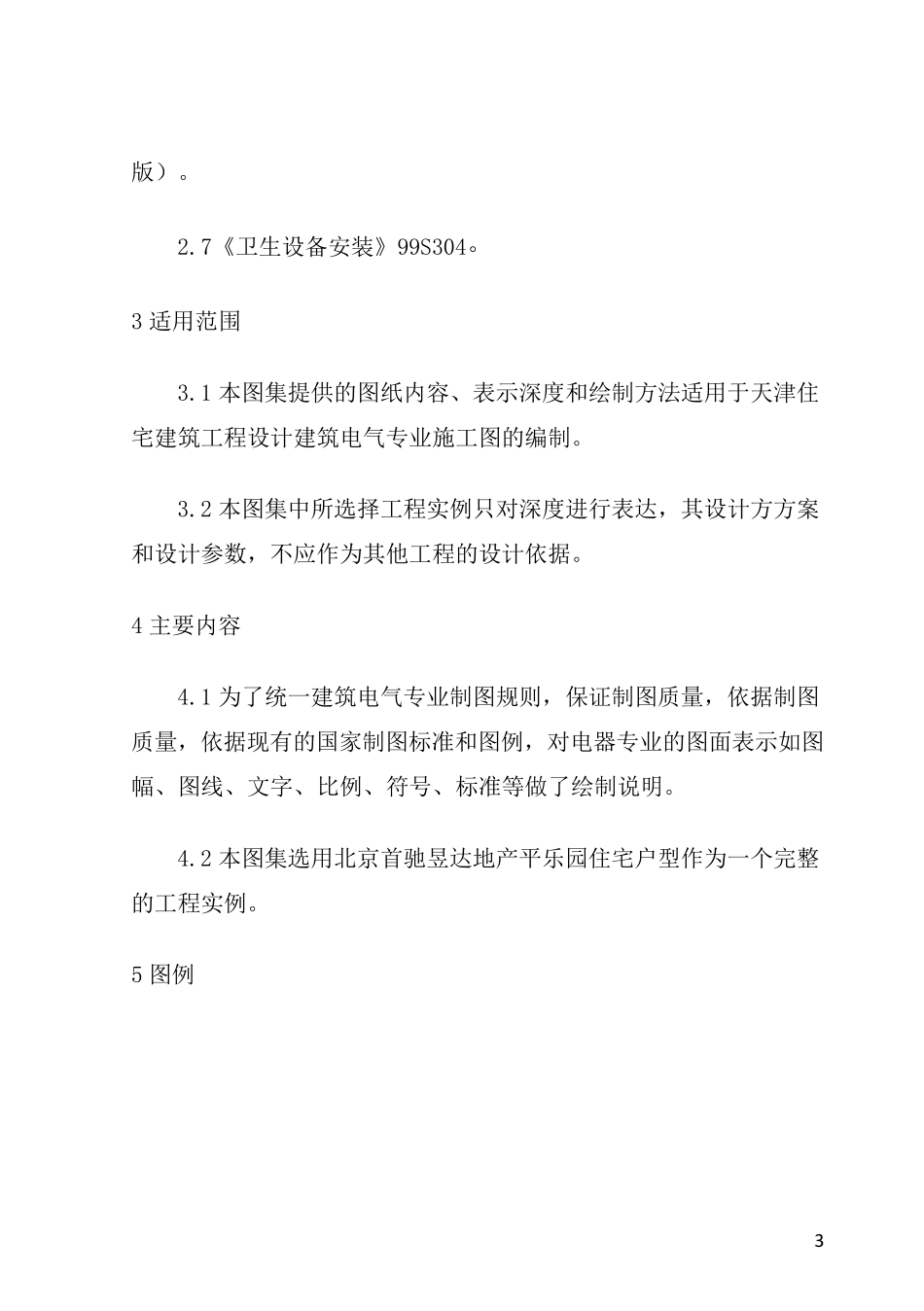

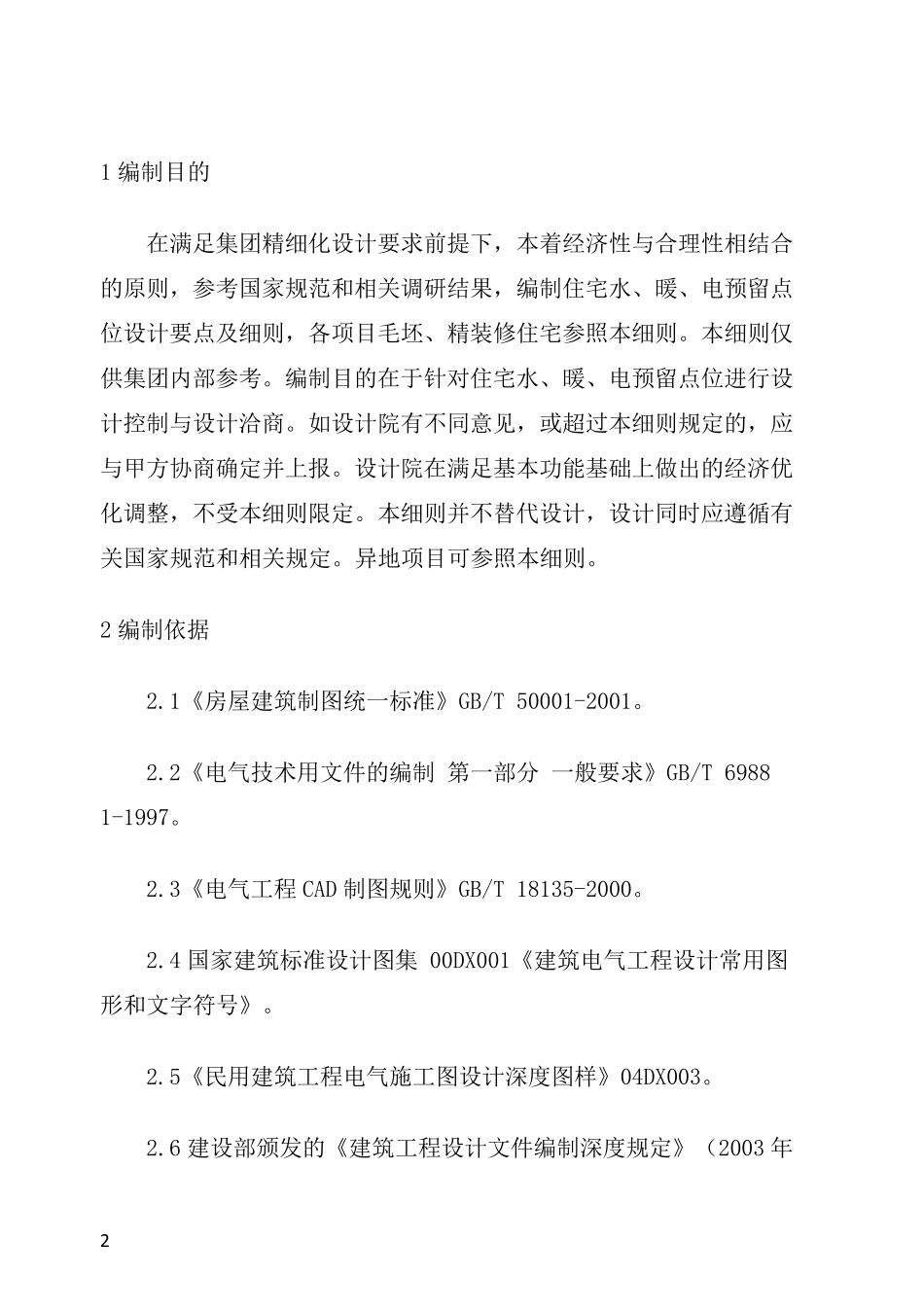

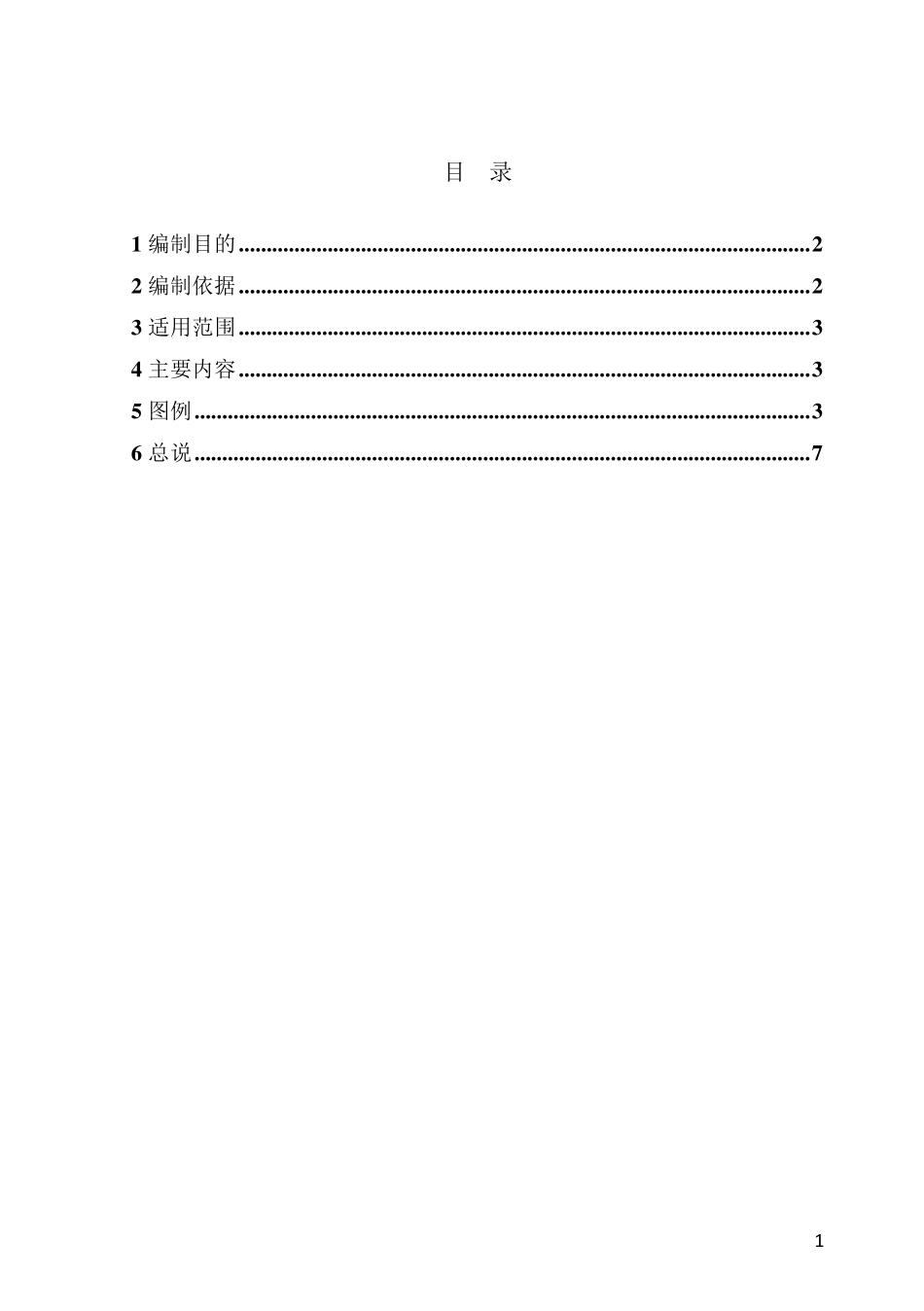

1 目 录 1 编制目的 ....................................................................................................... 2 2 编制依据 ....................................................................................................... 2 3 适用范围 ....................................................................................................... 3 4 主要内容 ....................................................................................................... 3 5 图例 ............................................................................................................... 3 6 总说 ............................................................................................................... 7 2 1 编制目的 在满足集团精细化设计要求前提下，本着经济性与合理性相结合的原则，参考国家规范和相关调研结果，编制住宅水、暖、电预留点位设计要点及细则，各项目毛坯、精装修住宅参照本细则。本细则仅供集团内部参考。编制目的在于针对住宅水、暖、电预留点位进行设计控制与设计洽商。如设计院有不同意见，或超过本细则规定的，应与甲方协商确定并上报。设计院在满足基本功能基础上做出的经济优化调整，不受本细则限定。本细则并不替代设计，设计同时应遵循有关国家规范和相关规定。异地项目可参照本细则。 2 编制依据 2.1《房屋建筑制图统一标准》GB/T 50001-2001。 2.2《电气技术用文件的编制 第一部分 一般要求》GB/T 6988 1-1997。 2.3《电气工程 CAD 制图规则》GB/T 18135-2000。 2.4 国家建筑标准设计图集 00DX001《建筑电气工程设计常用图形和文字符号》。 2.5《民用建筑工程电气施工图设计深度图样》04DX003。 2.6 建设部颁发的《建筑工程设计文件编制深度规定》（2003 年 3 版）。 2.7《卫生设备安装》99S304。 3 适用范围 3.1 本图集提供的图纸内容、表示深度和绘制方法适用于天津住宅建筑工程设计建筑电气专业施工图的编制。 3.2 本图集中所选择工程实例只对深度进行表达，其设计方方案和设计参数，不应作为其他工程的设计依据。 4 主要内容 4.1 为了统一建筑电气专业制图规则，保证制图质量，依据制图质量，依据现有的国家制图标准和图例，对电器专业的图面表示如图幅、图线、文字、比例、符...
