余热锅炉系统设备安装方案

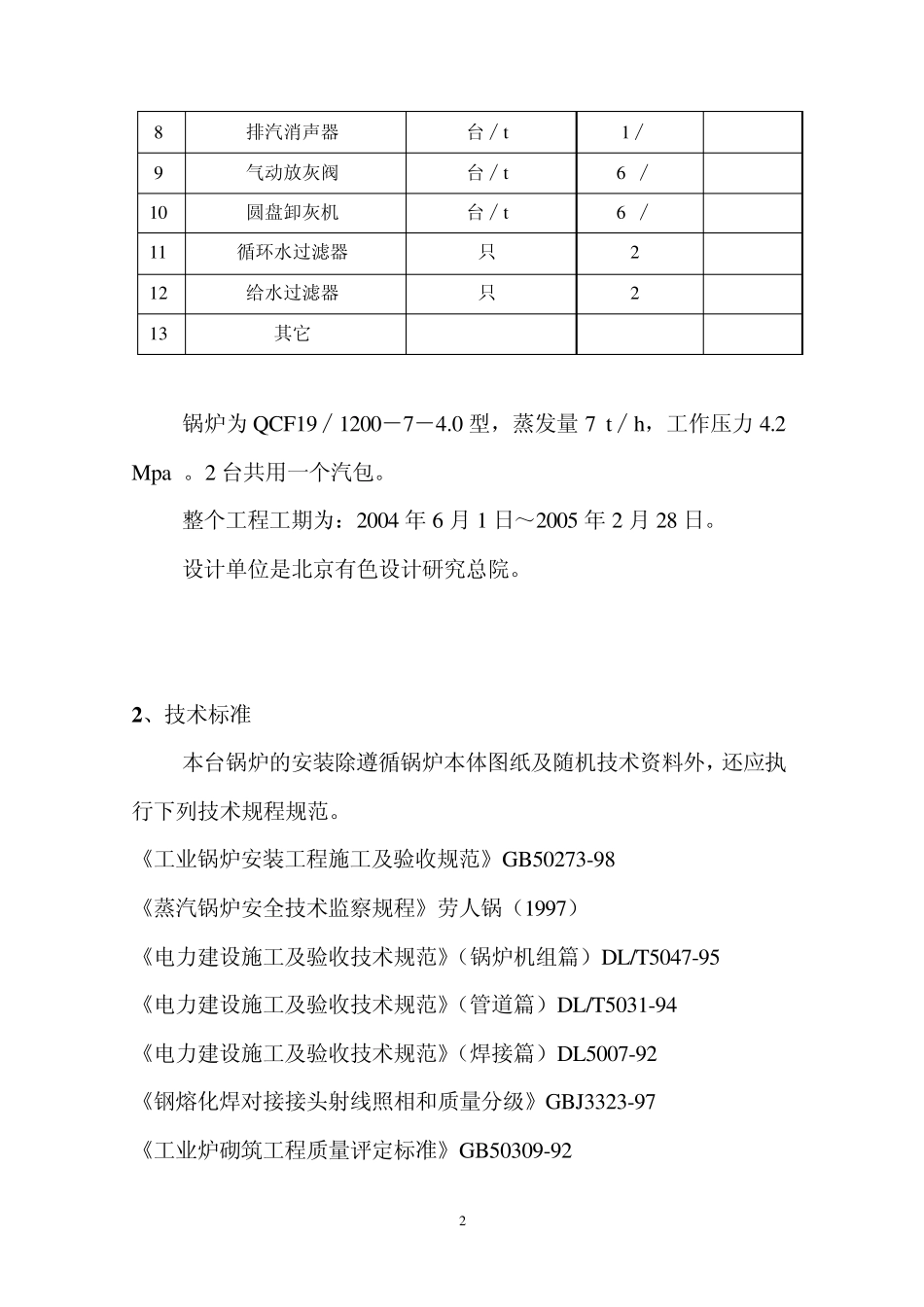

1 1 、工程概况 本余热锅炉系统属于火法精炼系统5#、6#阳极炉安装工程的一部份。业主是云南铜业股份有限公司，建设地点位于昆明市西山区王家桥云南铜业公司精炼分厂主厂房内。 根据建设单位提供的招标图纸，本余热锅炉系统的安装包括如下设备安装和其它一些管道、阀门、非标结构的制作安装： 锅炉系统设备表 序号 名称 单位（台∕t） 数量 备注 一、 余热锅炉本体 1 余热锅炉 台∕t 2 ∕186.25 2 台共用 1 个汽包 2 锅炉钢架、平台 套 ∕ t 2 ∕17.0 板及保温护板 3 补偿器 台∕t 2 ∕ 二、 锅炉辅机 1 循环水泵 台∕t 2 ∕ 2 给水泵 台∕t 2 ∕ 3 定期排污膨胀器 台∕t 1∕ 4 除氧器 台∕t 1∕ 5 取样冷却器 台∕t 1∕ 6 单元组合加药装置 台∕t 1∕ 7 立式软水泵 台∕t 2 ∕ 2 8 排汽消声器 台∕t 1∕ 9 气动放灰阀 台∕t 6 ∕ 10 圆盘卸灰机 台∕t 6 ∕ 11 循环水过滤器 只 2 12 给水过滤器 只 2 13 其它 锅炉为 QCF19∕1200－7－4.0 型，蒸发量 7 t∕h，工作压力 4.2 Mpa 。2 台共用一个汽包。 整个工程工期为：2004 年 6 月 1 日～2005 年 2 月 28 日。 设计单位是北京有色设计研究总院。 2 、技术标准 本台锅炉的安装除遵循锅炉本体图纸及随机技术资料外，还应执行下列技术规程规范。 《工业锅炉安装工程施工及验收规范》GB50273-98 《蒸汽锅炉安全技术监察规程》劳人锅（1997） 《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95 《电力建设施工及验收技术规范》（管道篇）DL/T5031-94 《电力建设施工及验收技术规范》（焊接篇）DL5007-92 《钢熔化焊对接接头射线照相和质量分级》GBJ3323-97 《工业炉砌筑工程质量评定标准》GB50309-92 3 《工业炉砌筑工程施工及验收规范》GBJ211-88 《火力电厂基本建设工程启动验收规程》 3 、主要施工机械设备机具表、劳动力配备表 3、1 管理人员配备计划 项目经理部管理人员配备计划见表 3.1 管理人员配备计划表 表 3.1 序号 名称 职务 人数 备注 1 管理层 项目经理 1 工程师 副经理兼总工程师 1 工程师 2 工程部技术部 专业技术负责人 3 工程师 质量员 1 安全员 1 3 综合部 物资材料、设备 1 计划经营劳资 1 财务、行政、办公、保卫 2 合 计 10 3.2 劳动力配备计划 根据各施工阶段最高峰时期所需相关工种的劳动...
