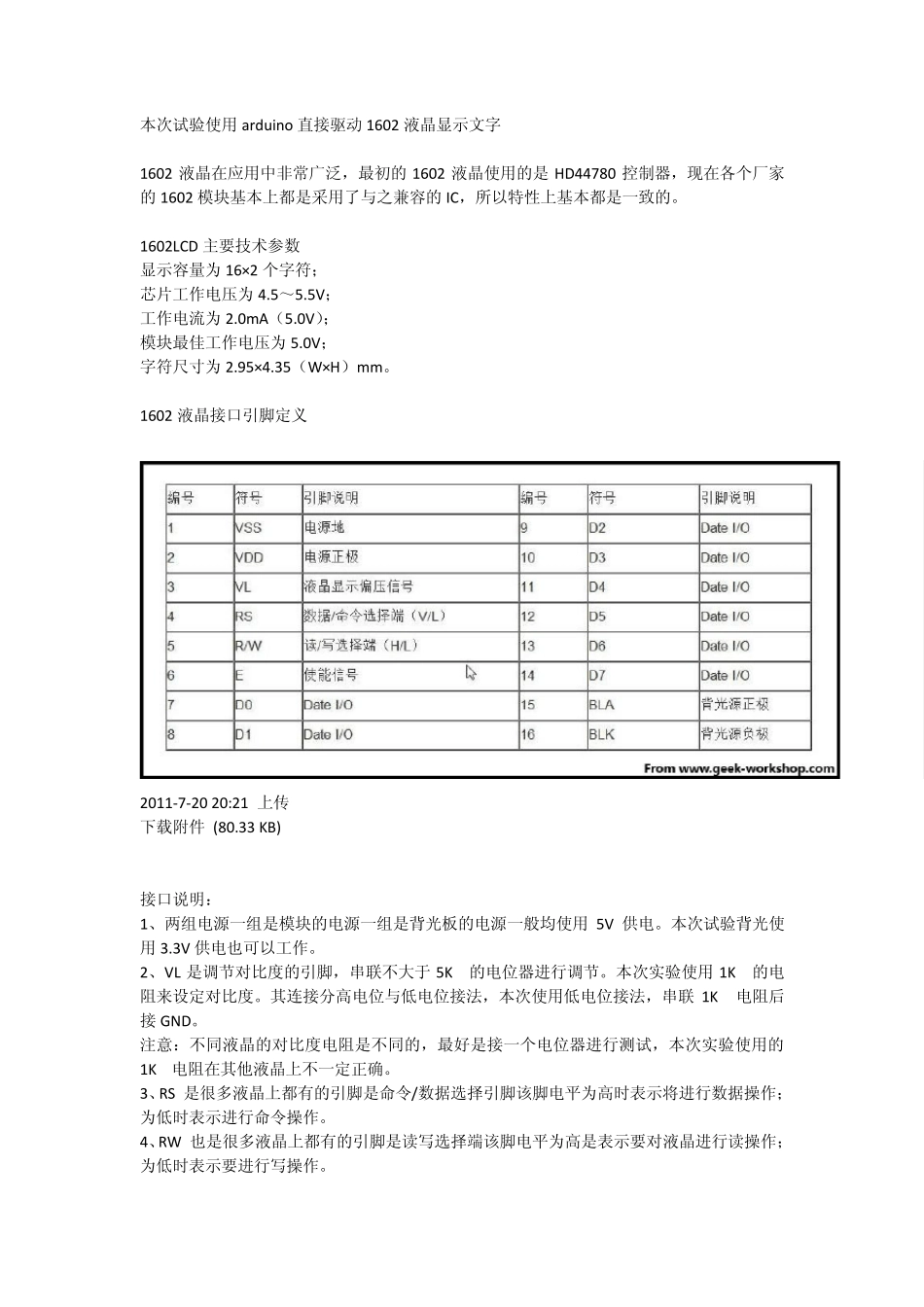

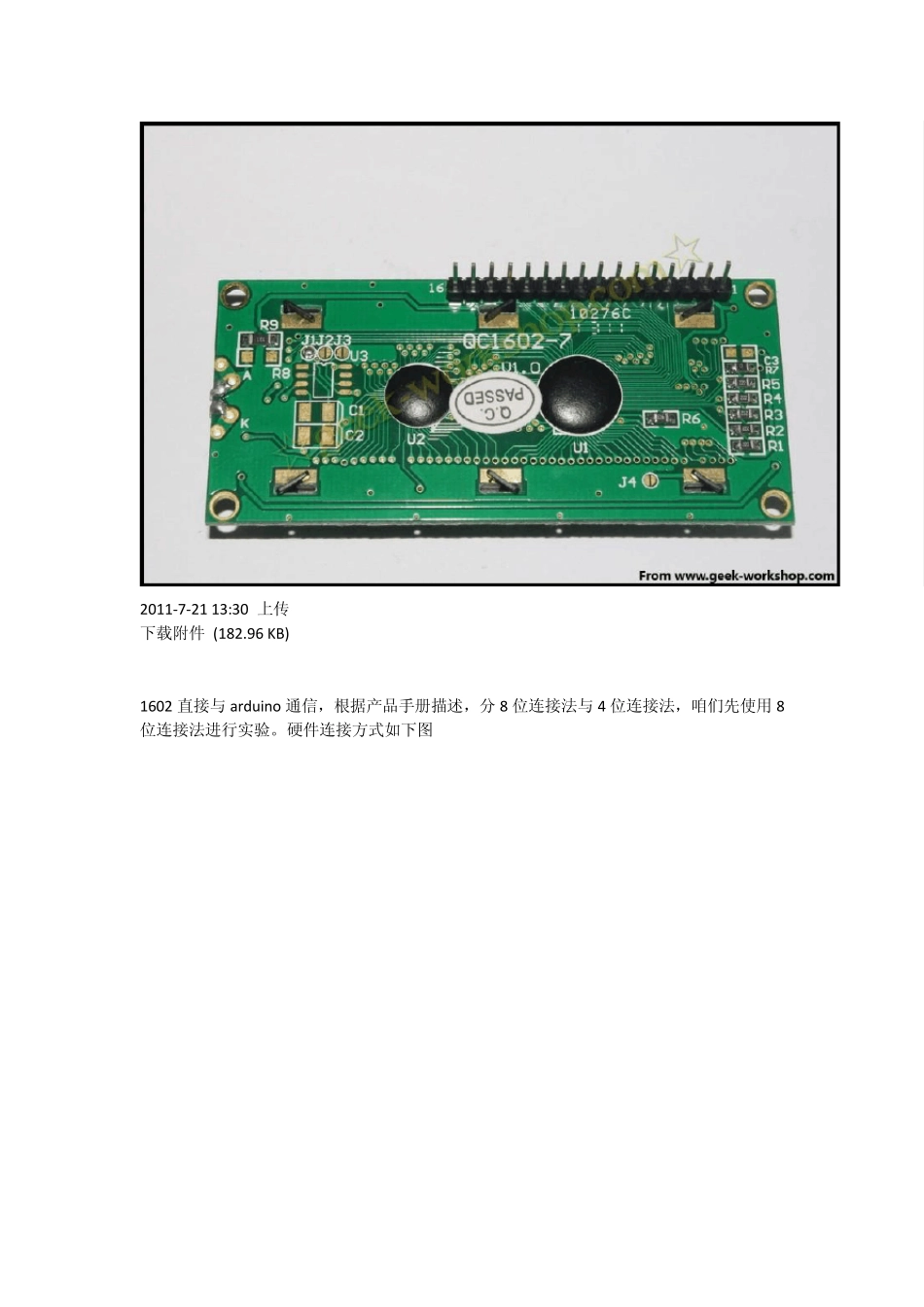

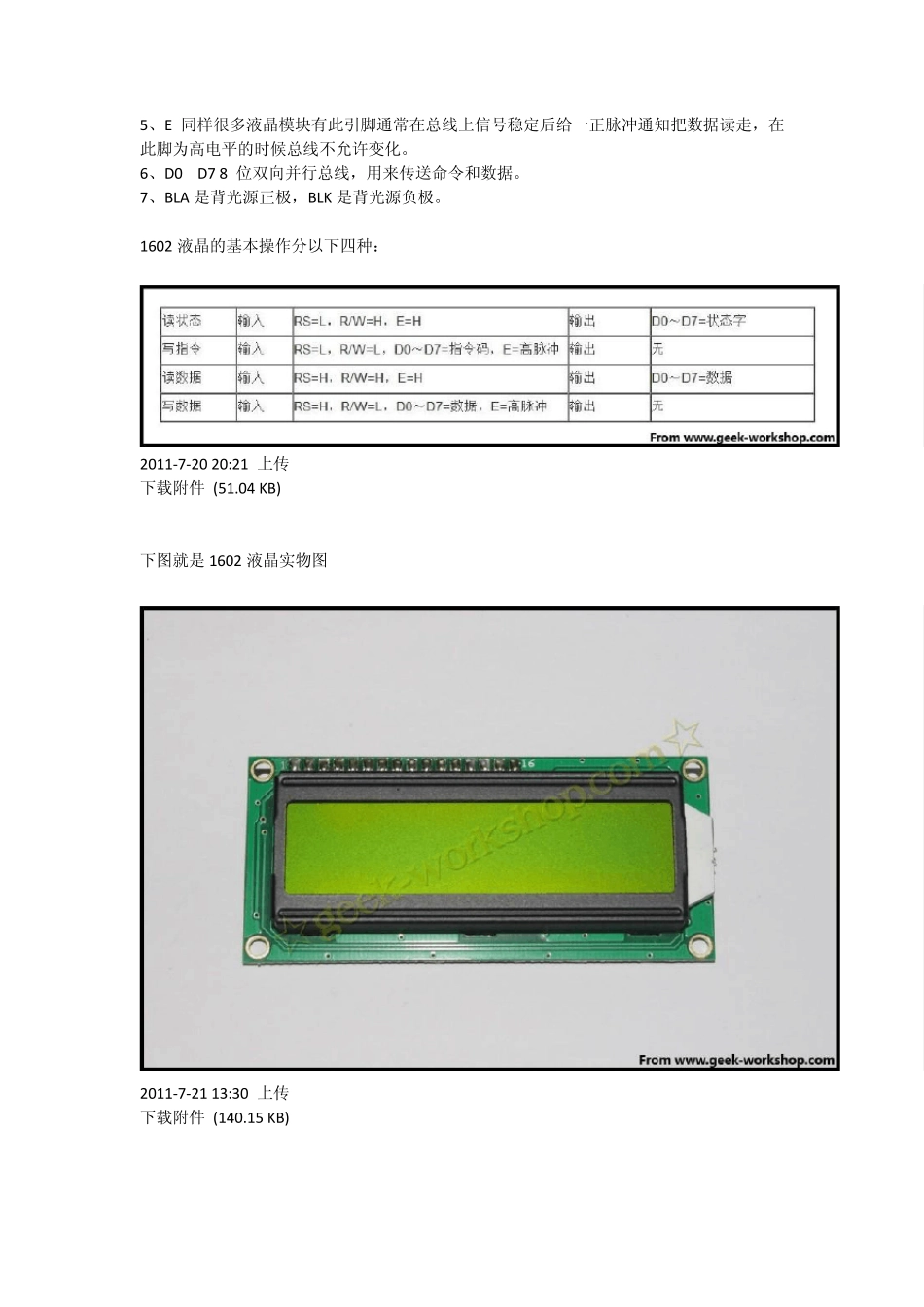

本次试验使用arduino 直接驱动1602 液晶显示文字 1602 液晶在应用中非常广泛,最初的1602 液晶使用的是HD44780 控制器,现在各个厂家的1602 模块基本上都是采用了与之兼容的IC,所以特性上基本都是一致的。 1602LCD 主要技术参数 显示容量为16×2 个字符; 芯片工作电压为4.5~5.5V; 工作电流为2.0mA(5.0V); 模块最佳工作电压为5.0V; 字符尺寸为2.95×4.35(W×H)mm。 1602 液晶接口引脚定义 2011-7-20 20:21 上传 下载附件 (80.33 KB) 接口说明: 1、两组电源一组是模块的电源一组是背光板的电源一般均使用5V 供电。本次试验背光使用3.3V 供电也可以工作。 2、VL 是调节对比度的引脚,串联不大于 5KΩ的电位器进行调节。本次实验使用1KΩ的电阻来设定对比度。其连接分高电位与低电位接法,本次使用低电位接法,串联 1KΩ电阻后接GND。 注意:不同液晶的对比度电阻是不同的,最好是接一个电位器进行测试,本次实验使用的1KΩ电阻在其他液晶上不一定正确。 3、RS 是很多液晶上都有的引脚是命令/数据选择引脚该脚电平为高时表示将进行数据操作;为低时表示进行命令操作。 4、RW 也是很多液晶上都有的引脚是读写选择端该脚电平为高是表示要对液晶进行读操作;为低时表示要进行写操作。 5、E 同样很多液晶模块有此引脚通常在总线上信号稳定后给一正脉冲通知把数据读走,在此脚为高电平的时候总线不允许变化。 6、D0—D7 8 位双向并行总线,用来传送命令和数据。 7、BLA 是背光源正极,BLK 是背光源负极。 1602 液晶的基本操作分以下四种: 2011-7-20 20:21 上传 下载附件 (51.04 KB) 下图就是 1602 液晶实物图 2011-7-21 13:30 上传 下载附件 (140.15 KB) 2011-7-21 13:30 上传 下载附件 (182.96 KB) 1602 直接与ardu ino 通信,根据产品手册描述,分8 位连接法与4 位连接法,咱们先使用8位连接法进行实验。硬件连接方式如下图 2011-7-21 13:30 上传 下载附件 (149.64 KB) 2011-7-21 13:30 上传 下载附件 (196.73 KB) 代码如下 ARDUINO 代码复制打印 int DI = 12; int RW = 11; int DB[] = {3, 4, 5, 6, 7, 8, 9, 10};//使用数组来定义总线需要的管脚 int Enable = 2; void LcdCommandWrite(int value) { // 定义所有引脚 inti = 0; for (i=DB[0]; i<= DI; i++) //总线赋值 { digitalWrite(i,value& 01);//...
