使用数字万用表测量晶体管

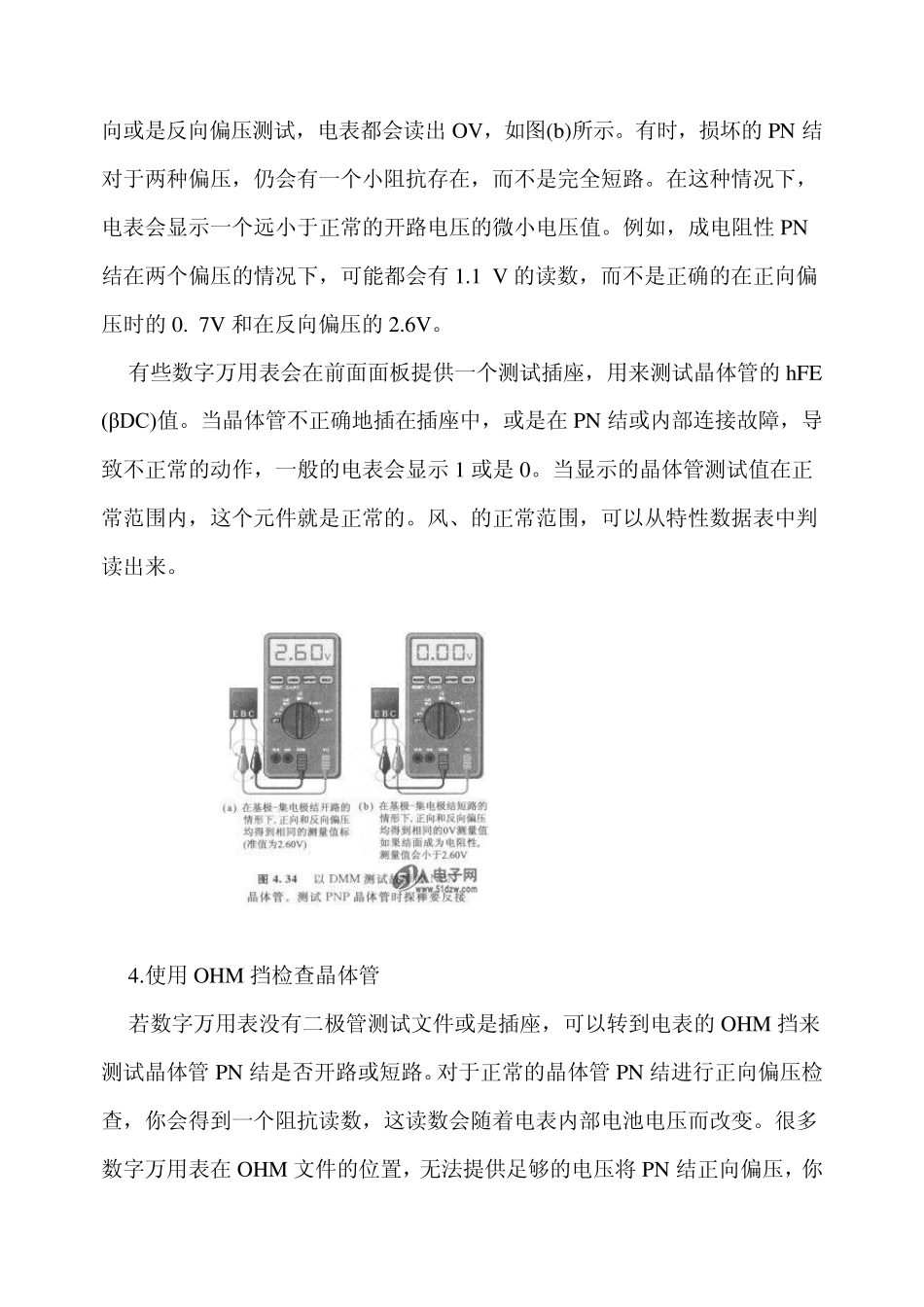

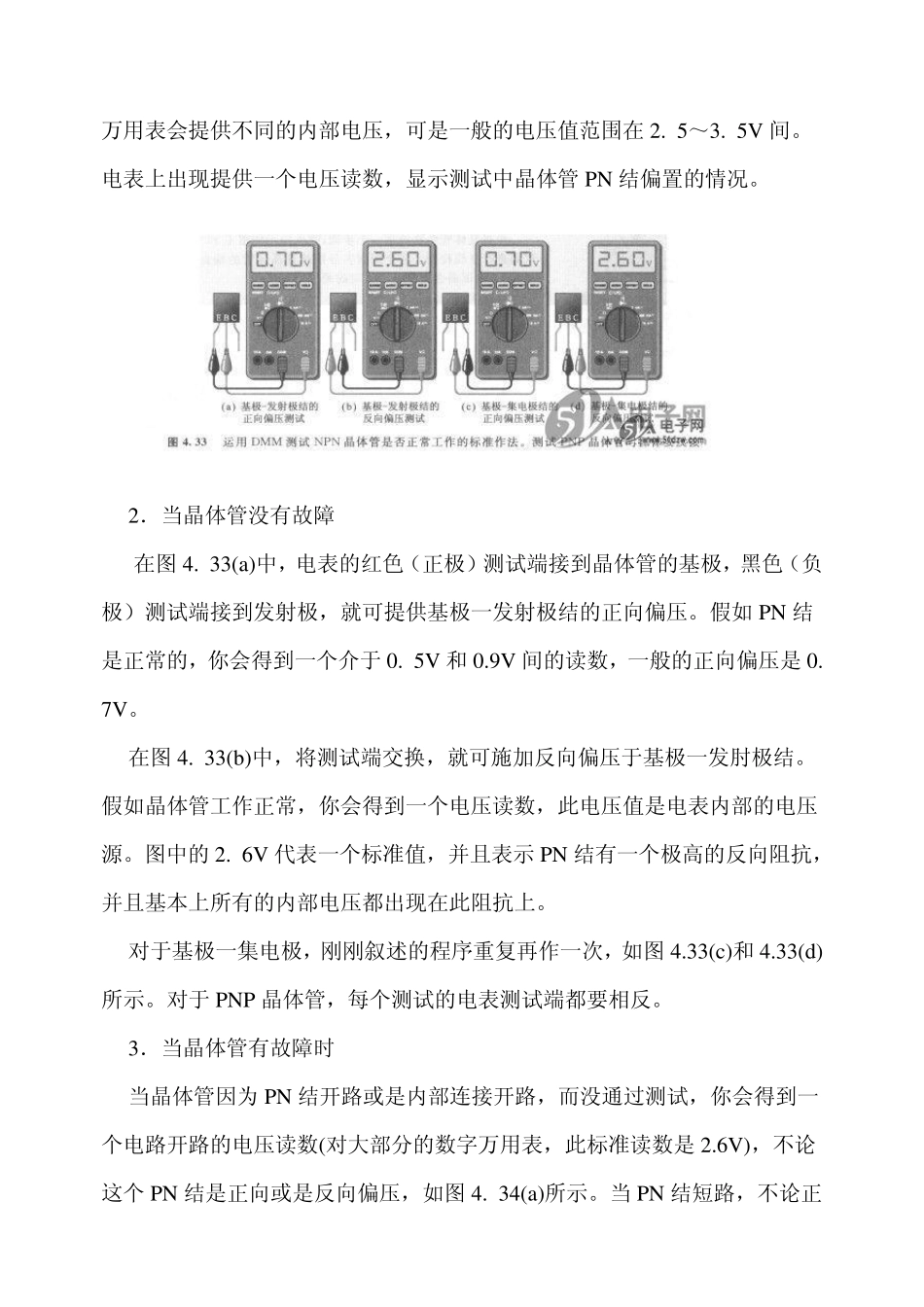

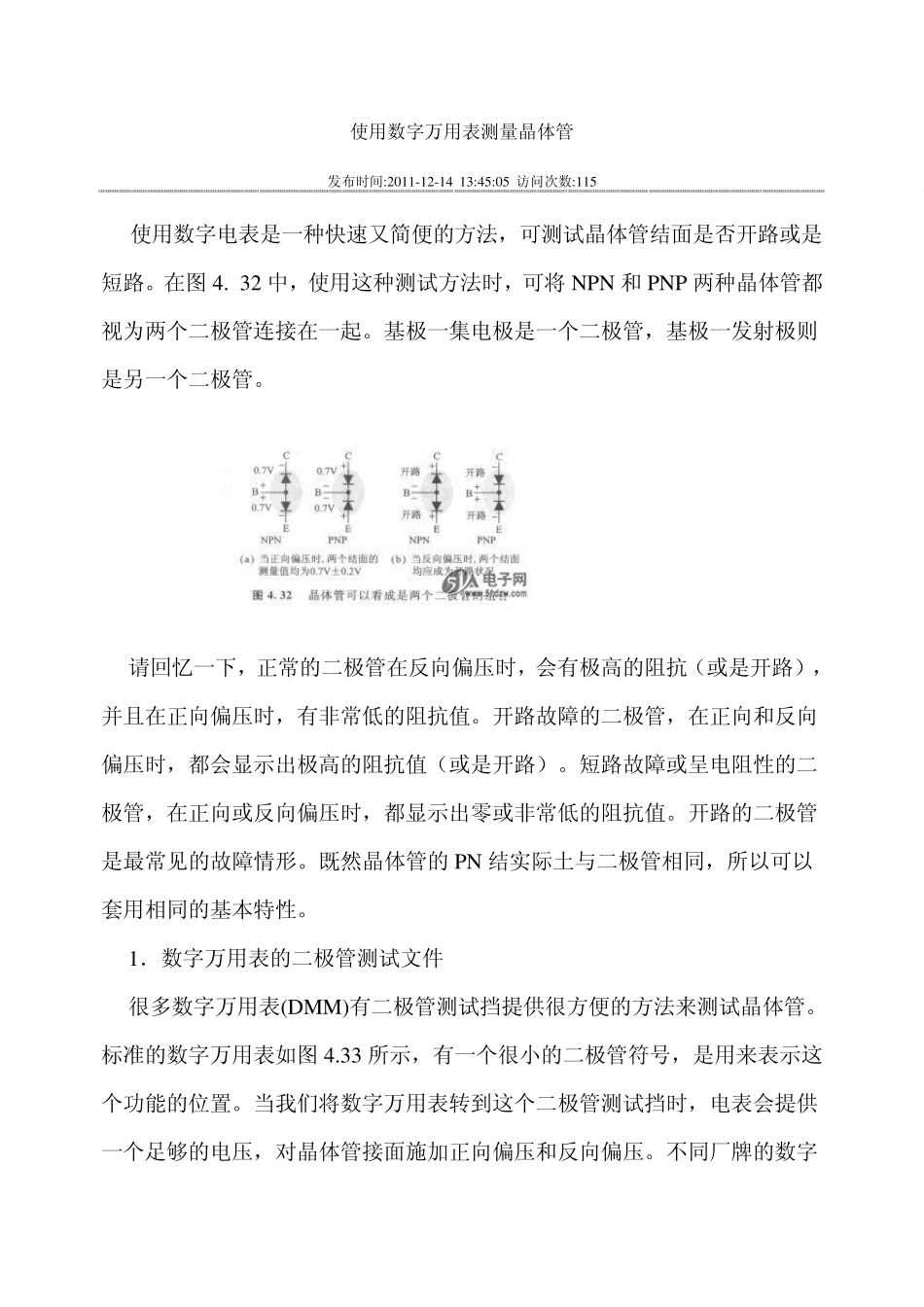

使用数字万用表测量晶体管 发布时间:2011-12-14 13:45:05 访问次数:115 使用数字电表是一种快速又简便的方法，可测试晶体管结面是否开路或是短路。在图 4. 32 中，使用这种测试方法时，可将 NPN 和 PNP两种晶体管都视为两个二极管连接在一起。基极一集电极是一个二极管，基极一发射极则是另一个二极管。 请回忆一下，正常的二极管在反向偏压时，会有极高的阻抗（或是开路），并且在正向偏压时，有非常低的阻抗值。开路故障的二极管，在正向和反向偏压时，都会显示出极高的阻抗值（或是开路）。短路故障或呈电阻性的二极管，在正向或反向偏压时，都显示出零或非常低的阻抗值。开路的二极管是最常见的故障情形。既然晶体管的PN 结实际土与二极管相同，所以可以套用相同的基本特性。 1．数字万用表的二极管测试文件 很多数字万用表(DMM)有二极管测试挡提供很方便的方法来测试晶体管。标准的数字万用表如图 4.33 所示，有一个很小的二极管符号，是用来表示这个功能的位置。当我们将数字万用表转到这个二极管测试挡时，电表会提供一个足够的电压，对晶体管接面施加正向偏压和反向偏压。不同厂牌的数字万用表会提供不同的内部电压，可是一般的电压值范围在2. 5～3. 5V 间。电表上出现提供一个电压读数，显示测试中晶体管 PN 结偏置的情况。 2．当晶体管没有故障 在图 4. 33(a)中，电表的红色（正极）测试端接到晶体管的基极，黑色（负极）测试端接到发射极，就可提供基极一发射极结的正向偏压。假如 PN 结是正常的，你会得到一个介于 0. 5V 和 0.9V 间的读数，一般的正向偏压是0.7V。 在图 4. 33(b)中，将测试端交换，就可施加反向偏压于基极一发肘极结。假如晶体管工作正常，你会得到一个电压读数，此电压值是电表内部的电压源。图中的2. 6V 代表一个标准值，并且表示 PN 结有一个极高的反向阻抗，并且基本上所有的内部电压都出现在此阻抗上。 对于基极一集电极，刚刚叙述的程序重复再作一次，如图 4.33(c)和 4.33(d)所示。对于 PNP 晶体管，每个测试的电表测试端都要相反。 3．当晶体管有故障时 当晶体管因为 PN 结开路或是内部连接开路，而没通过测试，你会得到一个电路开路的电压读数(对大部分的数字万用表，此标准读数是2.6V)，不论这个 PN 结是正向或是反向偏压，如图 4. 34(a)所示。当 PN 结短路，不论正向或是反向偏压测试，电表都会读出OV，如图(b)所示。有时，损坏的PN 结对于两种偏压...
