供热课程设计计算说明书

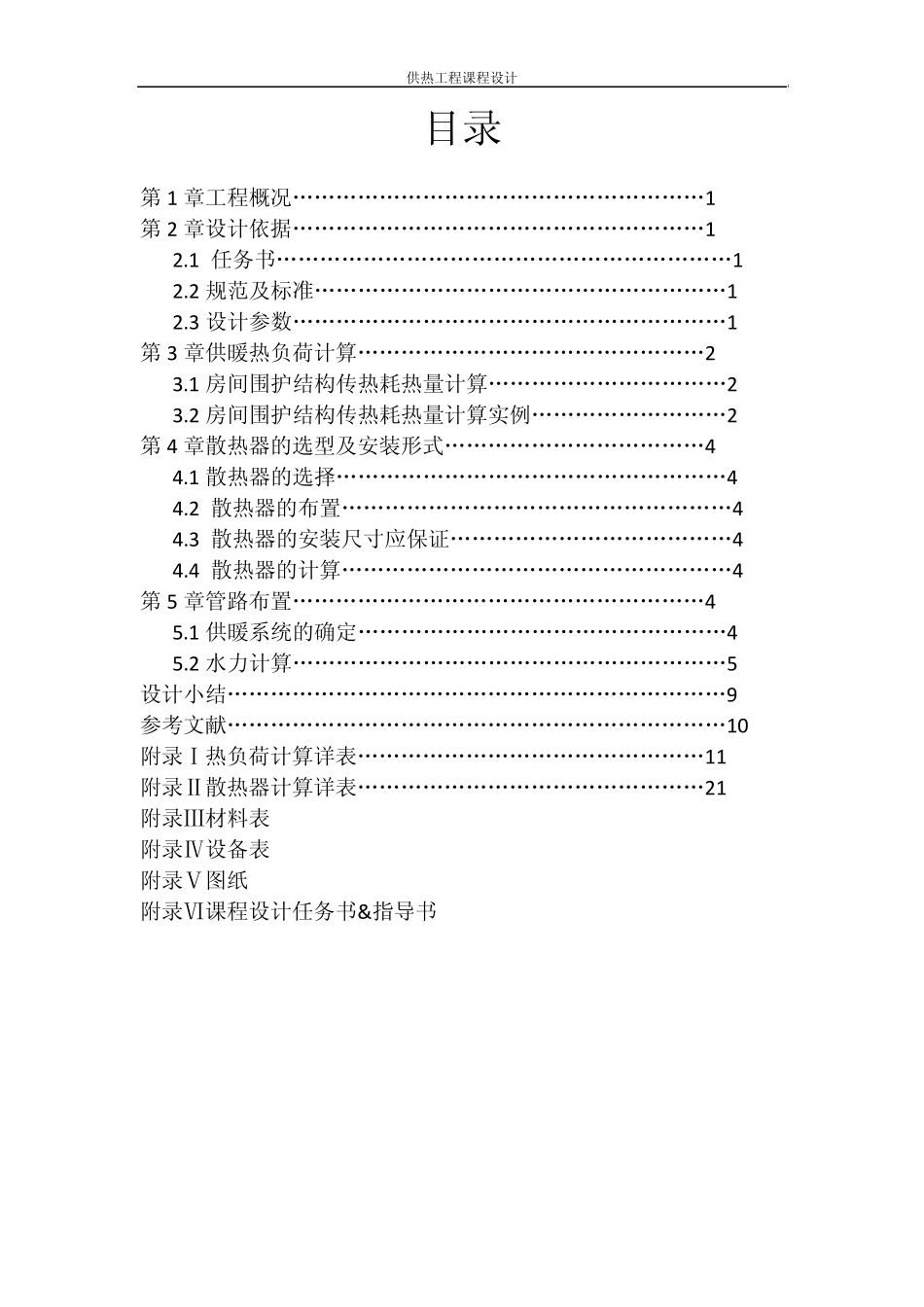

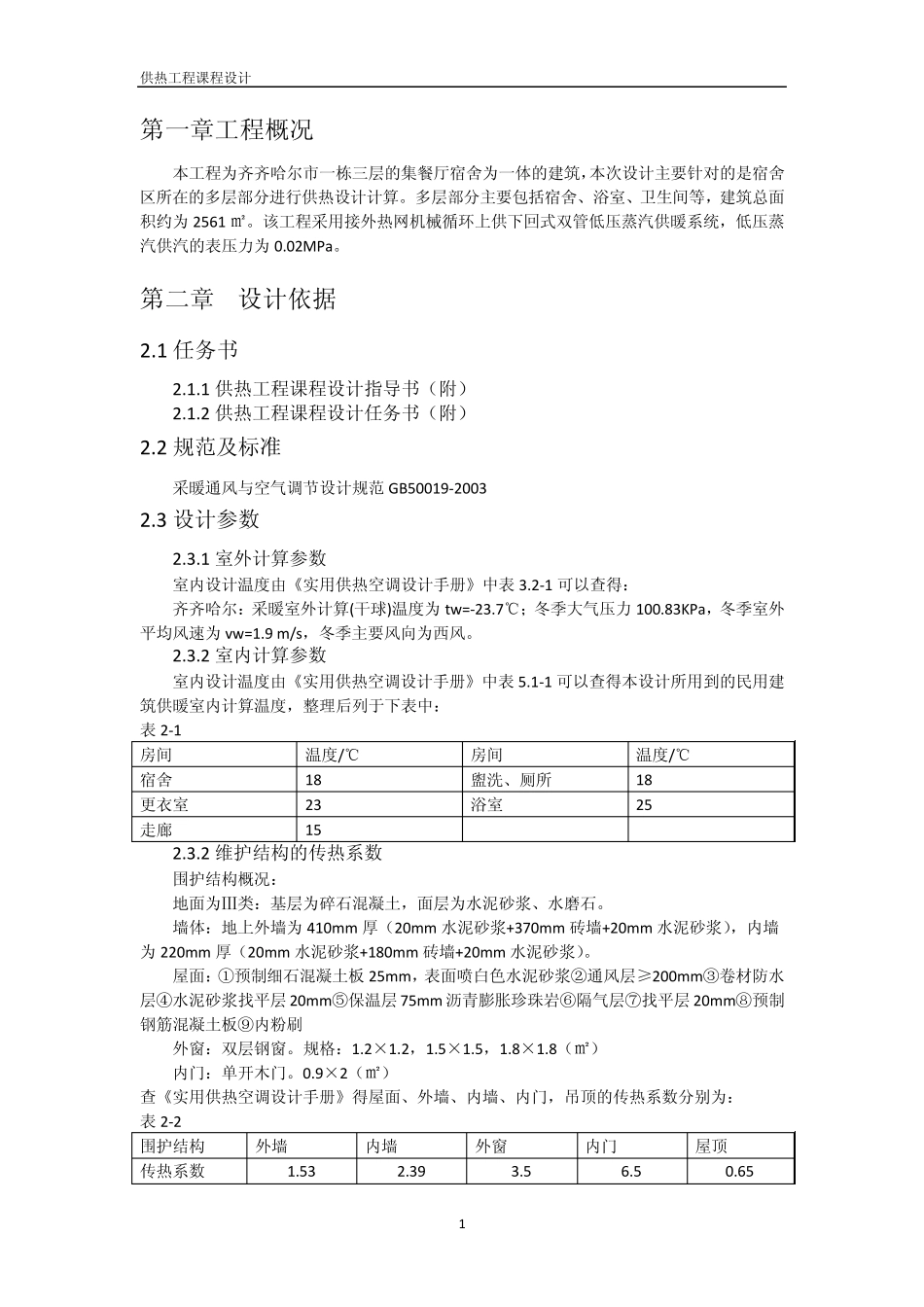

供热工程课程设计 目录 第1 章工程概况„„„„„„„„„„„„„„„„„„„1 第2 章设计依据„„„„„„„„„„„„„„„„„„„1 2.1 任务书„„„„„„„„„„„„„„„„„„„„„1 2.2 规范及标准„„„„„„„„„„„„„„„„„„„1 2.3 设计参数„„„„„„„„„„„„„„„„„„„„1 第3 章供暖热负荷计算„„„„„„„„„„„„„„„„2 3.1 房间围护结构传热耗热量计算„„„„„„„„„„„2 3.2 房间围护结构传热耗热量计算实例„„„„„„„„„2 第4 章散热器的选型及安装形式„„„„„„„„„„„„4 4.1 散热器的选择„„„„„„„„„„„„„„„„„„4 4.2 散热器的布置„„„„„„„„„„„„„„„„„„4 4.3 散热器的安装尺寸应保证„„„„„„„„„„„„„4 4.4 散热器的计算„„„„„„„„„„„„„„„„„„4 第5 章管路布置„„„„„„„„„„„„„„„„„„„4 5.1 供暖系统的确定„„„„„„„„„„„„„„„„„4 5.2 水力计算„„„„„„„„„„„„„„„„„„„„5 设计小结„„„„„„„„„„„„„„„„„„„„„„„9 参考文献„„„„„„„„„„„„„„„„„„„„„„„10 附录Ⅰ热负荷计算详表„„„„„„„„„„„„„„„„11 附录Ⅱ散热器计算详表„„„„„„„„„„„„„„„„21 附录Ⅲ材料表 附录Ⅳ设备表 附录Ⅴ图纸 附录Ⅵ课程设计任务书&指导书 供热工程课程设计 1 第一章工程概况 本工程为齐齐哈尔市一栋三层的集餐厅宿舍为一体的建筑，本次设计主要针对的是宿舍区所在的多层部分进行供热设计计算。多层部分主要包括宿舍、浴室、卫生间等，建筑总面积约为 2561 ㎡。该工程采用接外热网机械循环上供下回式双管低压蒸汽供暖系统，低压蒸汽供汽的表压力为 0.02MPa。 第二章 设计依据 2.1 任务书 2.1.1 供热工程课程设计指导书（附） 2.1.2 供热工程课程设计任务书（附） 2.2 规范及标准 采暖通风与空气调节设计规范 GB50019-2003 2.3 设计参数 2.3.1 室外计算参数 室内设计温度由《实用供热空调设计手册》中表 3.2-1 可以查得： 齐齐哈尔：采暖室外计算(干球)温度为 tw =-23.7℃；冬季大气压力 100.83KPa，冬季室外平均风速为 vw =1.9 m/s，冬季主要风向为西风。 2.3.2 室内计算参数 室内设计温度由《实用供热空调设计手册》中表 5.1-1 可以查得本...
