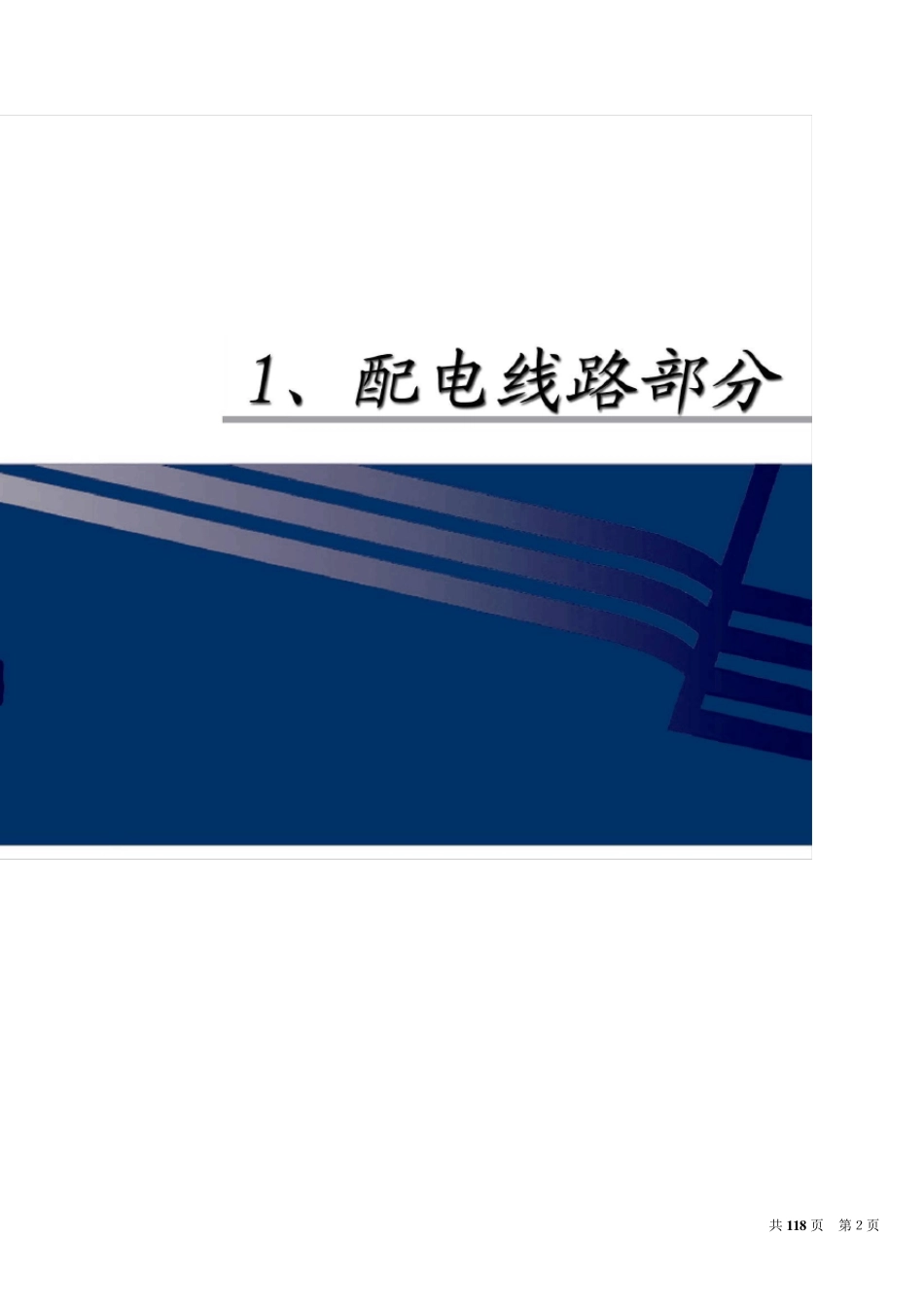

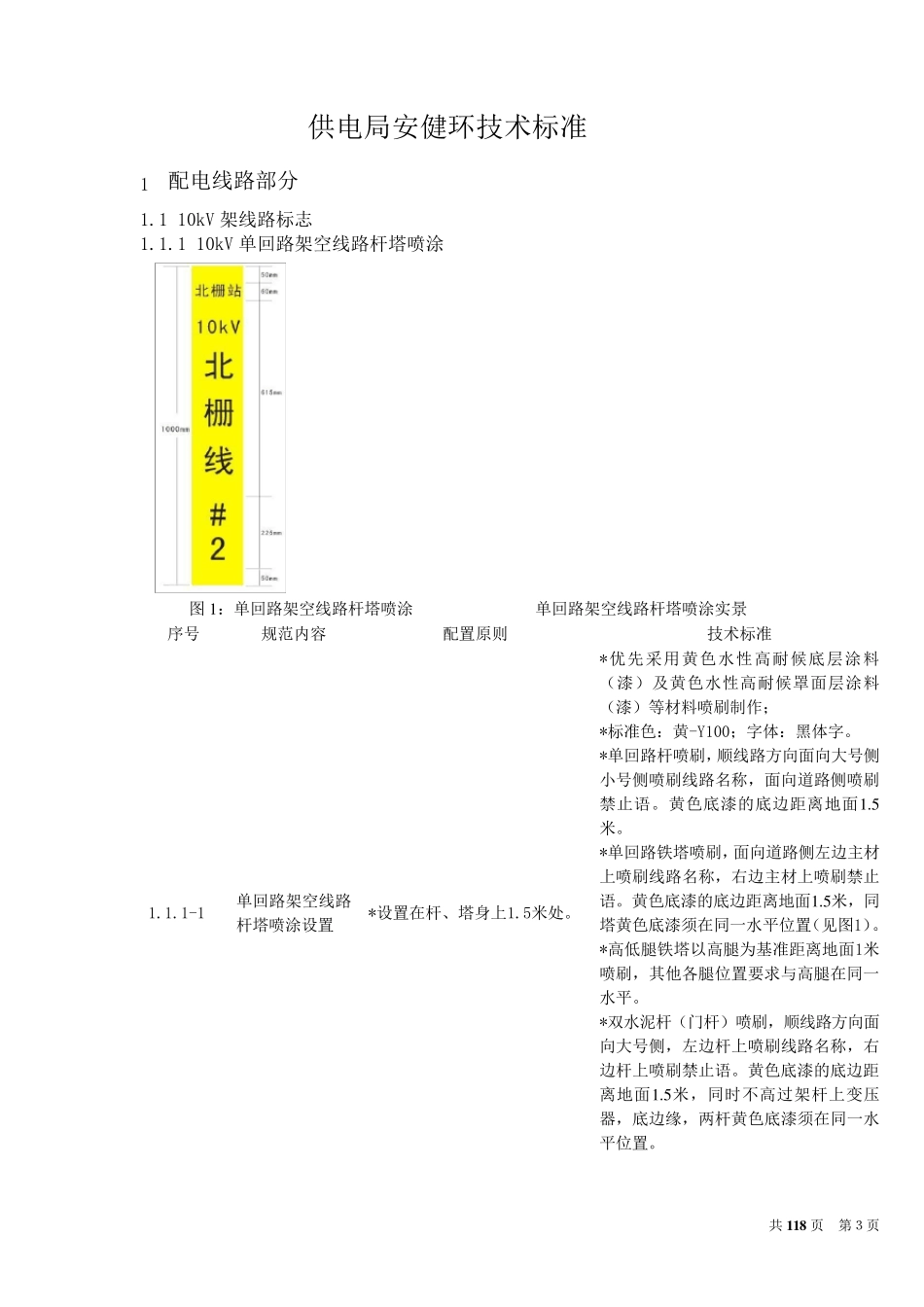

共1 1 8 页 第1页 供电局安健环技术标准 前 言 为规范配网作业环境,加快安全生产风险管理体系推进工作,使规范工作向精细化、标准化管理迈进,本着“赶优创先,全面提升,重点突破,创新跨越”精神,达到经济、高效、安全和文明生产目的,推动电力生产安全系统、规范、全面地向前发展,使生产安全管理工作产生质的飞跃,依据南方电网公司有关要求和结合场所实际情况,特制定本标准。 本标准结合《安全生产风险管理体系》中作业现场、生产用具部分内容,重点就配网公共场所和生产场所作业环境作明确安健环实施技术标准,结合检查与审核,通过不断改进完善,预控生产安全风险,实现动态、主动、超前的安全管理理念,以达到提高工作效率,改善员工面貌,提升企业形象,防范安全风险目的。 本标准适用于配网公共场所和生产场所作业环境安健环实施规范工作。配网各有关人员应熟悉并遵循本标准。对电网作业环境安健环进行检查、评比工作,应遵循本标准。 本标准引用文件 有: 南方电网公司《视 觉 识 别 系统管理手 册 》、Q/CSG1 0001-2004《变 电站 安健环设施标准》、Q/CSG1 0002-2004《架 空 线 路 及 电缆 安健环设 施标准》、Q/CSG2 0002-2008 南方电网公司《110kV及 以上 变 电站 运 行管理标准》、《广 东 电网公司配网安健环设 施标准》。 本标准由 供电局生产技术部门 提出 、审核。 本标准主要起 草 人: 本标准由 供电局批 准。 本标准自 发文之 日 起 实施。 执 行中的问 题 和意 见 ,请 及 时 向供电局生产技术部反 馈 。 共 1 1 8 页 第2页 共1 1 8 页 第3页 供电局安健环技术标准 1 配电线路部分 1.1 10kV 架线路标志 1.1.1 10kV 单回路架空线路杆塔喷涂 图1 :单回路架空线路杆塔喷涂 单回路架空线路杆塔喷涂实景 序号 规范内容 配置原则 技术标准 1.1.1-1 单回路架空线路杆塔喷涂设置 *设置在杆、塔身上1.5米处。 *优先采用黄色水性高耐候底层涂料(漆)及黄色水性高耐候罩面层涂料(漆)等材料喷刷制作; *标准色:黄-Y100;字体:黑体字。 *单回路杆喷刷,顺线路方向面向大号侧小号侧喷刷线路名称,面向道路侧喷刷禁止语。黄色底漆的底边距离地面1 .5米。 *单回路铁塔喷刷,面向道路侧左边主材上喷刷线路名称,右边主材上喷刷禁止语。黄色底漆的底边距离地面1 .5 米,同塔黄色底漆须在同一水平位置(见图1)。 *高低...
