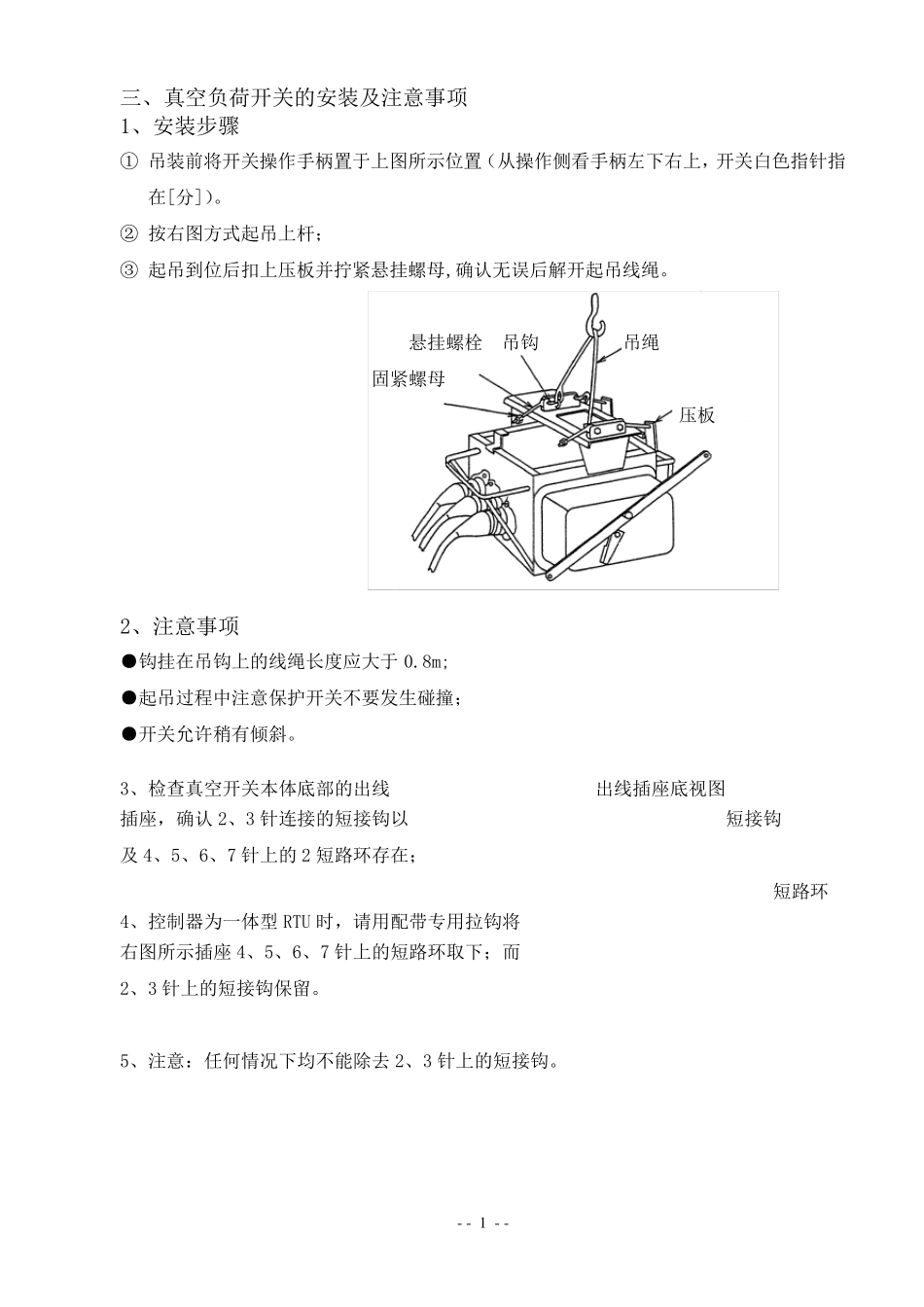

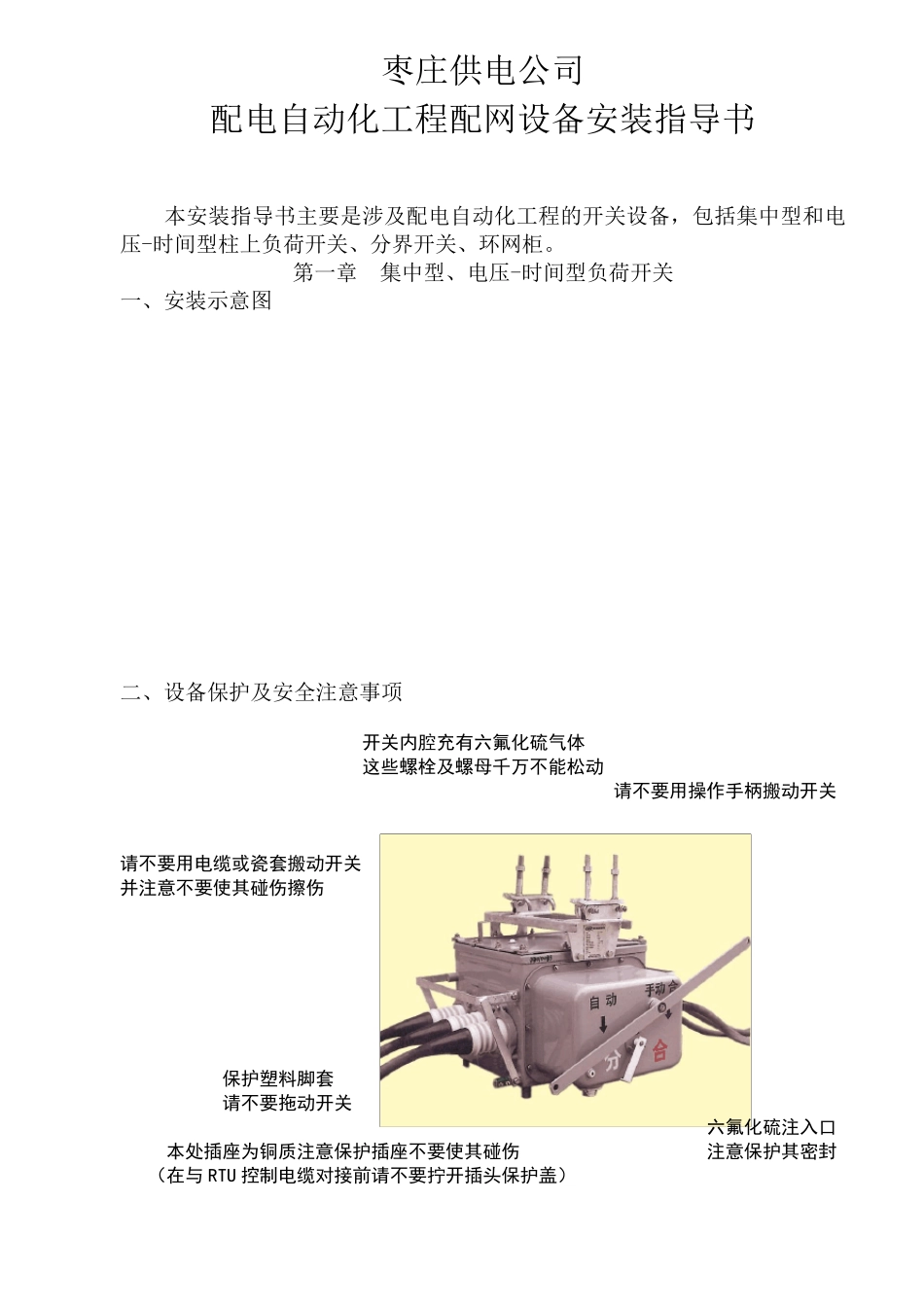

枣庄供电公司 配电自动化工程配网设备安装指导书 本安装指导书主要是涉及配电自动化工程的开关设备，包括集中型和电压-时间型柱上负荷开关、分界开关、环网柜。 第一章 集中型、电压-时间型负荷开关 一、安装示意图 二、设备保护及安全注意事项 开关内腔充有六氟化硫气体 这些螺栓及螺母千万不能松动 请不要用操作手柄搬动开关 请不要用电缆或瓷套搬动开关 并注意不要使其碰伤擦伤 保护塑料脚套 请不要拖动开关 六氟化硫注入口 本处插座为铜质注意保护插座不要使其碰伤 注意保护其密封 （在与 RTU 控制电缆对接前请不要拧开插头保护盖） - - 1 - - 三、真空负荷开关的安装及注意事项 1、安装步骤 ① 吊装前将开关操作手柄置于上图所示位置（从操作侧看手柄左下右上，开关白色指针指在[分]）。 ② 按右图方式起吊上杆； ③ 起吊到位后扣上压板并拧紧悬挂螺母,确认无误后解开起吊线绳。 悬挂螺栓 吊钩 吊绳 固紧螺母 压板 2、注意事项 ●钩挂在吊钩上的线绳长度应大于 0.8m; ●起吊过程中注意保护开关不要发生碰撞； ●开关允许稍有倾斜。 3、检查真空开关本体底部的出线 出线插座底视图 插座，确认 2、3 针连接的短接钩以 短接钩 及4、5、6、7 针上的2 短路环存在； 短路环 4、控制器为一体型 RTU 时，请用配带专用拉钩将 右图所示插座 4、5、6、7 针上的短路环取下；而 2、3 针上的短接钩保留。 5、注意：任何情况下均不能除去 2、3 针上的短接钩。 - - 2 - - 铭牌BBACABCABCPVS隔离刀闸隔离刀闸跌落保险跌落保险SPS四、电源变压器（SPS）安装及注意事项 作用是为RTU 提供工作电源， 外形见右图。 主要技术参数： 高压侧额定电压 10kV 低压侧额定电压 230V 额定容量 0.5kVA(连续) 3kVA(短时1 秒) 结构形式 两组 重量 86kg（干式） 高压侧连接方式 干式PT 高压侧按右图接线 高压侧连接注意事项 ▲ 不要选用过硬过粗的导线连接，以免损坏变压器的高压端子（PT 一次侧短时冲击及稳定电流均不足 1A）； ▲ 请在两侧PT 均加装跌落式熔断器； ▲ 注意PT 的同名端方向，为避免错接，在接线前务必确定线路的正确相序(A、B、C 三相)如果不能提供正确的线路相序，接线后会造成后台监控系统出现功率负值或功率数值不准确等情况。强烈建议接线前务必确定线路的正确相序，并严格按上图对应相序名接线。 ▲ 拧紧高压端子接线螺钉时，注意用力适度，用力...
