LabVIEW数据采集实验方案

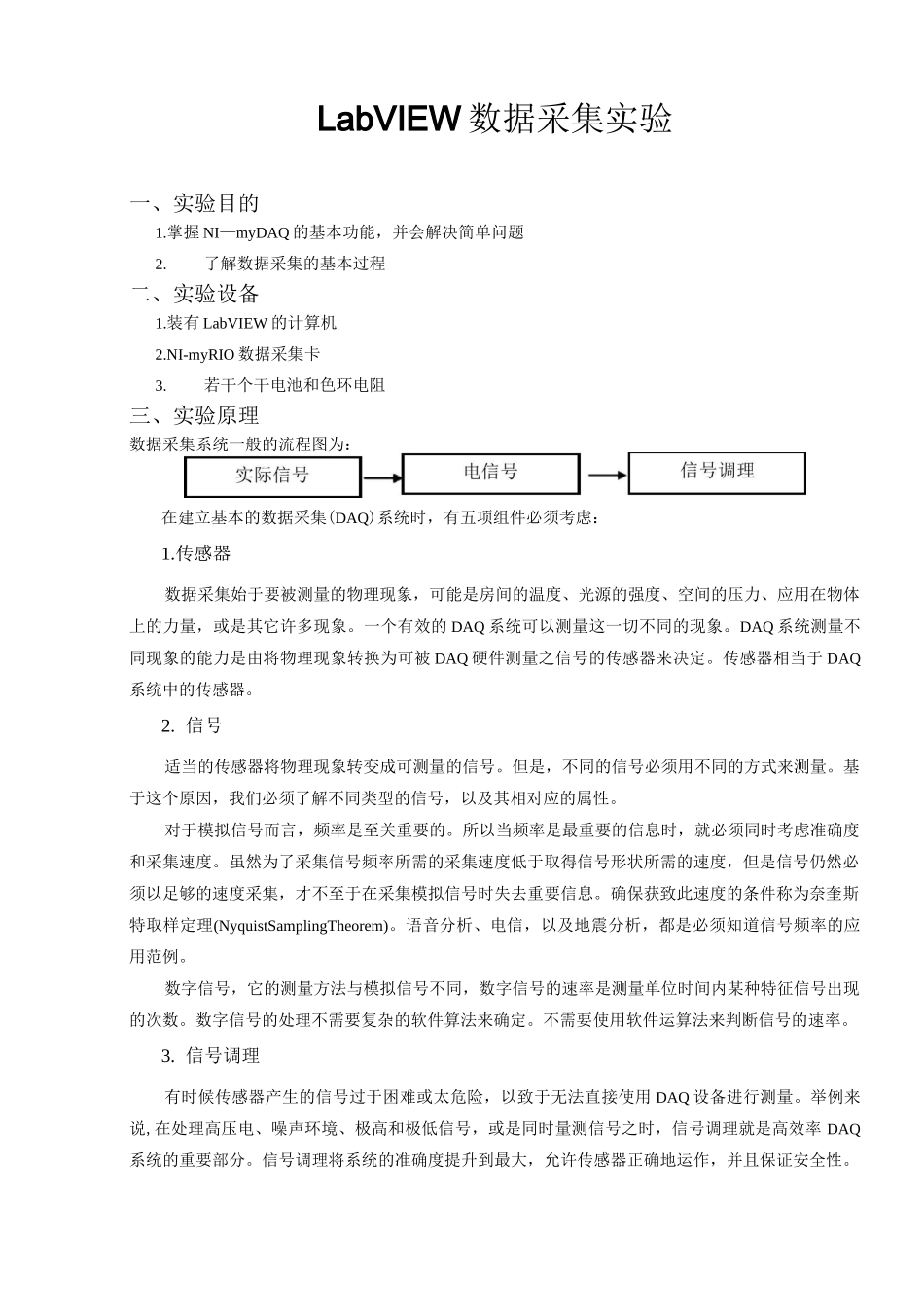

LabVIEW数据采集实验方案_第1页
1/6

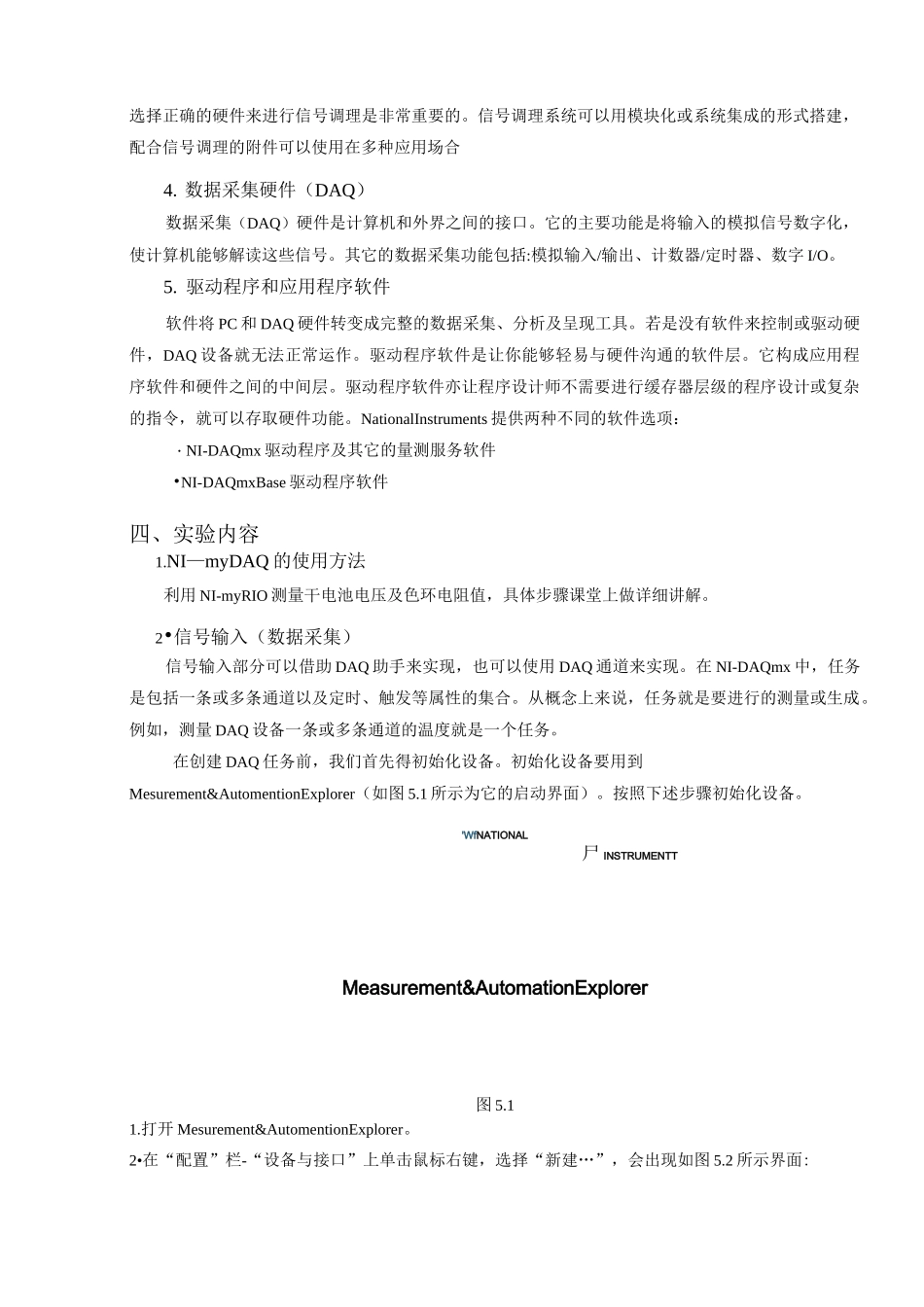

LabVIEW数据采集实验方案_第2页
2/6

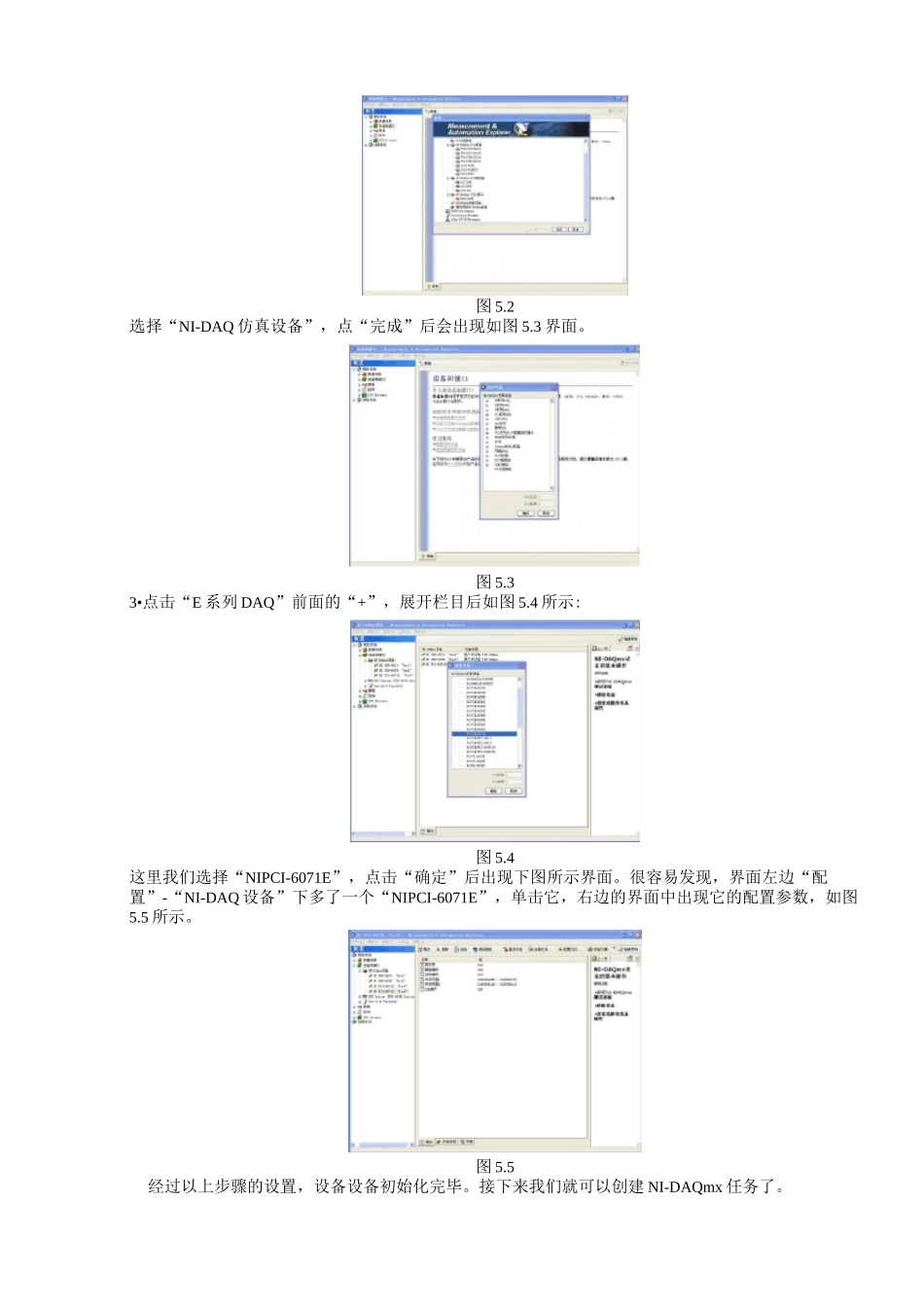

LabVIEW数据采集实验方案_第3页
3/6
LabVIEW 数据采集实验一、实验目的1.掌握 NI—myDAQ 的基本功能,并会解决简单问题2.了解数据采集的基本过程二、实验设备1.装有 LabVIEW 的计算机2.NI-myRIO 数据采集卡3.若干个干电池和色环电阻三、实验原理数据采集系统一般的流程图为:在建立基本的数据采集(DAQ)系统时,有五项组件必须考虑:1.传感器数据采集始于要被测量的物理现象,可能是房间的温度、光源的强度、空间的压力、应用在物体上的力量,或是其它许多现象。一个有效的 DAQ 系统可以测量这一切不同的现象。DAQ 系统测量不同现象的能力是由将物理现象转换为可被 DAQ 硬件测量之信号的传感器来决定。传感器相当于 DAQ系统中的传感器。2. 信号适当的传感器将物理现象转变成可测量的信号。但是,不同的信号必须用不同的方式来测量。基于这个原因,我们必须了解不同类型的信号,以及其相对应的属性。对于模拟信号而言,频率是至关重要的。所以当频率是最重要的信息时,就必须同时考虑准确度和采集速度。虽然为了采集信号频率所需的采集速度低于取得信号形状所需的速度,但是信号仍然必须以足够的速度采集,才不至于在采集模拟信号时失去重要信息。确保获致此速度的条件称为奈奎斯特取样定理(NyquistSamplingTheorem)。语音分析、电信,以及地震分析,都是必须知道信号频率的应用范例。数字信号,它的测量方法与模拟信号不同,数字信号的速率是测量单位时间内某种特征信号出现的次数。数字信号的处理不需要复杂的软件算法来确定。不需要使用软件运算法来判断信号的速率。3. 信号调理有时候传感器产生的信号过于困难或太危险,以致于无法直接使用 DAQ 设备进行测量。举例来说,在处理高压电、噪声环境、极高和极低信号,或是同时量测信号之时,信号调理就是高效率 DAQ系统的重要部分。信号调理将系统的准确度提升到最大,允许传感器正确地运作,并且保证安全性。选择正确的硬件来进行信号调理是非常重要的。信号调理系统可以用模块化或系统集成的形式搭建,配合信号调理的附件可以使用在多种应用场合4. 数据采集硬件(DAQ)数据采集(DAQ)硬件是计算机和外界之间的接口。它的主要功能是将输入的模拟信号数字化,使计算机能够解读这些信号。其它的数据采集功能包括:模拟输入/输出、计数器/定时器、数字 I/O。5. 驱动程序和应用程序软件软件将 PC 和 DAQ 硬件转变成完整的数据采集、分析及呈现工具。若是没有软件来控制或驱动硬件,DAQ 设备就无法正常运作。驱动程...
