尼龙(PA)材料的特性

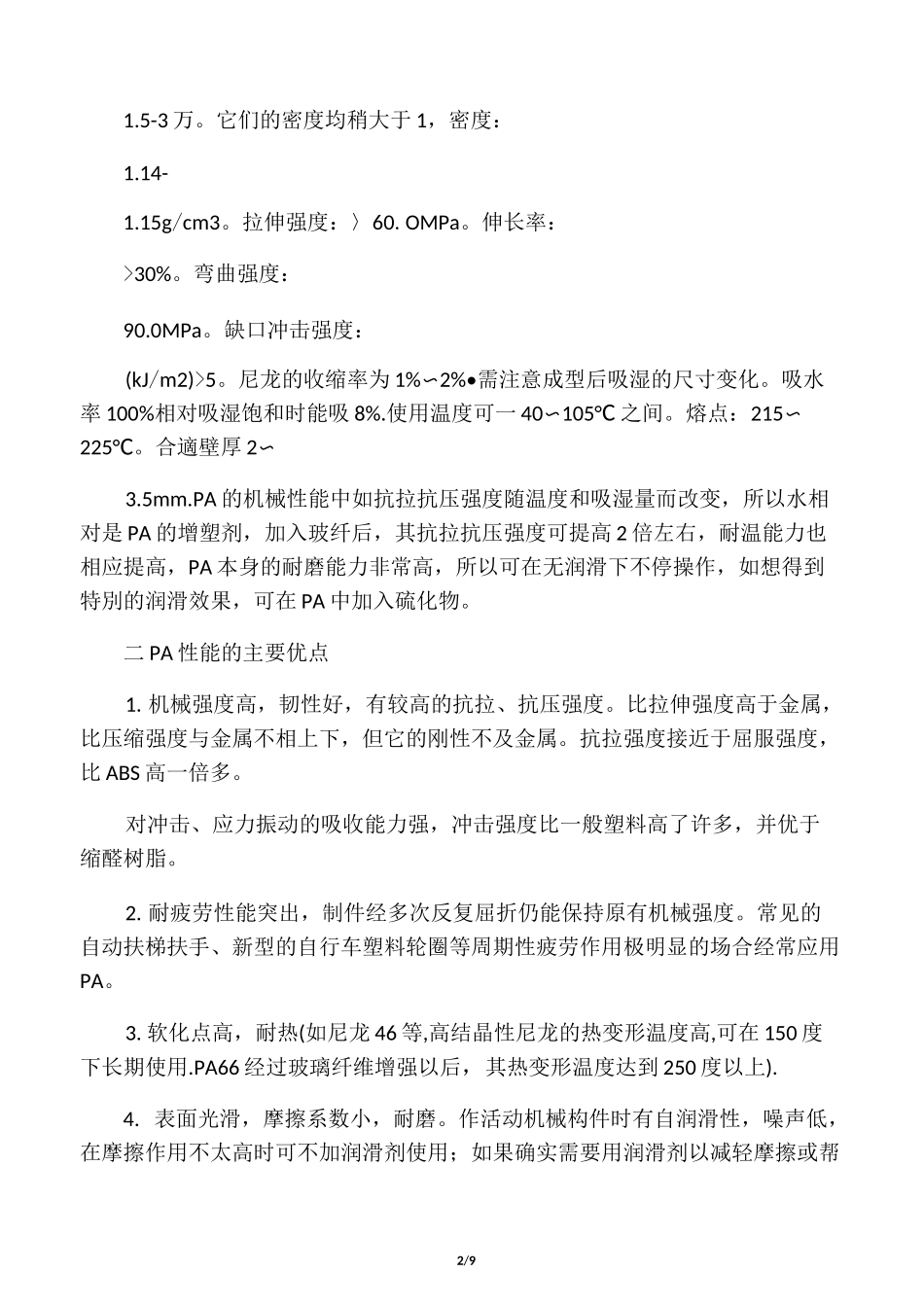

1/9xx(PA)材料的特性一 xx 简介尼龙(Nylon,Polyamide,简称 PA)是指由聚酰胺类树脂构成的塑料。此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与 PS、PE、PP 等不同，PA 不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225°C。温度一旦达到就出现流动。PA 的品种很多，主要有 PA6、PA66、PA610、PA11、PA12、PA10、PA612、PA46、PA6T、PA9T、MXD-6 芳香醯胺等.以 PA6、PA66、PA610、PA11、PA12 最为常用.尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色(或乳白色)或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。作为工程塑料的尼龙分子量一般为2/91.5-3 万。它们的密度均稍大于 1，密度：1.14-1.15g/cm3。拉伸强度：〉60.OMPa。伸长率：>30%。弯曲强度：90.0MPa。缺口冲击强度：(kJ/m2)>5。尼龙的收缩率为 1%〜2%•需注意成型后吸湿的尺寸变化。吸水率 100%相对吸湿饱和时能吸 8%.使用温度可一 40〜105°C 之间。熔点：215〜225°C。合適壁厚 2〜3.5mm.PA 的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是 PA 的增塑剂，加入玻纤后，其抗拉抗压强度可提高 2 倍左右，耐温能力也相应提高，PA 本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特別的润滑效果，可在 PA 中加入硫化物。二 PA 性能的主要优点1. 机械强度高，韧性好，有较高的抗拉、抗压强度。比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。抗拉强度接近于屈服强度，比 ABS 高一倍多。对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。2. 耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。常见的自动扶梯扶手、新型的自行车塑料轮圈等周期性疲劳作用极明显的场合经常应用PA。3. 软化点高，耐热(如尼龙 46 等,高结晶性尼龙的热变形温度高,可在 150 度下长期使用.PA66 经过玻璃纤维增强以后，其热变形温度达到 250 度以上).4. 表面光滑，摩擦系数小，耐磨。作活动机械构件时有自润滑性，噪声低，在摩擦作用不太高时可不加润滑剂使用；如果确实需要用润滑剂以减轻摩擦或帮3/9助散热，则水油、油脂等都可选择。从而,做为传动部件其使用寿命长.5. 耐腐蚀，十分耐碱和大多数盐液，还耐弱酸、机油、汽油，耐芳烃类化合物和一般溶剂，，对...
