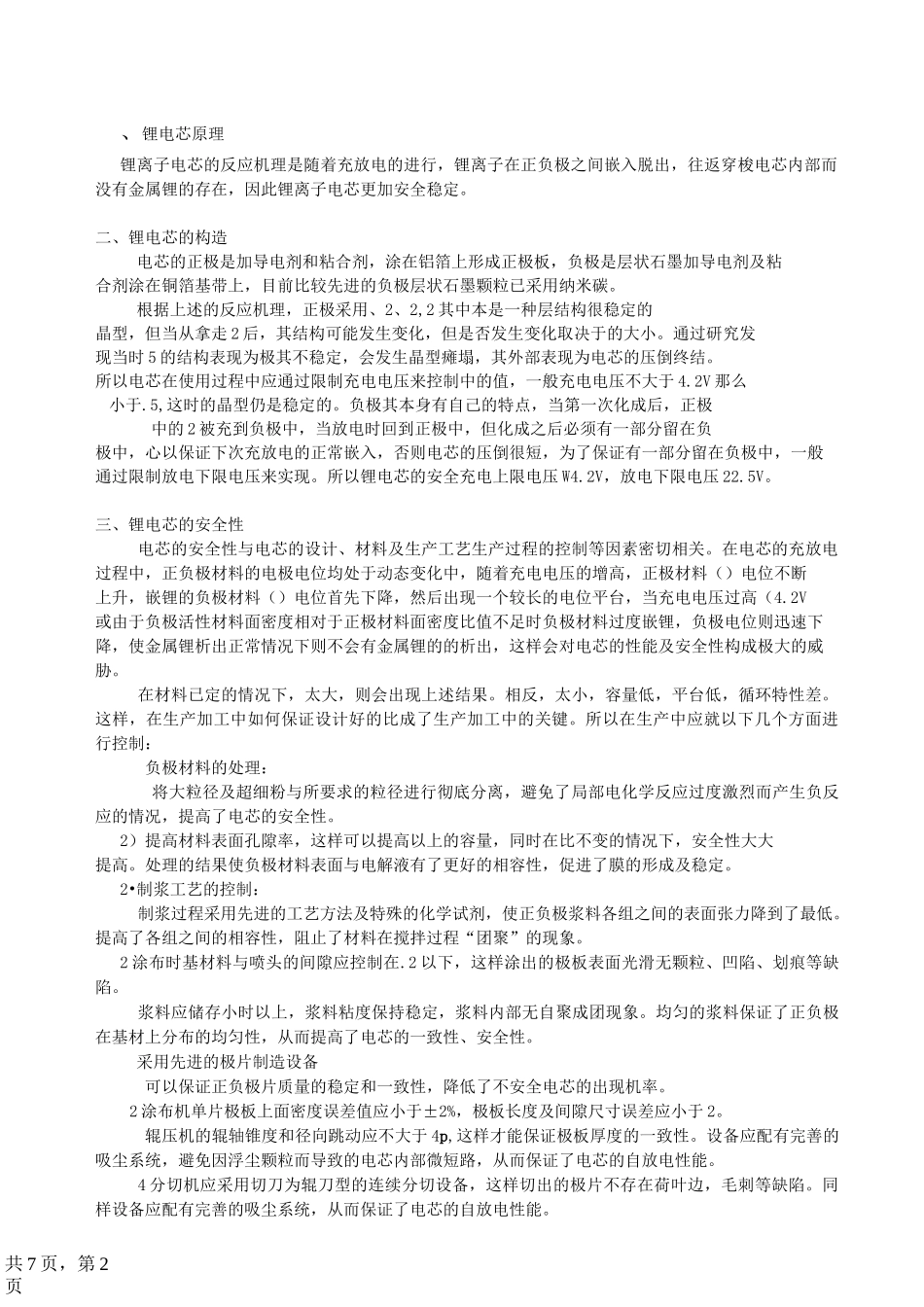

共 7 页，第 1页锂电芯培训资料（三）品管部选编共 7 页，第 2页、锂电芯原理锂离子电芯的反应机理是随着充放电的进行，锂离子在正负极之间嵌入脱出，往返穿梭电芯内部而没有金属锂的存在，因此锂离子电芯更加安全稳定。二、锂电芯的构造电芯的正极是加导电剂和粘合剂，涂在铝箔上形成正极板，负极是层状石墨加导电剂及粘合剂涂在铜箔基带上，目前比较先进的负极层状石墨颗粒已采用纳米碳。根据上述的反应机理，正极采用、2、2,2 其中本是一种层结构很稳定的晶型，但当从拿走 2 后，其结构可能发生变化，但是否发生变化取决于的大小。通过研究发现当时 5 的结构表现为极其不稳定，会发生晶型瘫塌，其外部表现为电芯的压倒终结。所以电芯在使用过程中应通过限制充电电压来控制中的值，一般充电电压不大于 4.2V 那么小于.5,这时的晶型仍是稳定的。负极其本身有自己的特点，当第一次化成后，正极中的 2 被充到负极中，当放电时回到正极中，但化成之后必须有一部分留在负极中，心以保证下次充放电的正常嵌入，否则电芯的压倒很短，为了保证有一部分留在负极中，一般通过限制放电下限电压来实现。所以锂电芯的安全充电上限电压 W4.2V，放电下限电压 22.5V。三、锂电芯的安全性电芯的安全性与电芯的设计、材料及生产工艺生产过程的控制等因素密切相关。在电芯的充放电过程中，正负极材料的电极电位均处于动态变化中，随着充电电压的增高，正极材料（）电位不断上升，嵌锂的负极材料（）电位首先下降，然后出现一个较长的电位平台，当充电电压过高（4.2V或由于负极活性材料面密度相对于正极材料面密度比值不足时负极材料过度嵌锂，负极电位则迅速下降，使金属锂析出正常情况下则不会有金属锂的的析出，这样会对电芯的性能及安全性构成极大的威胁。在材料已定的情况下，太大，则会出现上述结果。相反，太小，容量低，平台低，循环特性差。这样，在生产加工中如何保证设计好的比成了生产加工中的关键。所以在生产中应就以下几个方面进行控制：负极材料的处理：将大粒径及超细粉与所要求的粒径进行彻底分离，避免了局部电化学反应过度激烈而产生负反应的情况，提高了电芯的安全性。2）提高材料表面孔隙率，这样可以提高以上的容量，同时在比不变的情况下，安全性大大提高。处理的结果使负极材料表面与电解液有了更好的相容性，促进了膜的形成及稳定。2•制浆工艺的控制：制浆过程采用先进的工艺方法及特殊的化学试剂，使正负极浆料各组之间...
