循环水凉水塔检修方案计划

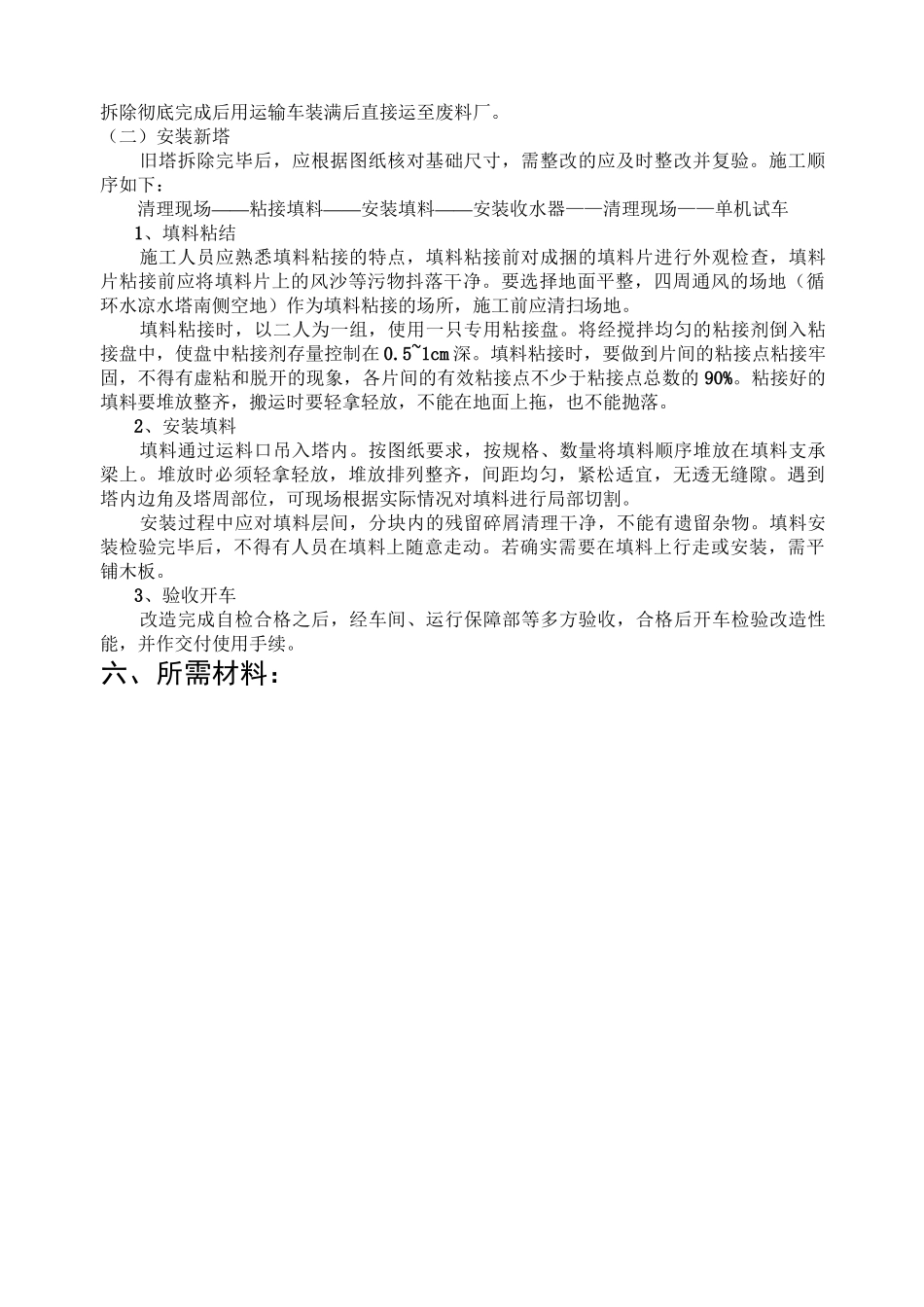

1#循环水凉水塔大修方案一、目的合成车间 1#循环水 NH-4500 型钢混结构冷却塔由海鸥公司 04 年设计并承建；单塔尺寸为 18X18m，单塔配置©9140mm 风机，185kw 电机驱动运行。在运行过程中发现塔组塔芯部件老化，导致换热效果差，拟对该塔组塔芯部件进行更换。二、确立项目检修负责人：刘江成三、隔离方案3.1 循环水工段相关责任人将 1#循环水凉水塔 T-4201A 进水上塔管线切断蝶阀关闭，风机电机断电拆线。3.2 施工单位、车间办理检修项目施工联络单，做好工作前安全分析及安全风险辨识等工作，按程序办理动火票。3.3 由庆丰公司在 1#循环水凉水塔底下扎好施工脚手架，并在脚手架上铺防水雨布，放置拆除旧填料时破损填料落入循环水池内。四、施工进度网络图该冷却塔组单塔施工周期 6 天，总施工周期 12 天，雨天延顺（本施工周期不包含前期准备工作，不包含业主部分施工时间）五、改造方案（一）拆除旧塔1、拆除顺序由外协施工单位从凉水塔顶部向下进行拆除：先拆收水器、喷头，再拆凉水塔内部填料。2、拆除填料在 1#循环水凉水塔上塔管线东侧的凉水塔壁上拆除 4*4 平方的运料孔（具体方位根据现场施工定），然后由外协施工人员人工从上往下拆除旧填料，为保证安全，拆空区域铺设跳板。填料共分上下两层，拆除填料时，将填料按纵向分成两个部分，采用分段作业。a、拆除上层填料，将填料通过运料口运出塔外。b、将一半底层填料运至塔外，随机安装底层填料。c、再拆除余下底层填料，再重新安装新填料。d、拆除的旧填料由吊车从 1#循环水凉水塔顶部吊装至循环水凉水塔南侧石子地面上，拆除彻底完成后用运输车装满后直接运至废料厂。（二）安装新塔旧塔拆除完毕后，应根据图纸核对基础尺寸，需整改的应及时整改并复验。施工顺序如下：清理现场——粘接填料——安装填料——安装收水器——清理现场——单机试车1、填料粘结施工人员应熟悉填料粘接的特点，填料粘接前对成捆的填料片进行外观检查，填料片粘接前应将填料片上的风沙等污物抖落干净。要选择地面平整，四周通风的场地（循环水凉水塔南侧空地）作为填料粘接的场所，施工前应清扫场地。填料粘接时，以二人为一组，使用一只专用粘接盘。将经搅拌均匀的粘接剂倒入粘接盘中，使盘中粘接剂存量控制在 0.5~1cm 深。填料粘接时，要做到片间的粘接点粘接牢固，不得有虚粘和脱开的现象，各片间的有效粘接点不少于粘接点总数的 90%。粘接好的填料要堆放整齐，搬运时要轻拿轻放，...
