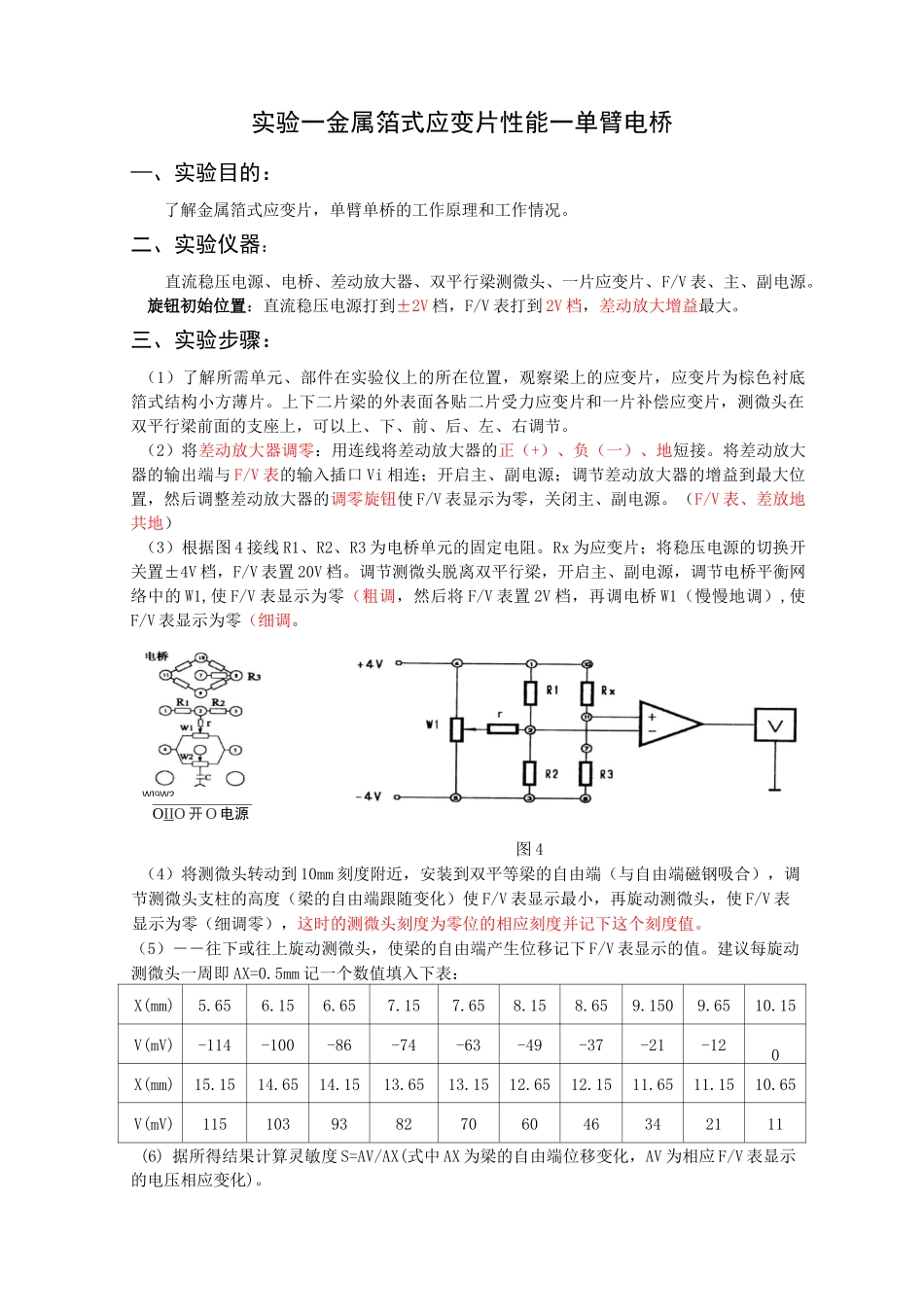

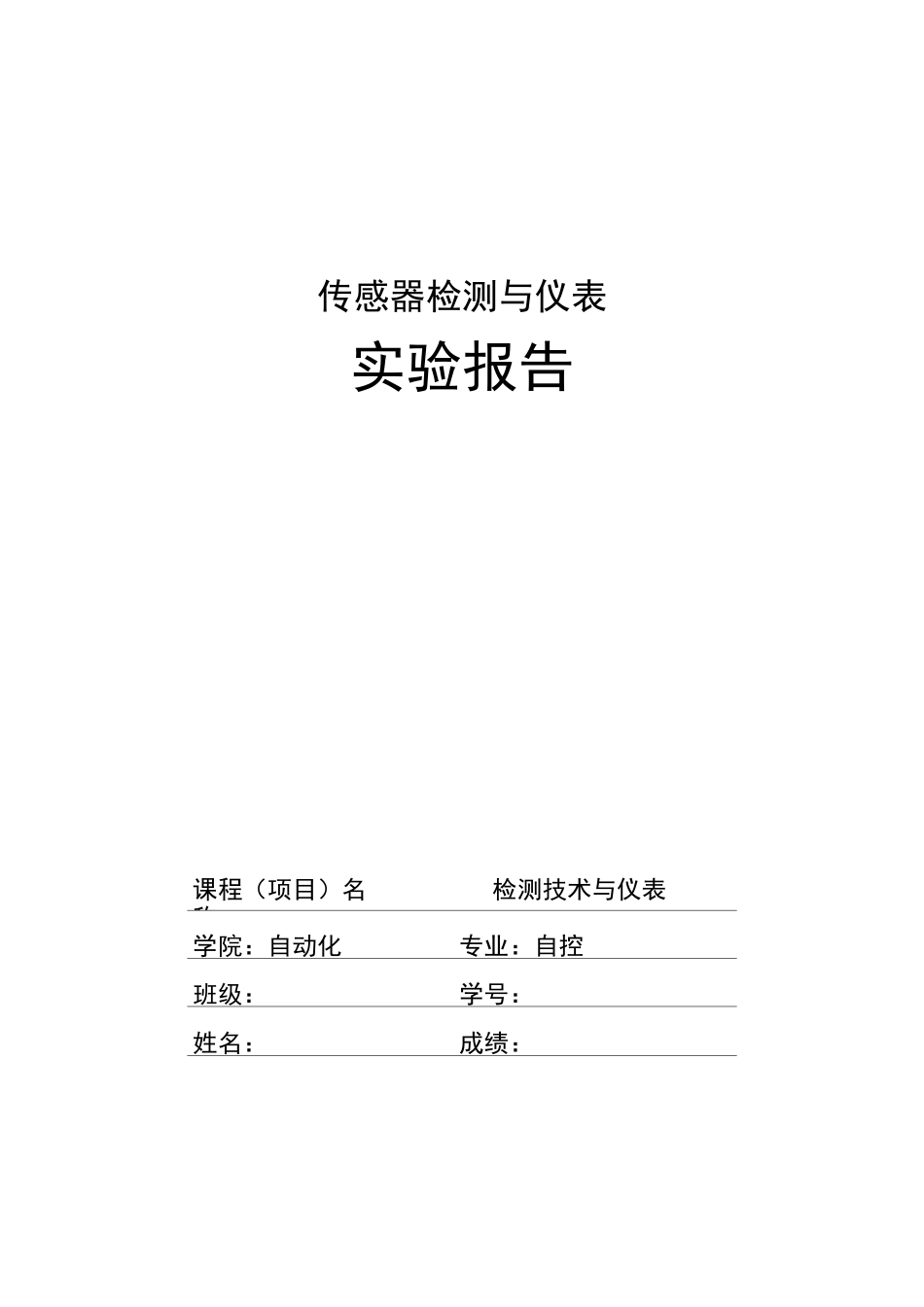

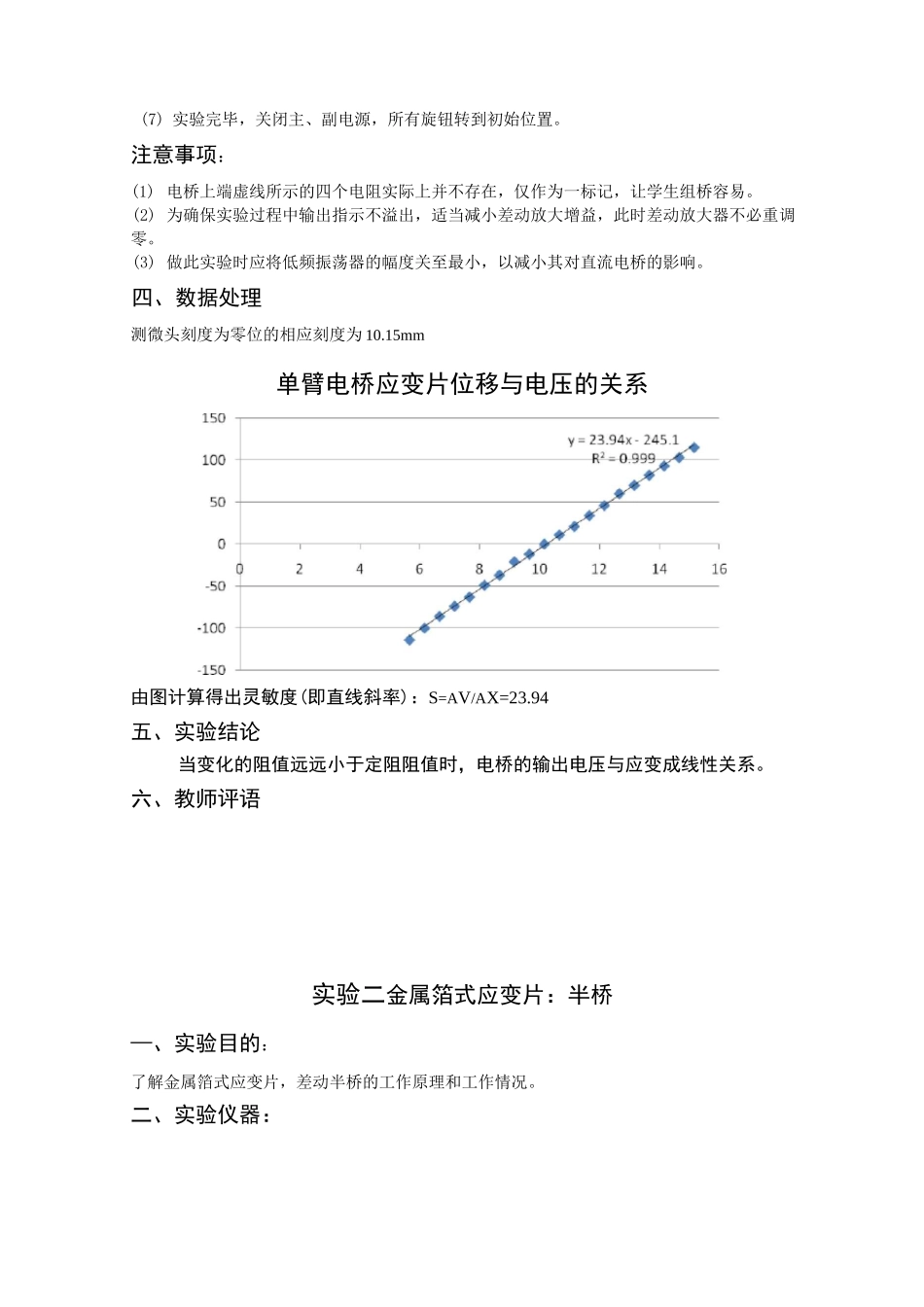

传感器检测与仪表实验报告课程（项目）名称：检测技术与仪表学院：自动化专业：自控班级：学号：姓名：成绩：OIIO 开 O 电源实验一金属箔式应变片性能一单臂电桥—、实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况。二、实验仪器：直流稳压电源、电桥、差动放大器、双平行梁测微头、一片应变片、F/V 表、主、副电源。旋钮初始位置：直流稳压电源打到±2V 档，F/V 表打到 2V 档，差动放大增益最大。三、实验步骤：（1）了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。上下二片梁的外表面各贴二片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。（2）将差动放大器调零：用连线将差动放大器的正（+）、负（一）、地短接。将差动放大器的输出端与 F/V 表的输入插口 Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使 F/V 表显示为零，关闭主、副电源。（F/V 表、差放地共地）（3）根据图 4 接线 R1、R2、R3 为电桥单元的固定电阻。Rx 为应变片；将稳压电源的切换开关置±4V 档，F/V 表置 20V 档。调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的 W1,使 F/V 表显示为零（粗调，然后将 F/V 表置 2V 档，再调电桥 W1（慢慢地调）,使F/V 表显示为零（细调。图 4（4）将测微头转动到 10mm 刻度附近，安装到双平等梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使 F/V 表显示最小，再旋动测微头，使 F/V 表显示为零（细调零），这时的测微头刻度为零位的相应刻度并记下这个刻度值。（5）――往下或往上旋动测微头，使梁的自由端产生位移记下 F/V 表显示的值。建议每旋动测微头一周即 AX=0.5mm 记一个数值填入下表：X(mm)5.656.156.657.157.658.158.659.1509.6510.15V(mV)-114-100-86-74-63-49-37-21-120X(mm)15.1514.6514.1513.6513.1512.6512.1511.6511.1510.65V(mV)1151039382706046342111(6) 据所得结果计算灵敏度 S=AV/AX(式中 AX 为梁的自由端位移变化，AV 为相应 F/V 表显示的电压相应变化)。W]9W2(7) 实验完毕，关闭主、副电源，所有旋钮转到初始位置。注意事项：(1) 电桥上端虚线所示的四个电阻实际上并不存在，仅作为一标记，让学生组桥容易。(2) 为确保实验过程中输出指示不溢出，适当...
