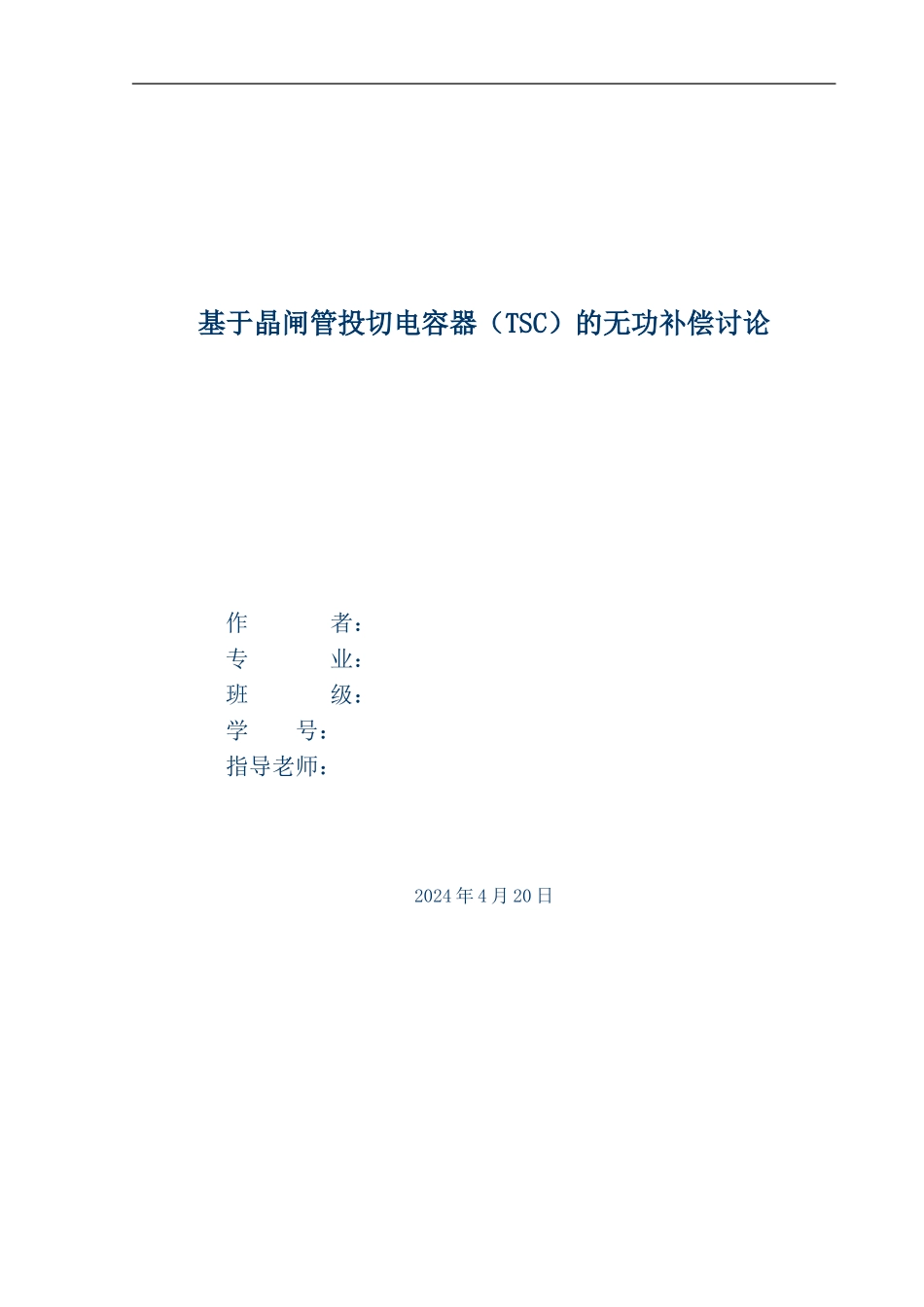

毕业论文基于晶闸管投切电容器TSC的无功补偿研究

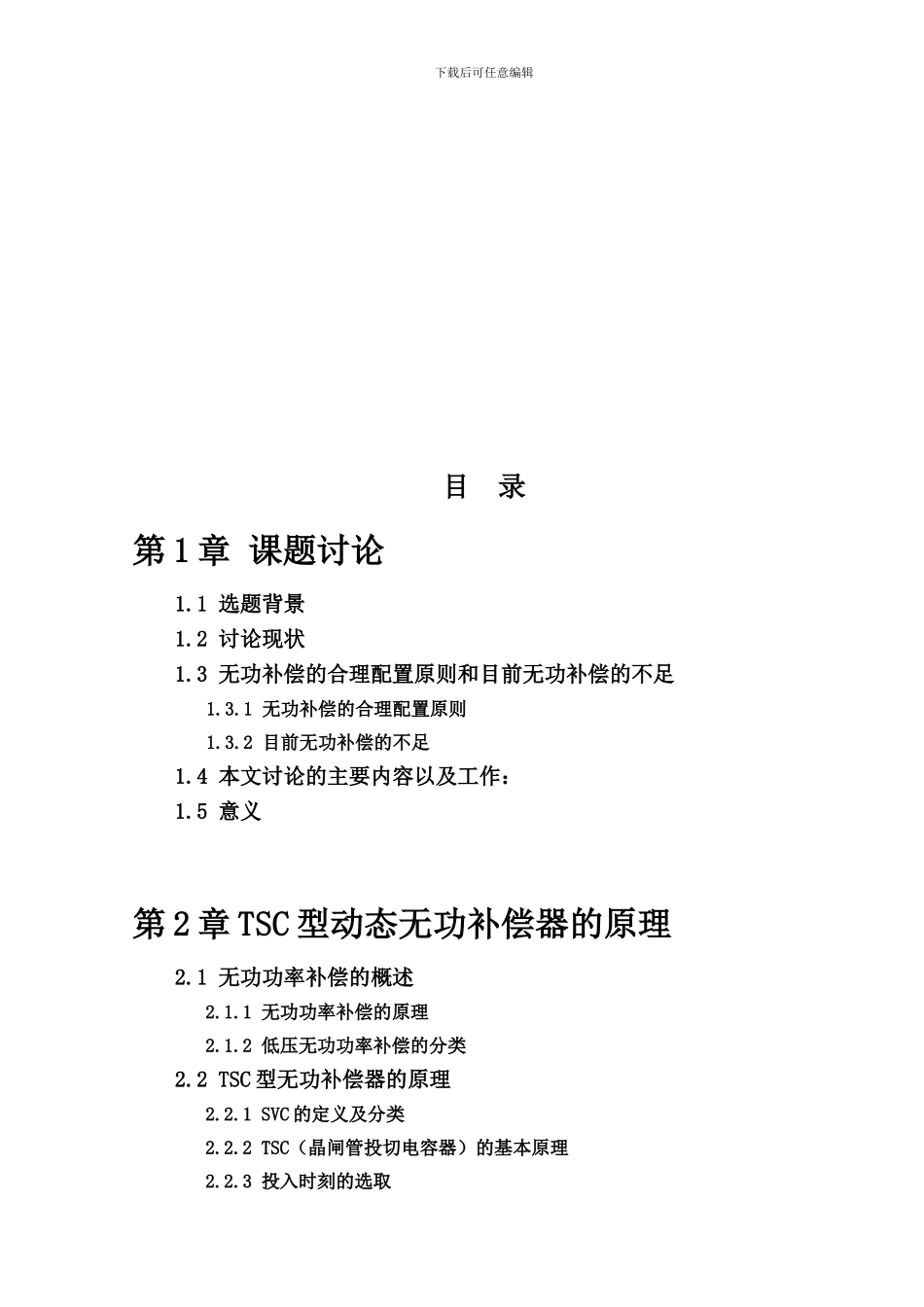

基于晶闸管投切电容器（TSC）的无功补偿讨论作 者： 专 业：班 级： 学 号：指导老师：2024 年 4 月 20 日下载后可任意编辑下载后可任意编辑目 录第 1 章 课题讨论1.1 选题背景1.2 讨论现状1.3 无功补偿的合理配置原则和目前无功补偿的不足1.3.1 无功补偿的合理配置原则1.3.2 目前无功补偿的不足1.4 本文讨论的主要内容以及工作：1.5 意义第 2 章 TSC 型动态无功补偿器的原理2.1 无功功率补偿的概述2.1.1 无功功率补偿的原理2.1.2 低压无功功率补偿的分类2.2 TSC 型无功补偿器的原理2.2.1 SVC 的定义及分类2.2.2 TSC（晶闸管投切电容器）的基本原理2.2.3 投入时刻的选取下载后可任意编辑第 3 章 系统设计3.1 主电路的设计3.3.1 电容器的接线方式3.3.2 电容器的分组方式3.3.3 电容器投切单元3.2 实现方案3.3 实验步骤3.3.1 接线3.3.2 调试步骤3.4 波形图3.5 数据记录3.6 结果分析第 4 章 基于 NISTLAB 的控制器系统仿真4.1 仿真软件介绍4.2 仿真模型的建立4.3 仿真结果及其分析4.4 本章小结参考文献致谢 下载后可任意编辑基于晶闸管投切电容器（TSC）的无功补偿讨论电气工程及其自动化(专升本)专业 摘要：冲击性负荷大量接入电网，引起电网电压波动和闪变、三相供电不平衡以及电压电流波形畸变等，造成电网电能质量的严重恶化。针对电力系统中无功补偿装置进展的现状，本文讨论设计了一种基于晶闸管的ＴＳＣ型无功补偿装置控制器。该装置以实时检测为依据，以低压网为最佳补偿对象。本文主要讨论了无功补偿对电网性能的改善，无功补偿控制器的控制算法，以及控制器的软硬件设计。算法采纳模糊控制，以电压无功及瞬时的电容器状态为输入，通过模糊推理得到电容器的最佳投切量和延时时间。控制器的核心芯片采纳ＴＩ公司的ＴＭＳ３２０Ｆ２８１２，它具有比其它单片机控制运算速度高，实时性好的特点。采纳晶闸管与接触器相结合控制投切电容器，实现了电容器快速、无弧、无振荡。为了实现该装置具有的功能，本文在选择了芯片的基础上还设计了一些外围设备的硬件电路，它们包括采样、计算、显示、通讯电路等。还设计了控制系统的控制程序，给出了控制软件的结构框图。最后又对系统建模，并用ＭＡＴＬＡＢ对系统进行了仿真，由补偿前后的仿真波形图证明了此控制器的有效性。关键词：TSC 无功补偿 下载后可任意编辑下载后可任意编辑第 1 章 课题讨论1.1 选题背景随着电力电子技术及计...
