电缆桥架安装施工方案范文

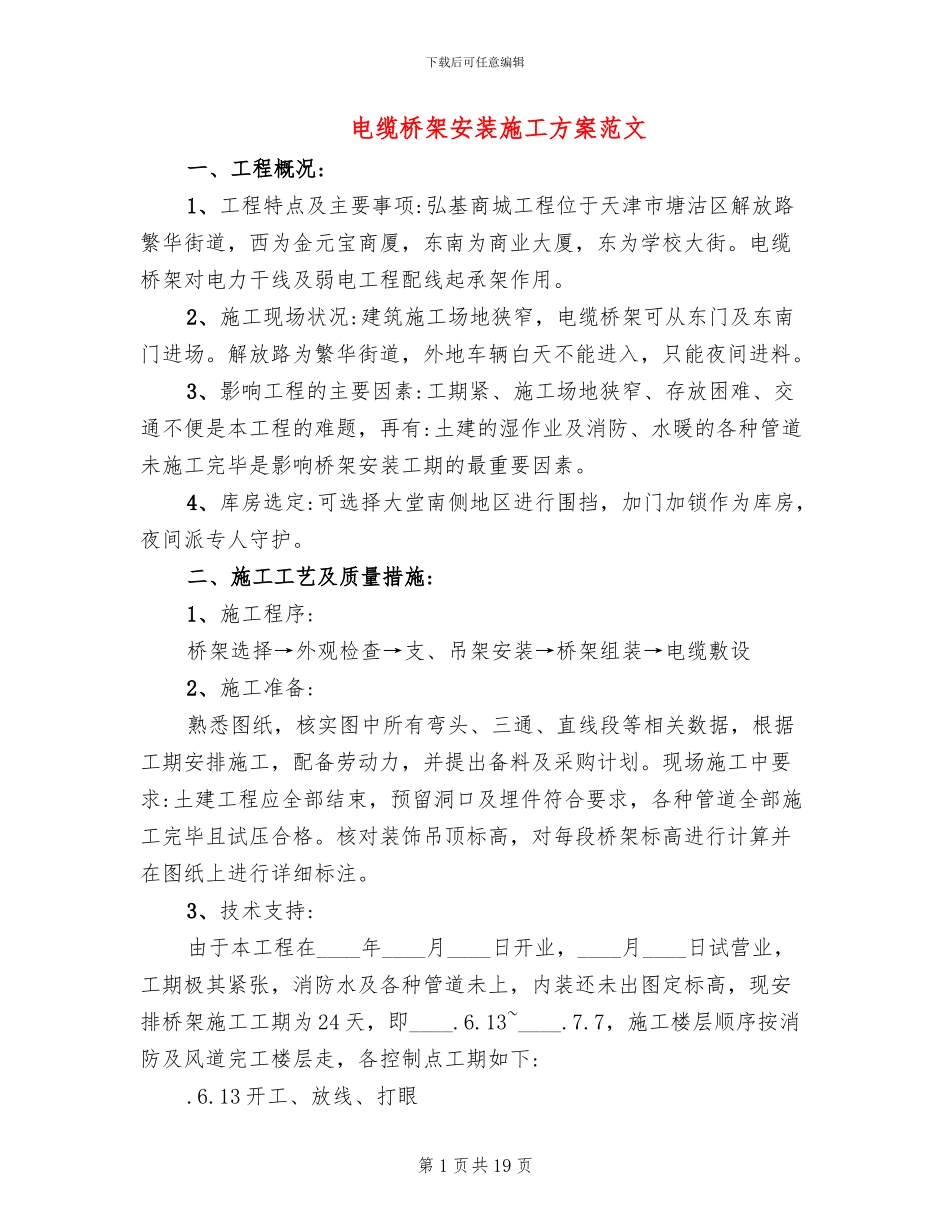

下载后可任意编辑电缆桥架安装施工方案范文一、工程概况:1、工程特点及主要事项:弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。电缆桥架对电力干线及弱电工程配线起承架作用。2、施工现场状况:建筑施工场地狭窄，电缆桥架可从东门及东南门进场。解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。3、影响工程的主要因素:工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有:土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。4、库房选定:可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。二、施工工艺及质量措施:1、施工程序:桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备:熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划。现场施工中要求:土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。3、技术支持:由于本工程在____年____月____日开业，____月____日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为 24 天，即____.6.13~____.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下:.6.13 开工、放线、打眼第 1 页共 19 页下载后可任意编辑.6.16~____支吊架施工.6.16~7.6 桥架组装、敷设完毕200.7.7 调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特别点应落实到班组每一个人，并让他们知道本次施工的流程及进度。首先，对每个进入本项目施工的人员要进行技术考核，电工焊工必须持有“特别工种上岗证”，同时，在施工中进行考察，对不合格的施工人员坚决清除，以保证本次电缆桥架安装工程的人员素养。4、技术要求:(1)桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、锌瘤等缺陷，喷涂应平整、光滑、均匀、不起皮、无气泡。(2)在按图施工的前提下，桥架应尽可能在建筑物、构筑物上安装，并应满足安装要求、维修要求。(3)桥架上部距棚或障碍物应尽量大于____米(个别点可例外)。(4)桥架水平敷设时，支吊架间距为____米，垂直敷设固定点为____米，吊杆规格为 oslash;10~oslash;12...
