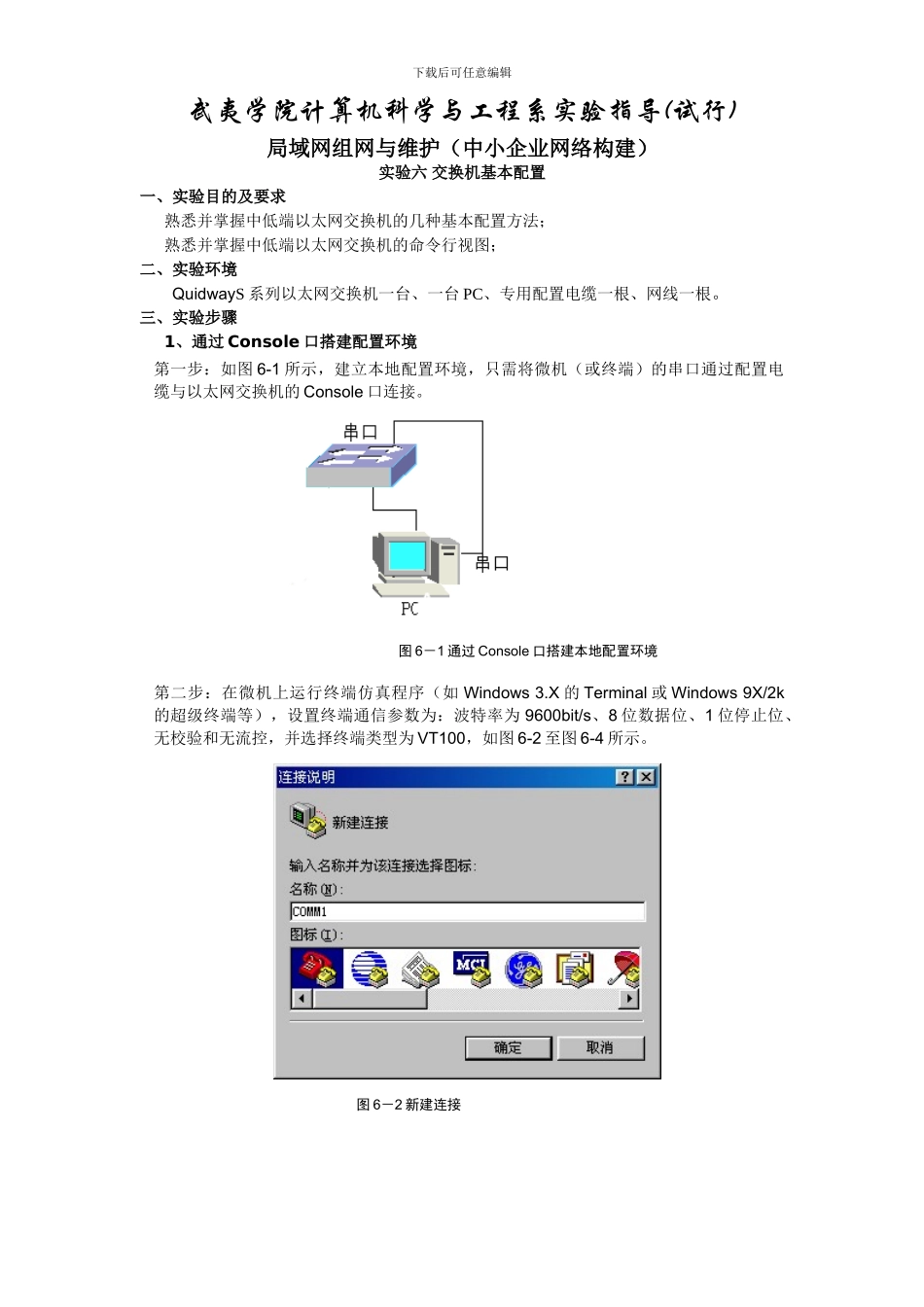

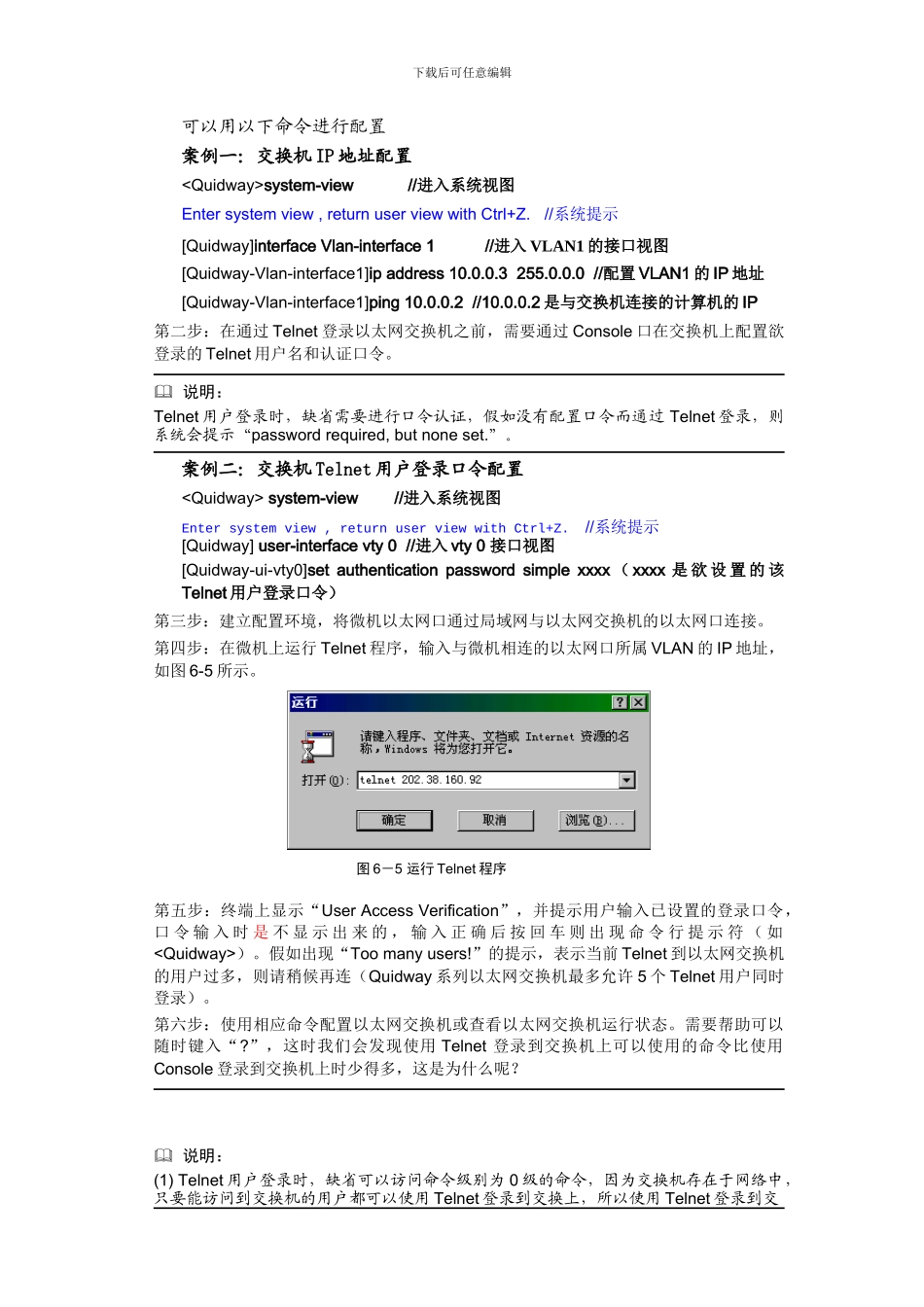

下载后可任意编辑武夷学院计算机科学与工程系实验指导(试行)局域网组网与维护（中小企业网络构建）实验六 交换机基本配置一、实验目的及要求熟悉并掌握中低端以太网交换机的几种基本配置方法；熟悉并掌握中低端以太网交换机的命令行视图；二、实验环境QuidwayS 系列以太网交换机一台、一台 PC、专用配置电缆一根、网线一根。三、实验步骤1、通过 Console 口搭建配置环境第一步：如图 6-1 所示，建立本地配置环境，只需将微机（或终端）的串口通过配置电缆与以太网交换机的 Console 口连接。图 6－1 通过 Console 口搭建本地配置环境第二步：在微机上运行终端仿真程序（如 Windows 3.X 的 Terminal 或 Windows 9X/2k的超级终端等），设置终端通信参数为：波特率为 9600bit/s、8 位数据位、1 位停止位、无校验和无流控，并选择终端类型为 VT100，如图 6-2 至图 6-4 所示。图 6－2 新建连接下载后可任意编辑图 6－3 连接端口设置图 6－4 端口通信参数设置第三步：以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如）。第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。需要帮助可以随时键入“?”，具体的配置命令请参考本书中以后各实验的内容。2、通过 Telnet 搭建配置环境假如用户已经通过 Console 口正确配置以太网交换机管理 VLAN 接口的 IP 地址（在 VLAN 接口视图下使用 ip address 命令），并已指定与终端相连的以太网端口属于该管理 VLAN（在 VLAN 视图下使用 port 命令），这时可以利用 Telnet 登录到以太网交换机，然后对以太网交换机进行配置。第一步：在通过 Telnet 登录以太网交换机之前，需要通过 Console 口在交换机上配置欲登录交换机的 IP 地址，因为用 Telnet 登录交换机是通过网络进行连接的，而在网络中标识一台网络设备需要 IP 地址。交换机的 IP 地址应该和与他相连的计算机在同一个网络中。下载后可任意编辑可以用以下命令进行配置案例一：交换机 IP 地址配置system-view //进入系统视图 Enter system view , return user view with Ctrl+Z. //系统提示 [Quidway]interface Vlan-interface 1 //进入 VLAN1 的接口视图 [Quidway-Vlan-interface1]ip address 10.0.0.3 255.0.0.0 //配置 VLAN1 的 IP 地址 [Quidway-Vlan-interface...
