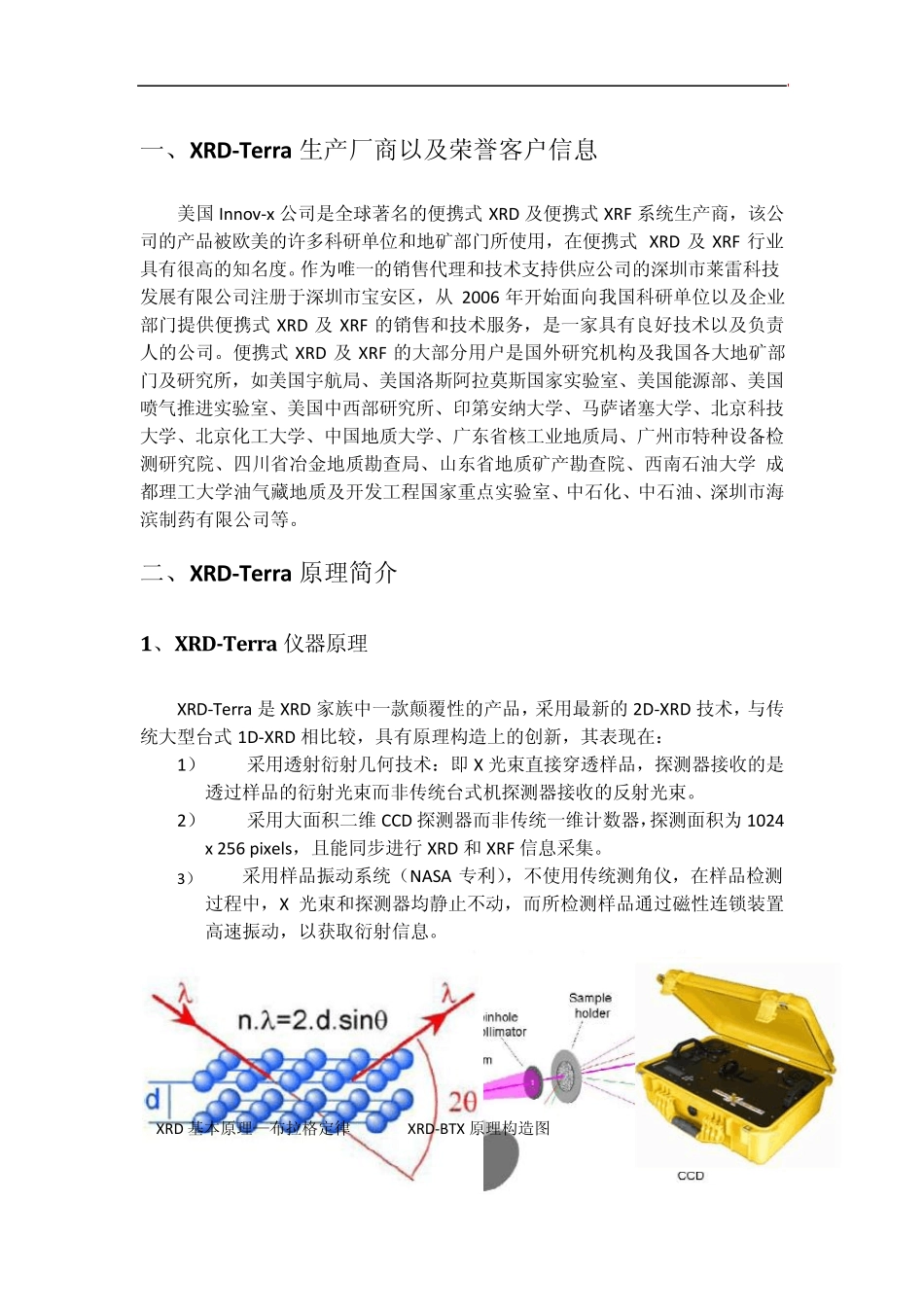

一、XRD-Terra 生产厂商以及荣誉客户信息 美国 Innov-x 公司是全球著名的便携式 XRD 及便携式 XRF 系统生产商，该公司的产品被欧美的许多科研单位和地矿部门所使用，在便携式 XRD 及 XRF 行业具有很高的知名度。作为唯一的销售代理和技术支持供应公司的深圳市莱雷科技发展有限公司注册于深圳市宝安区，从 2006 年开始面向我国科研单位以及企业部门提供便携式 XRD 及 XRF 的销售和技术服务，是一家具有良好技术以及负责人的公司。便携式 XRD 及 XRF 的大部分用户是国外研究机构及我国各大地矿部门及研究所，如美国宇航局、美国洛斯阿拉莫斯国家实验室、美国能源部、美国喷气推进实验室、美国中西部研究所、印第安纳大学、马萨诸塞大学、北京科技大学、北京化工大学、中国地质大学、广东省核工业地质局、广州市特种设备检测研究院、四川省冶金地质勘查局、山东省地质矿产勘查院、西南石油大学-成都理工大学油气藏地质及开发工程国家重点实验室、中石化、中石油、深圳市海滨制药有限公司等。 二、XRD-Terra 原理简介 1、XRD-Terra 仪器原理 XRD-Terra 是 XRD 家族中一款颠覆性的产品，采用最新的 2D-XRD 技术，与传统大型台式 1D-XRD 相比较，具有原理构造上的创新，其表现在： 1） 采用透射衍射几何技术：即X 光束直接穿透样品，探测器接收的是 透过样品的衍射光束而非传统台式机探测器接收的反射光束。 2） 采用大面积二维CCD 探测器而非传统一维计数器，探测面积为 1024 x 256 pixels，且能同步进行 XRD 和 XRF 信息采集。 3） 采用样品振动系统（NASA 专利），不使用传统测角仪，在样品检测过程中，X 光束和探测器均静止不动，而所检测样品通过磁性连锁装置高速振动，以获取衍射信息。 XRD 基本原理—布拉格定律 XRD-BTX 原理构造图 XRD-Terra 机体 2、XRD-Terra 测试原理 XRD-Terra 测试分为三步，启动仪器（无需仪器校正）—制样装样—检测。使用 XRD-Terra 专门配置的样品制备系统，将样品研磨成粉末（粒径 D<150um），然后装填进样品室中（样品量 m~15mg），X 光束穿透样品，探测器接收衍射光束，形成衍射图谱，得到样品信息。 1）样品制备及装填 碾碎 滤筛 取样 装填 2）样品测试过程 X 光束照射样品 样品对 X 光束产生衍射 探测器接收衍射线 形成衍射图谱 3）检测结果 XRD 衍射图谱 XRF 图谱 三、XRD-Terra 结构系统 X 光管、X 射线准直器、探...
