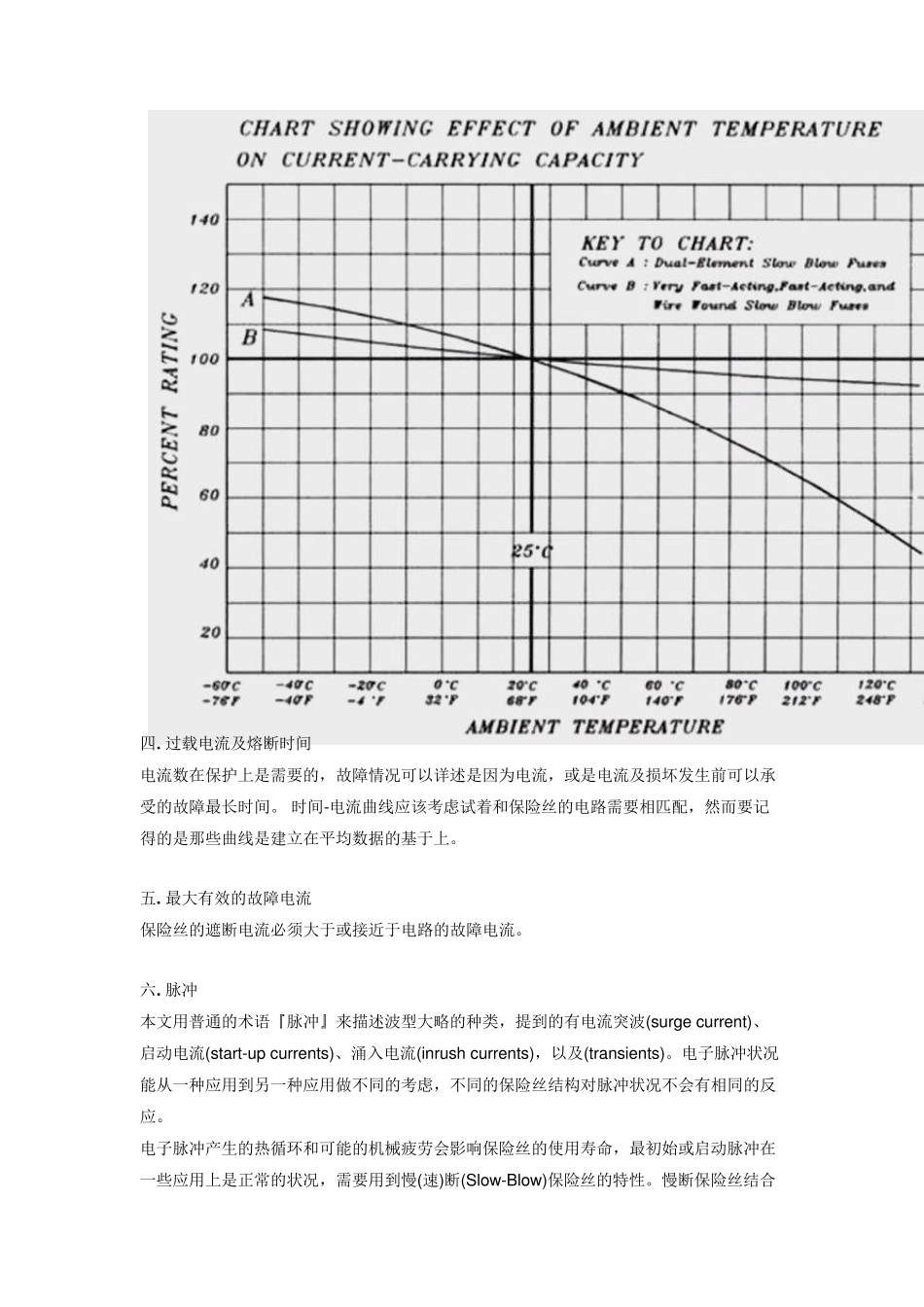

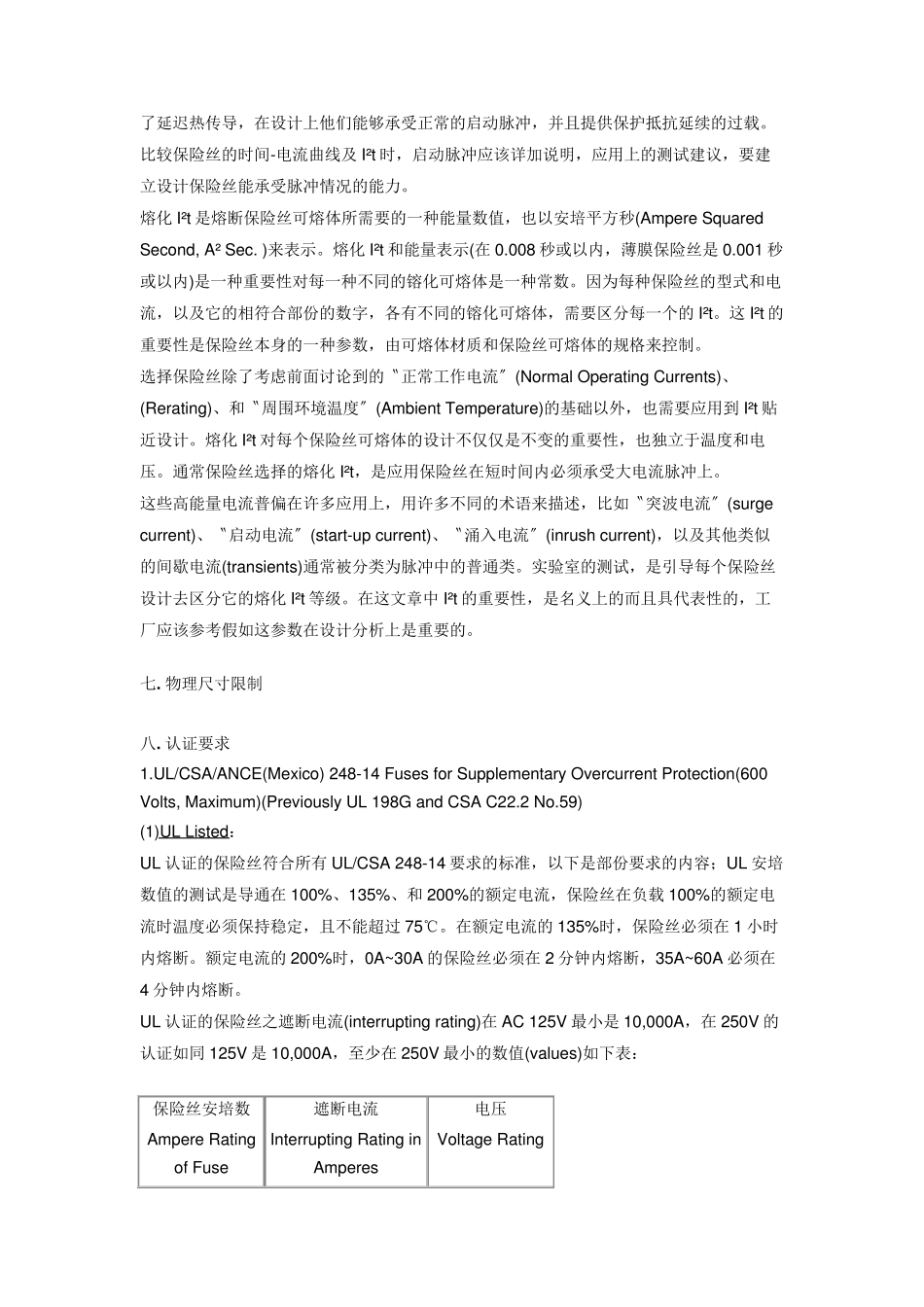

保险丝选型指南 保险丝选型相关因素如下: 一. 工作电流(Normal operating current) 二. 使用电压(Application Voltage, AC or DC) 三. 周围温度(Ambient temperature) 四. 过载电流及熔断时间(Overload current and length of time in which the fuse must open) 五. 最大有效的故障电流(Maximum available fault current) 六. 脉冲(Pulses, Surge Currents, Inrush Currents,Start-up Current,and Circuit Transients) 七. 物理尺寸限制,如长度,直径或高度(Physical size limitations, such as length, diameter, or height) 八. 代理商认证要求,如UL, CSA,VDE, METI, MITI or Military(Agency Approvals required, such as UL, CSA,VDE, METI, MITI or Military) 一. 工作电流 保险丝的额定电流在25℃时,运行上是代表性地降低 25%,避免 nuisance blowing。例如,某保险丝的额定电流是 10A,通常建议在周围温度25℃时运行电流不超过7.5A。 二. 使用电压 保险丝的额定电压,要大于或等于有效的电路电压。 三. 周围温度 保险丝的电流负载容量测试是在25℃时进行,会因为周围温度的改变而影响。较高的周围温度保险丝运行上较热,而且会缩短保险丝的使用寿命,相反的运行的温度较低,会延长保险丝的使用寿命。 正常运行电流趋近或超过保险丝的额定电流时,保险丝的运行温度也会较高。实际经验指出,保险丝在室温应该最后不确定地,假如运行电流不超过保险丝目录上电流的75%。 四. 过载电流及熔断时间 电流数在保护上是需要的,故障情况可以详述是因为电流,或是电流及损坏发生前可以承受的故障最长时间。 时间-电流曲线应该考虑试着和保险丝的电路需要相匹配,然而要记得的是那些曲线是建立在平均数据的基于上。 五. 最大有效的故障电流 保险丝的遮断电流必须大于或接近于电路的故障电流。 六. 脉冲 本文用普通的术语『脉冲』来描述波型大略的种类,提到的有电流突波(surge current)、启动电流(start-up currents)、涌入电流(inrush currents),以及(transients)。电子脉冲状况能从一种应用到另一种应用做不同的考虑,不同的保险丝结构对脉冲状况不会有相同的反应。 电子脉冲产生的热循环和可能的机械疲劳会影响保险丝的使用寿命,最初始或启动脉冲在一些应用上是正常的状况,需要用到慢(速)断(Slow -Blow )保险丝的特性。慢断保险丝结合了...
