信号发生器和交流电压表实验报告

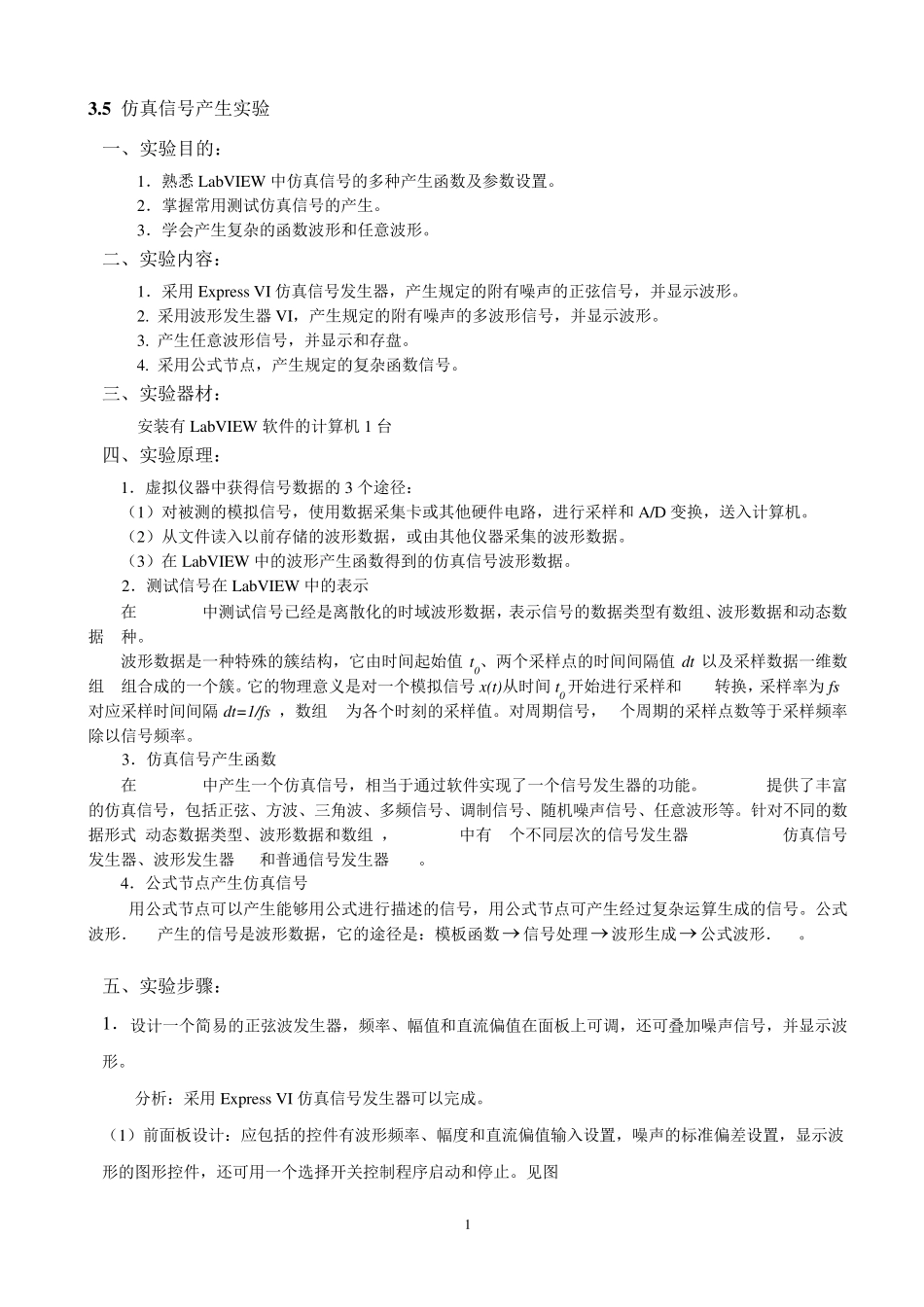

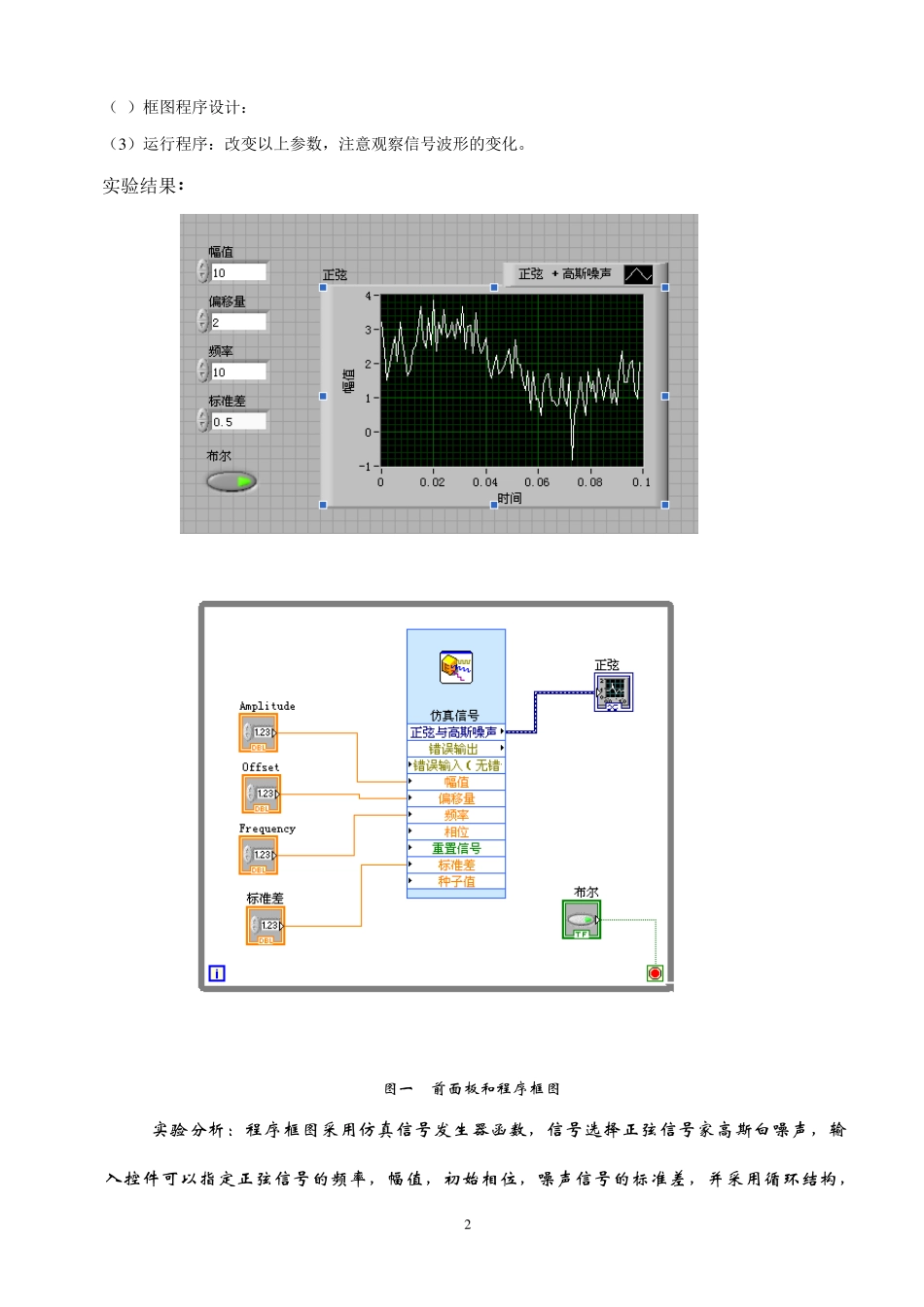

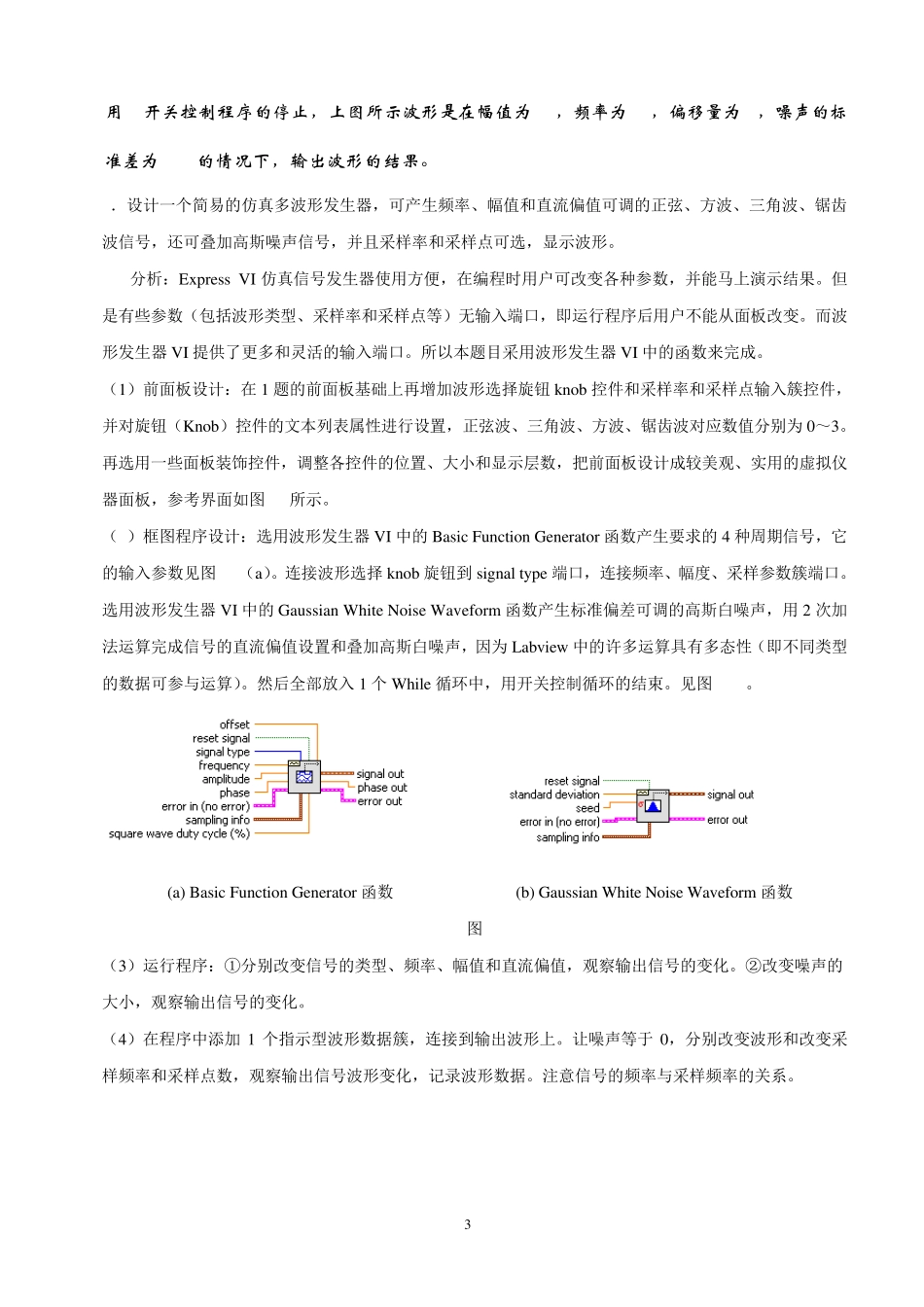

1 3 .5 仿真信号产生实验 一、实验目的： 1．熟悉 LabVIEW 中仿真信号的多种产生函数及参数设置。 2．掌握常用测试仿真信号的产生。 3．学会产生复杂的函数波形和任意波形。 二、实验内容： 1．采用 Express VI 仿真信号发生器，产生规定的附有噪声的正弦信号，并显示波形。 2. 采用波形发生器 VI，产生规定的附有噪声的多波形信号，并显示波形。 3. 产生任意波形信号，并显示和存盘。 4. 采用公式节点，产生规定的复杂函数信号。 三、实验器材： 安装有 LabVIEW 软件的计算机 1 台 四、实验原理： 1．虚拟仪器中获得信号数据的 3 个途径： （1）对被测的模拟信号，使用数据采集卡或其他硬件电路，进行采样和 A/D 变换，送入计算机。 （2）从文件读入以前存储的波形数据，或由其他仪器采集的波形数据。 （3）在 LabVIEW 中的波形产生函数得到的仿真信号波形数据。 2．测试信号在 LabVIEW 中的表示 在 LabVIEW中测试信号已经是离散化的时域波形数据，表示信号的数据类型有数组、波形数据和动态数据 3种。 波形数据是一种特殊的簇结构，它由时间起始值 t0、两个采样点的时间间隔值 dt 以及采样数据一维数组 Y组合成的一个簇。它的物理意义是对一个模拟信号x (t)从时间 t0 开始进行采样和 A/D转换，采样率为 fs,对应采样时间间隔 dt=1/fs ，数组 Y为各个时刻的采样值。对周期信号，1个周期的采样点数等于采样频率除以信号频率。 3．仿真信号产生函数 在 LabVIEW中产生一个仿真信号，相当于通过软件实现了一个信号发生器的功能。LabVIEW提供了丰富的仿真信号，包括正弦、方波、三角波、多频信号、调制信号、随机噪声信号、任意波形等。针对不同的数据形式(动态数据类型、波形数据和数组)，LabVIEW中有 3个不同层次的信号发生器(Express VI仿真信号发生器、波形发生器 VI和普通信号发生器 VI)。 4．公式节点产生仿真信号 用公式节点可以产生能够用公式进行描述的信号，用公式节点可产生经过复杂运算生成的信号。公式波形．Vi产生的信号是波形数据，它的途径是：模板函数 信号处理 波形生成 公式波形．vi。 五、实验步骤： 1．设计一个简易的正弦波发生器，频率、幅值和直流偏值在面板上可调，还可叠加噪声信号，并显示波形。 分析：采用 Express VI 仿真信号发生器可以完成。 （1）前面板设计：应包括的控件有波形频率、幅度和直流偏值输入设置，噪声的标准偏差设置...
