虚拟仪器（LabVIEW）在电控车辆实训系统中的应用VIP专享

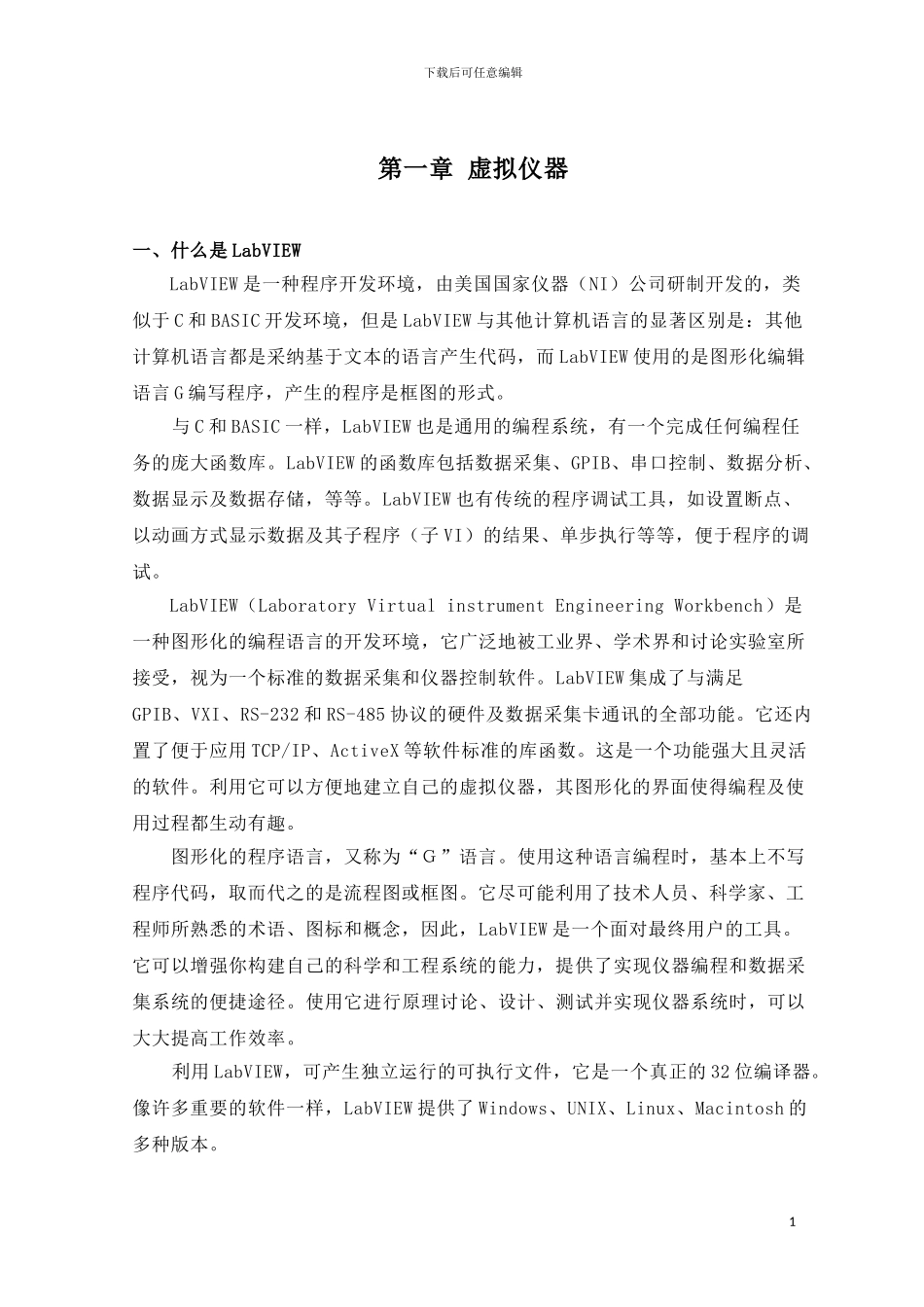

下载后可任意编辑第一章 虚拟仪器一、什么是 LabVIEWLabVIEW 是一种程序开发环境，由美国国家仪器（NI）公司研制开发的，类似于 C 和 BASIC 开发环境，但是 LabVIEW 与其他计算机语言的显著区别是：其他计算机语言都是采纳基于文本的语言产生代码，而 LabVIEW 使用的是图形化编辑语言 G 编写程序，产生的程序是框图的形式。与 C 和 BASIC 一样，LabVIEW 也是通用的编程系统，有一个完成任何编程任务的庞大函数库。LabVIEW 的函数库包括数据采集、GPIB、串口控制、数据分析、数据显示及数据存储，等等。LabVIEW 也有传统的程序调试工具，如设置断点、以动画方式显示数据及其子程序（子 VI）的结果、单步执行等等，便于程序的调试。LabVIEW（Laboratory Virtual instrument Engineering Workbench）是一种图形化的编程语言的开发环境，它广泛地被工业界、学术界和讨论实验室所接受，视为一个标准的数据采集和仪器控制软件。LabVIEW 集成了与满足GPIB、VXI、RS-232 和 RS-485 协议的硬件及数据采集卡通讯的全部功能。它还内置了便于应用 TCP/IP、ActiveX 等软件标准的库函数。这是一个功能强大且灵活的软件。利用它可以方便地建立自己的虚拟仪器，其图形化的界面使得编程及使用过程都生动有趣。 图形化的程序语言，又称为“Ｇ”语言。使用这种语言编程时，基本上不写程序代码，取而代之的是流程图或框图。它尽可能利用了技术人员、科学家、工程师所熟悉的术语、图标和概念，因此，LabVIEW 是一个面对最终用户的工具。它可以增强你构建自己的科学和工程系统的能力，提供了实现仪器编程和数据采集系统的便捷途径。使用它进行原理讨论、设计、测试并实现仪器系统时，可以大大提高工作效率。利用 LabVIEW，可产生独立运行的可执行文件，它是一个真正的 32 位编译器。像许多重要的软件一样，LabVIEW 提供了 Windows、UNIX、Linux、Macintosh 的多种版本。1 下载后可任意编辑 二、什么是虚拟仪器虚拟仪器（virtual instrumention）是基于计算机的仪器。计算机和仪器的密切结合是目前仪器进展的一个重要方向。粗略地说这种结合有两种方式，一种是将计算机装入仪器，其典型的例子就是所谓智能化的仪器。随着计算机功能的日益强大以及其体积的日趋缩小，这类仪器功能也越来越强大，目前已经出现含嵌入式系统的仪器。另一种方式是将仪器装入计算机。以通用的计算机硬件及操作系统为依托，实现各种仪器功能。虚拟仪器...
