信意电子0.96寸OLED模块使用手册

信意电子0.96寸OLED模块使用手册_第1页
1/6
信意电子0.96寸OLED模块使用手册_第2页
2/6
信意电子0.96寸OLED模块使用手册_第3页
3/6

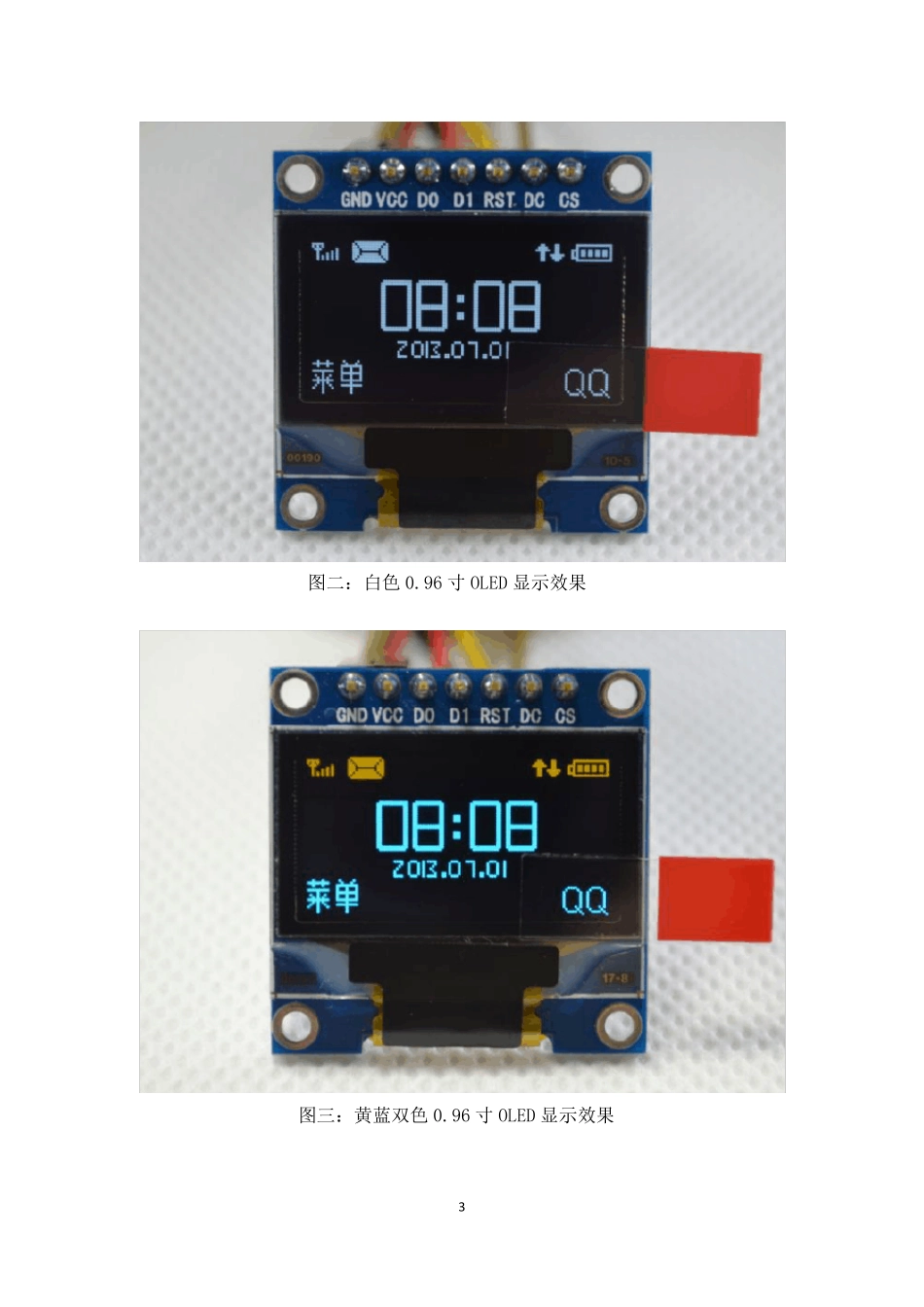

1信意电子0.96 寸O LED 模块说明书目录一、O LED 技术特点..................................................................2二、O LED 模块介绍..................................................................2三、0.96 寸O LED 模块特点....................................................5四、管脚定义...........................................................................5五、客户应用案例...................................................................62一、O LED 技术特点(1)OLED 器件的核心层厚度很薄,厚度可以小于1mm,为液晶的1/3。(2)OLED 器件为全固态机构,无真空,液体物质,抗震性好,可以适应巨大的加速度,振动等恶劣环境。(3)主动发光的特性使OLED 几乎没有视角限制,视角一般可达到170 度,具有较宽的视角,从侧面也不会失真。(4)OLED 显示屏的响应时间超过TFT—LCD 液晶屏。TFT—LCD 的响应时间大约使几十毫秒,现在做得最好的TFT—LCD 响应时间也只有12 毫秒。而 OLED 显示屏的响应时间大约是几微秒到几十微秒。(5)OLED 低温特性好,在零下 40 摄氏度都能正常显示,目前航天服上也使用OLED 作为显示屏。而 TFT—LCD 的响应速度随温度发生变化,低温下,其响应速度变慢,因此,液晶在低温下显示效果不好。(6)OLED 采用有机发光原理,所需材料很少,制作上比采用液体发光的液晶工序少,液晶显示屏少 3 道工序,成本大幅降低。(7)OLED 采用的二极管会自行发光,因此不需要背面光源,发光转化效率高,能耗比液晶低,OLED 能够在不同材质的基板上制造,厂家甚至可以将电路印刷在弹性材料上——做成能弯曲的柔软显示器。(8)低电压直流驱动,5V 以下,用电池就能点亮。高亮度,可达300 明流以上。二、O LED 模块介绍:1、OLED 模块显示效果图:图一:蓝色 0.96 寸 OLED 显示效果3图二:白色0.96 寸OLED 显示效果图三:黄蓝双色0.96 寸OLED 显示效果40.96 寸OLED 模块详细尺寸:0.96 寸OLED 屏幕详细尺寸:52、 0.96 寸 OLED 模 块 简 介 :信 意 电 子 的 0.96 寸 OLED 模 块 采 用 高 亮 度 ,低 功 耗 的 OLED 屏 ,显 示 颜 色 纯 正 ,在 阳 光 下 有 很 好 的 可 视 效 果 。 模 块 供 电 可 以 是 3.3V 也 可 以 是 5V, 不 需 要 修 改 模块 电 路...
