修改25HZ相敏轨道电路检修作业程序及质量标准

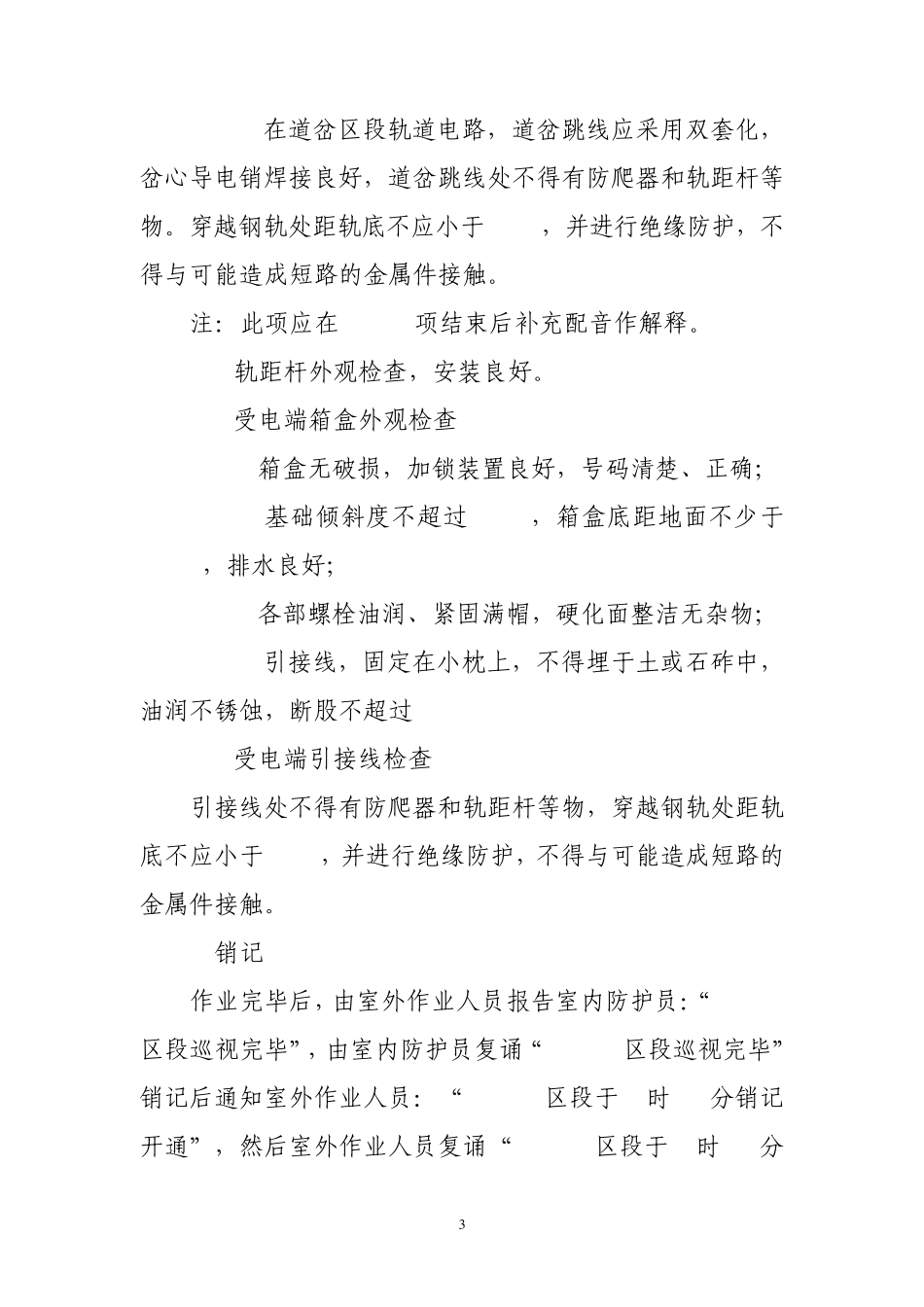

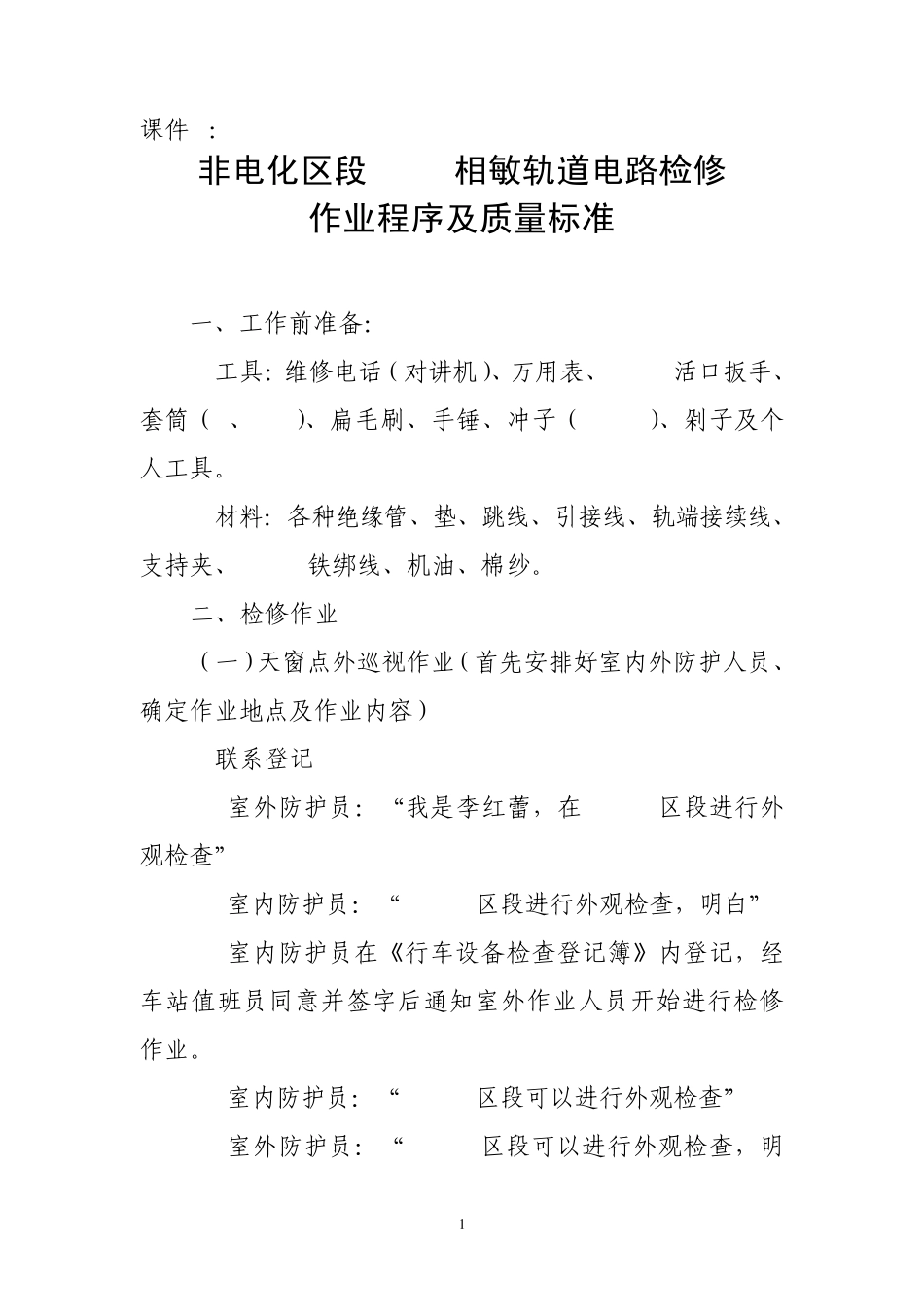

1 课件1： 非电化区段25HZ相敏轨道电路检修 作业程序及质量标准 一、工作前准备： 1.工具：维修电话（对讲机）、万用表、300mm活口扳手、套筒（5、6mm）、扁毛刷、手锤、冲子（9.8mm）、剁子及个人工具。 2.材料：各种绝缘管、垫、跳线、引接线、轨端接续线、支持夹、1.6mm铁绑线、机油、棉纱。 二、检修作业 （一）天窗点外巡视作业（首先安排好室内外防护人员、确定作业地点及作业内容） 1.联系登记 1.1室外防护员：“我是李红蕾，在3-23WG区段进行外观检查” 1.2室内防护员：“3-23WG区段进行外观检查，明白” 1.3室内防护员在《行车设备检查登记簿》内登记，经车站值班员同意并签字后通知室外作业人员开始进行检修作业。 1.4室内防护员：“3-23WG区段可以进行外观检查” 1.5室外防护员：“3-23WG区段可以进行外观检查，明 2 白” 2.设备检查程序及标准 2.1送电端箱盒外观检查 2.1.1箱盒无破损，加锁装置良好，号码清楚、正确； 2.1.2基础倾斜度不超过 10cm，箱盒底距地面不少于150cm，排水良好； 2.1.3各部螺栓油润、紧固满帽，硬化面整洁无杂物； 2.1.4引接线，固定在小枕上，不得埋于土或石砟中，油润不锈蚀，断股不超过 1/5; 2.2 送电端引接线检查 引接线处不得有防爬器和轨距杆等物，穿越钢轨处距轨底不应小于 30mm，并进行绝缘防护，不得与可能造成短路的金属件接触。 2.3通道设备检查 2.3.1钢轨绝缘应做到钢轨、槽型绝缘、鱼尾板相吻合，轨端绝缘安装应与钢轨接头保持平直；道钉、扣件不得碰鱼尾板；装有轨端绝缘处的轨缝应保持 6mm-10mm，两钢轨头保持水平，高低相差不大于 2mm，在钢轨绝缘处的轨枕保持坚固，道床捣固良好。 2.3.2接续线采用双套化，塞钉打入深度至少应与轨腰平，露出不超过 5mm，塞钉与塞钉孔要全面紧密接触，并涂漆封闭，线条紧贴鱼尾板，达到平、紧、直； 3 2.3.3在道岔区段轨道电路，道岔跳线应采用双套化，岔心导电销焊接良好，道岔跳线处不得有防爬器和轨距杆等物。穿越钢轨处距轨底不应小于 30mm，并进行绝缘防护，不得与可能造成短路的金属件接触。 注：此项应在 2.2.2项结束后补充配音作解释。 2.4轨距杆外观检查，安装良好。 2.5受电端箱盒外观检查 2.5.1箱盒无破损，加锁装置良好，号码清楚、正确； 2.5.2基础倾斜度不超过 10cm，箱盒底距地面不少于150cm，排水良好； 2.5.3各部螺栓油润、紧固满帽，硬化面整洁无杂物； 2.5.4引接线，固定在小枕上，不得埋于...
