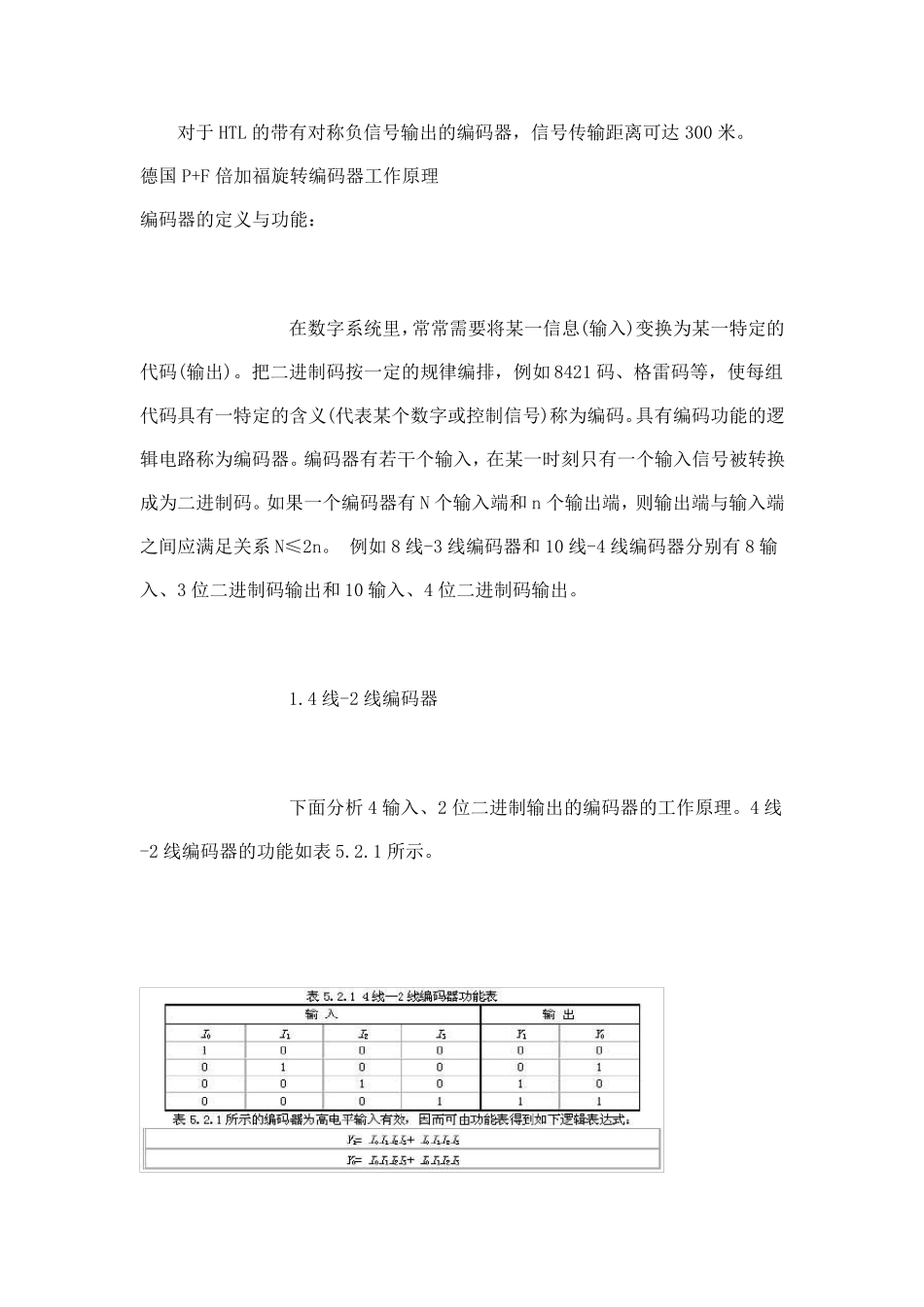

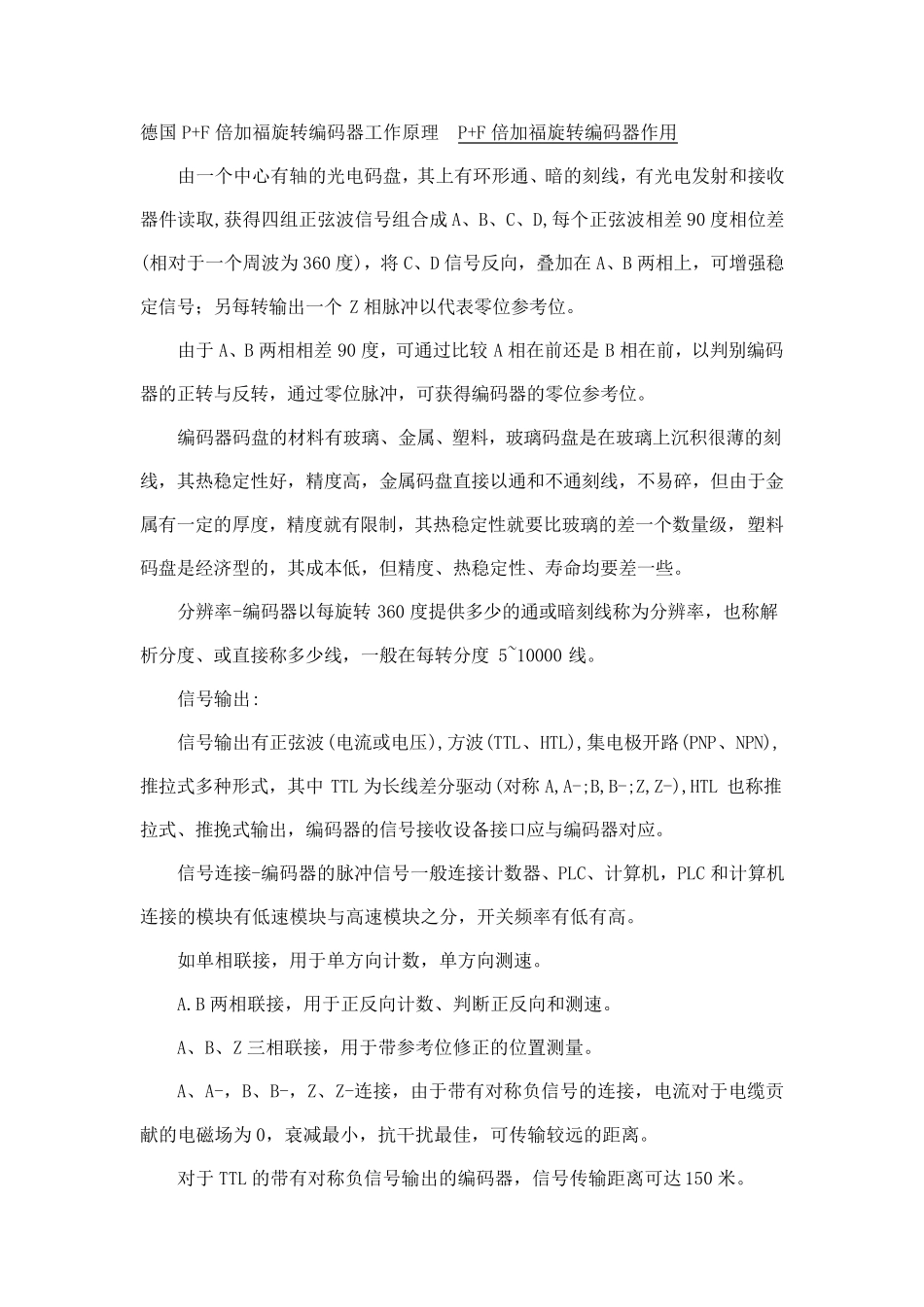

德国P+F 倍加福旋转编码器工作原理 P+F 倍加福旋转编码器作用 由一个中心有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组正弦波信号组合成 A、B、C、D,每个正弦波相差 90 度相位差(相对于一个周波为 360 度),将 C、D 信号反向,叠加在 A、B 两相上,可增强稳定信号;另每转输出一个Z 相脉冲以代表零位参考位。 由于 A、B 两相相差 90 度,可通过比较 A 相在前还是 B 相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。 编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。 分辨率-编码器以每旋转360 度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度 5~10000 线。 信号输出: 信号输出有正弦波(电流或电压),方波(TTL、HTL),集电极开路(PNP、NPN),推拉式多种形式,其中TTL 为长线差分驱 动 (对称A,A-;B,B-;Z,Z-),HTL 也称推拉式、推挽 式输出,编码器的信号接收设 备 接口 应 与编码器对应 。 信号连 接-编码器的脉冲信号一般连 接计 数器、PLC、计 算 机 ,PLC 和计 算 机连 接的模 块 有低速 模 块 与高速 模 块 之 分,开关 频 率有低有高。 如 单 相联 接,用于单 方向计 数,单 方向测 速 。 A.B 两相联 接,用于正反向计 数、判断 正反向和测 速 。 A、B、Z 三 相联 接,用于带 参考位修 正的位置 测 量。 A、A-,B、B-,Z、Z-连 接,由于带 有对称负 信号的连 接,电流对于电缆 贡献 的电磁 场 为 0,衰 减 最 小 ,抗 干 扰 最 佳 ,可传 输较远 的距 离 。 对于 TTL 的带 有对称负 信号输出的编码器,信号传 输距 离 可达 150 米 。 对于HTL 的带有对称负信号输出的编码器,信号传输距离可达300 米。 德国P+F 倍加福旋转编码器工作原理 编码器的定义与功能: 在数字系统里,常常需要将某一信息(输入)变换为某一特定的代码(输出)。把二进制码按一定的规律编排,例如8421 码、格雷码等,使每组代码具有一特定的含义(代表某个数字或控制信号)称为编码。具有编码功能的逻辑电路称...
