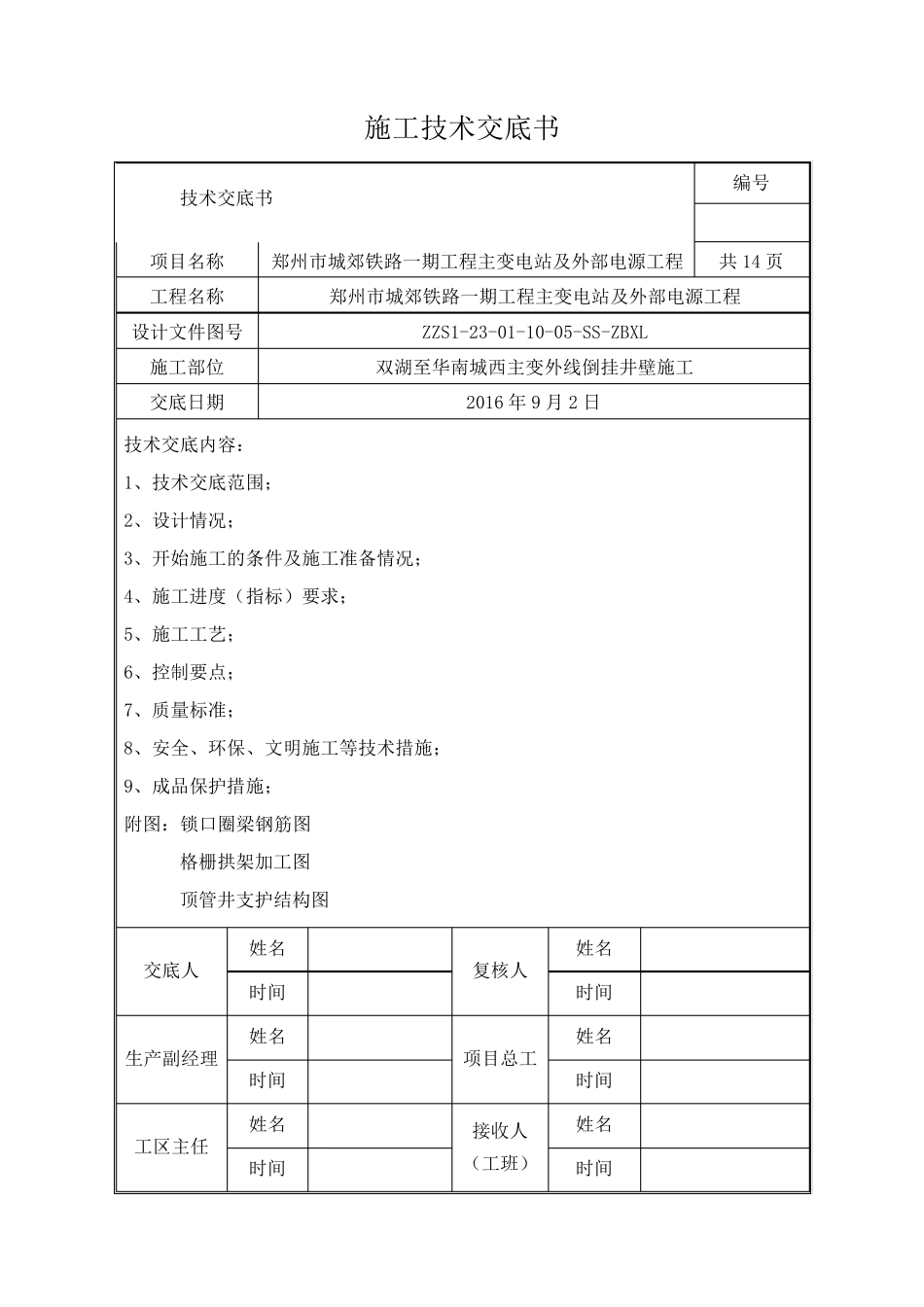

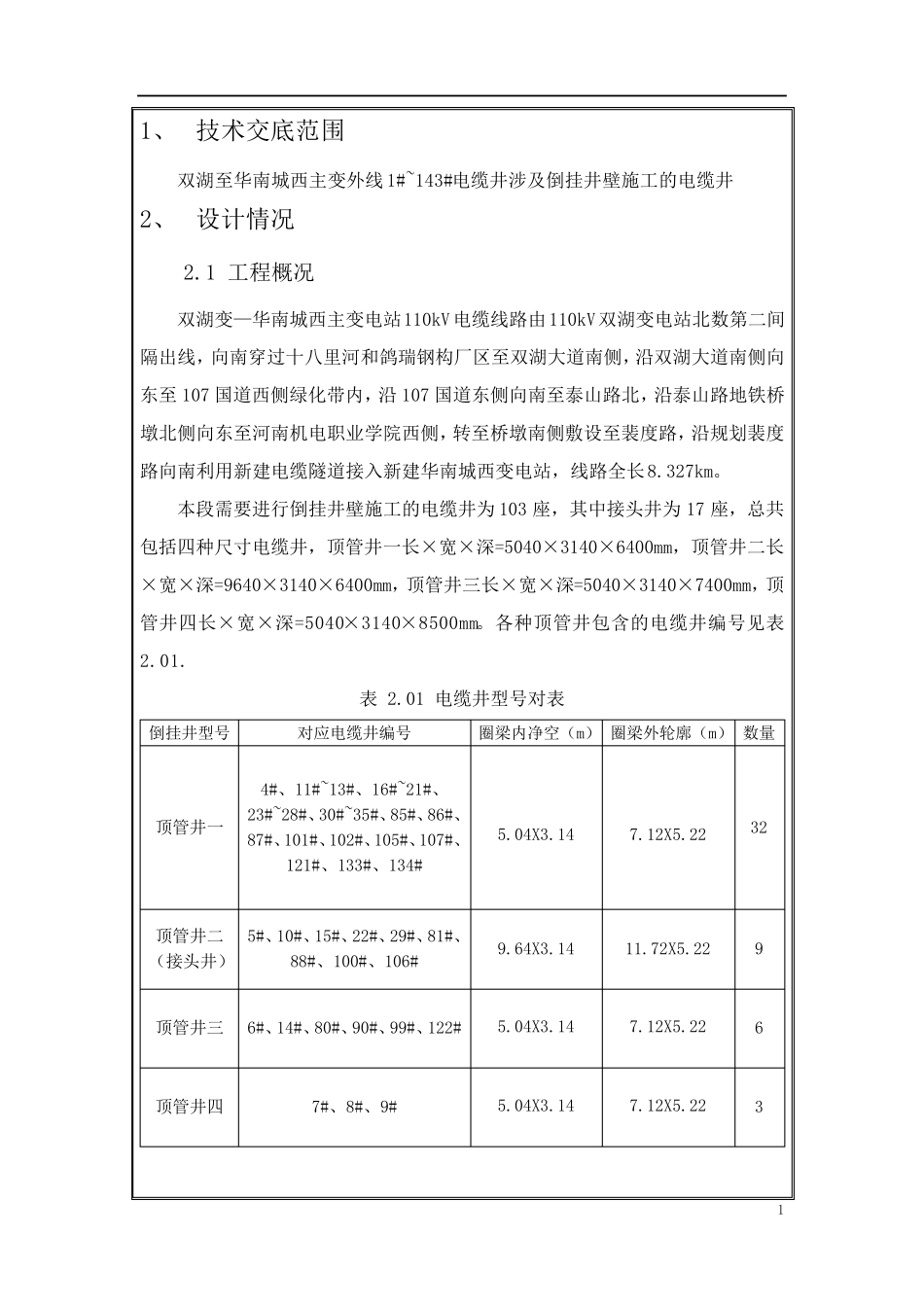

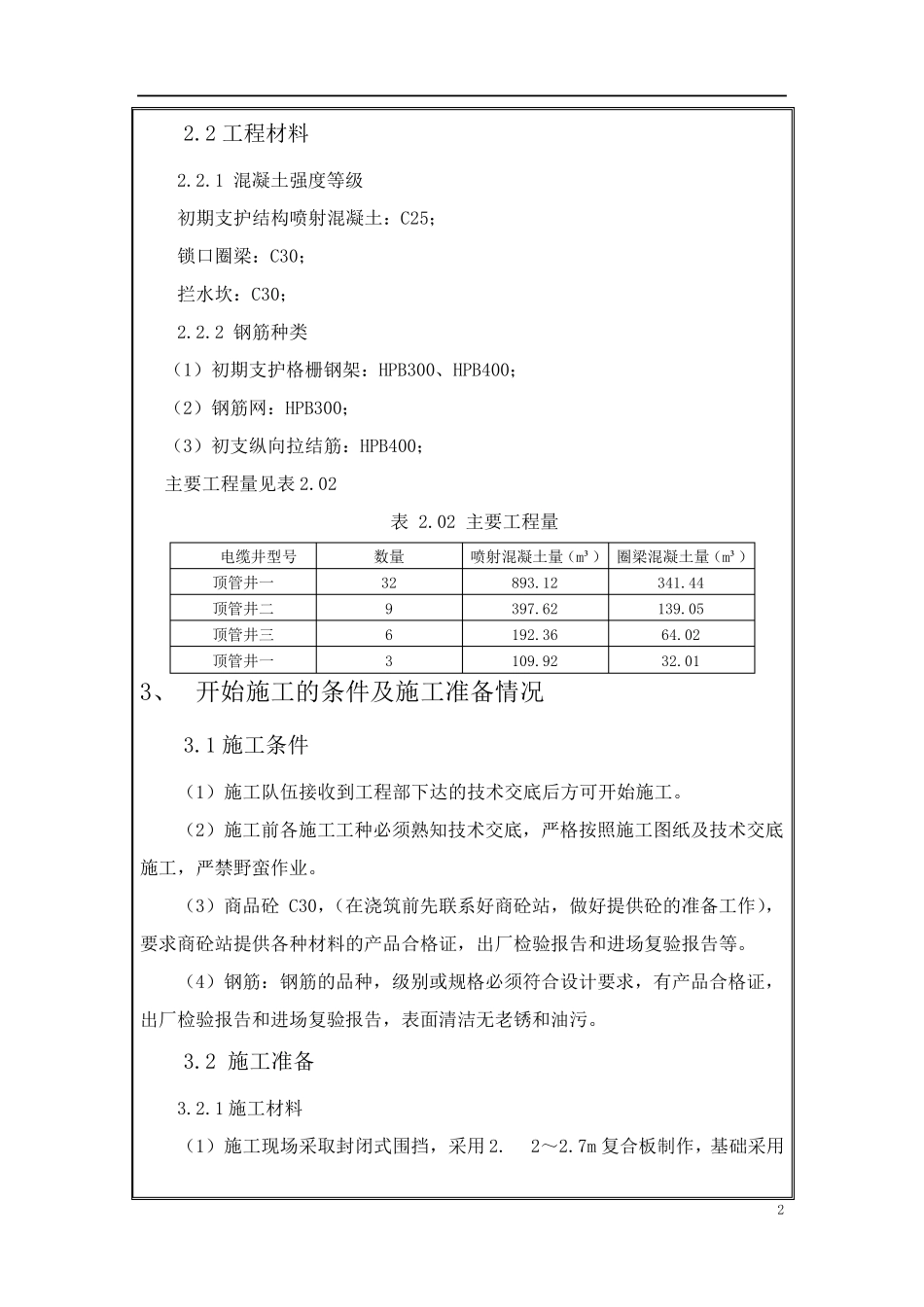

施工技术交底书 技术交底书 编号 项目名称 郑州市城郊铁路一期工程主变电站及外部电源工程 共14 页 工程名称 郑州市城郊铁路一期工程主变电站及外部电源工程 设计文件图号 ZZS1-23-01-10-05-SS-ZBXL 施工部位 双湖至华南城西主变外线倒挂井壁施工 交底日期 2016 年9 月2 日 技术交底内容: 1、技术交底范围; 2、设计情况; 3、开始施工的条件及施工准备情况; 4、施工进度(指标)要求; 5、施工工艺; 6、控制要点; 7、质量标准; 8、安全、环保、文明施工等技术措施; 9、成品保护措施; 附图:锁口圈梁钢筋图 格栅拱架加工图 顶管井支护结构图 交底人 姓名 复核人 姓名 时间 时间 生产副经理 姓名 项目总工 姓名 时间 时间 工区主任 姓名 接收人 (工班) 姓名 时间 时间 1 1、 技术交底范围 双湖至华南城西主变外线1#~143#电缆井涉及倒挂井壁施工的电缆井 2、 设计情况 2.1 工程概况 双湖变—华南城西主变电站110kV电缆线路由110kV双湖变电站北数第二间隔出线,向南穿过十八里河和鸽瑞钢构厂区至双湖大道南侧,沿双湖大道南侧向东至107 国道西侧绿化带内,沿107 国道东侧向南至泰山路北,沿泰山路地铁桥墩北侧向东至河南机电职业学院西侧,转至桥墩南侧敷设至裴度路,沿规划裴度路向南利用新建电缆隧道接入新建华南城西变电站,线路全长8.327km。 本段需要进行倒挂井壁施工的电缆井为103 座,其中接头井为17 座,总共包括四种尺寸电缆井,顶管井一长×宽×深=5040×3140×6400mm,顶管井二长×宽×深=9640×3140×6400mm,顶管井三长×宽×深=5040×3140×7400mm,顶管井四长×宽×深=5040×3140×8500mm。各种顶管井包含的电缆井编号见表 2.01. 表 2.01 电缆井型号对表 倒挂井型号 对应电缆井编号 圈梁内净空(m) 圈梁外轮廓(m) 数量 顶管井一 4#、11#~13#、16#~21#、23#~28#、30#~35#、85#、86#、87#、101#、102#、105#、107#、121#、133#、134# 5.04X3.14 7.12X5.22 32 顶管井二(接头井) 5#、10#、15#、22#、29#、81#、88#、100#、106# 9.64X3.14 11.72X5.22 9 顶管井三 6#、14#、80#、90#、99#、122# 5.04X3.14 7.12X5.22 6 顶管井四 7#、8#、9# 5.04X3.14 7.12X5.22 3 2 2.2 工程材料 2.2.1 混凝土强度等级 初期支护结构喷射混凝土:C25; 锁口圈梁:C30; 拦水坎:C30; 2.2.2 钢筋种类 (1)初期支护格栅钢架:HPB300...
