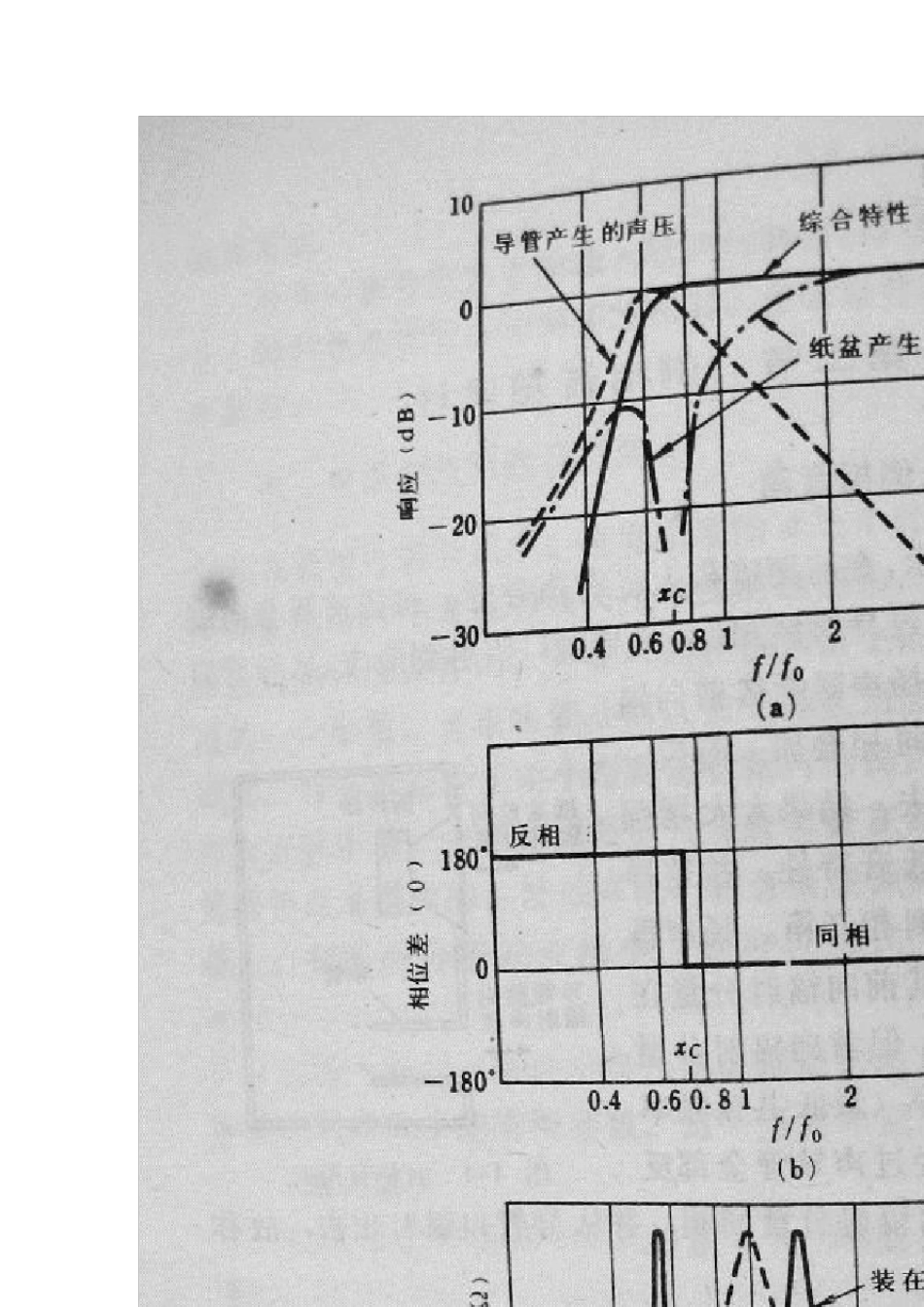

倒相音箱设计 一、什么是倒相音箱 如图所示，在前面障板上装有声导管，将扬声器背向辐射的部分声音经过导管倒相后，从导管口辐射到前方。从导管口辐射出的声音与扬声器纸盆前向辐射声音分量进行同向叠加，而后一并向前方辐射出去，结果大大增强了扬声器系统的低音特性。按这样设计的音箱，叫倒相音箱。扬声器背向辐射分量与其前向辐射分量在相位上是相反的。但背向辐射分量中比某一特定频率（最低共振频率f0b）高的成分能经过声导管全部反转成与扬声器前向辐射分量同相，并从导管口辐射出去，故称倒相。 倒相扬声器系统的特性之一，是具有丰富的低音量，听起来使人有舒展感。在音箱容积相同的条件下，低频重放下限频率可比封闭音箱展宽 60％左右。另外，在同样的低音极限要求下，倒相音箱容积为封闭音箱容积的 60％即可。总而言之，倒相音箱是一种用小型音箱就可能放出丰富低音的音箱。尽管如此，仍需要进行精心设计和严格调整，如果马虎从事，就不能获得理想的效果。 倒相音箱是一种具有很多优点的音箱，但其工 作 原 理要比封闭音箱稍 微 难 懂 一些 。在进行设计之前，如果能尽量多考 虑 一些 问 题 ，那 是很有好 处 的。对 于 初 学者 来说 ，经过努 力 ，可以 很快 达 到熟 悉 的程 度 。 图 4～ 5 图 4～ 5 是 说 明 倒 相 音 箱 工 作 原 理 的 特 性 曲 线 。 本 节 中 出 现 三 种 共 振 频 率 ， 即f0 f0c f0b ， 下 面 说 明 一 下 这 几 种 频 率 的 意 义 ： F0 是 扬 声 器 的 最 低 共 振 频 率 ， 是 将 扬 声 器 装 在 无 限 大 障 板 上 测 得 的 一 个 参 数 。 F0c 是 将 扬 声 器 装 在 封 闭 音 箱 内 测 得 的 最 低 共 振 频 率 ， 它 比 扬 声 器 的 f0 高 些 。 F0b是 将 扬 声 器 装 在 倒 相 音 箱 内 时 测 得 的 最 低 共 振 频 率 ，也 叫 声 导 管 的 调 谐 频 率 。 图 （ a） 是 声 压 频 率 特 性 。 如 果 设 计 得 很 好 ， 则 由 扬 声 器 纸 盆 前 向 辐 射 产 生 的 声压 和 声 导 管 前 向 辐 射 产 生 的 声 压 在 前 向 空 间 进 行 合 成 ，可 使 声 压 频 率 特 性 展 宽 到综 合 调 谐 频 率 f0b（ 图 中 的 xc...
