倒计时器的设计

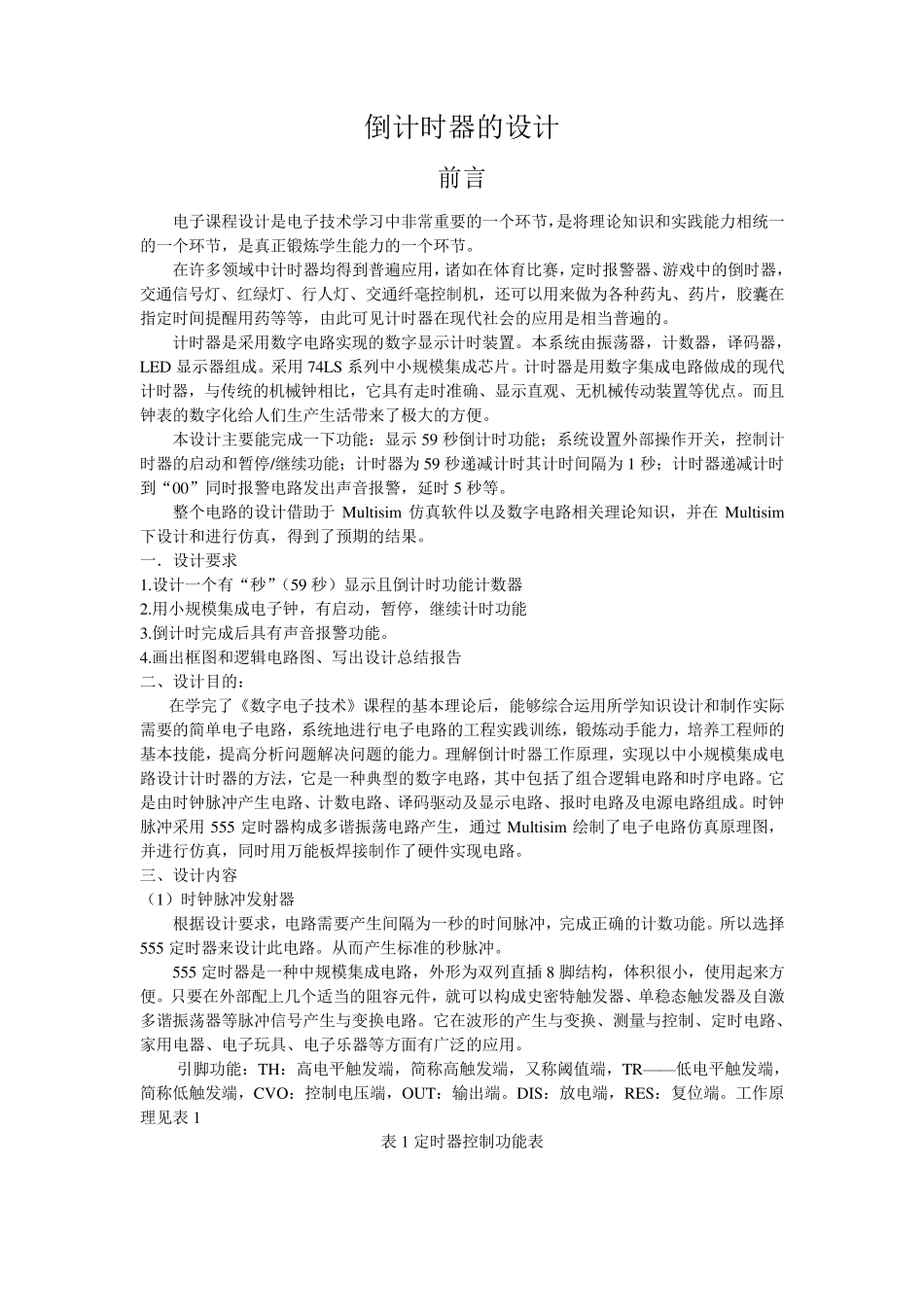

倒计时器的设计_第1页
1/6

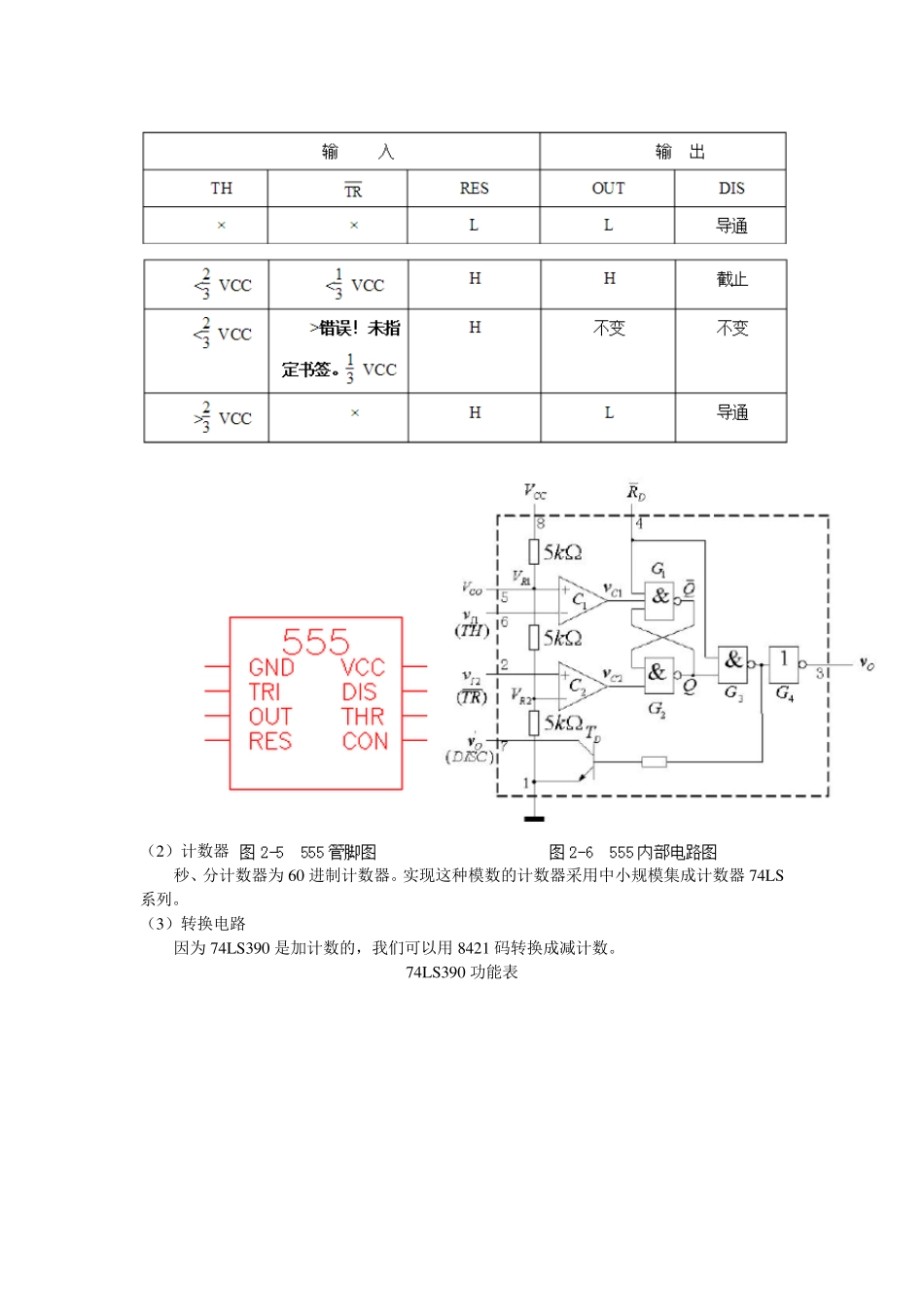

倒计时器的设计_第2页
2/6

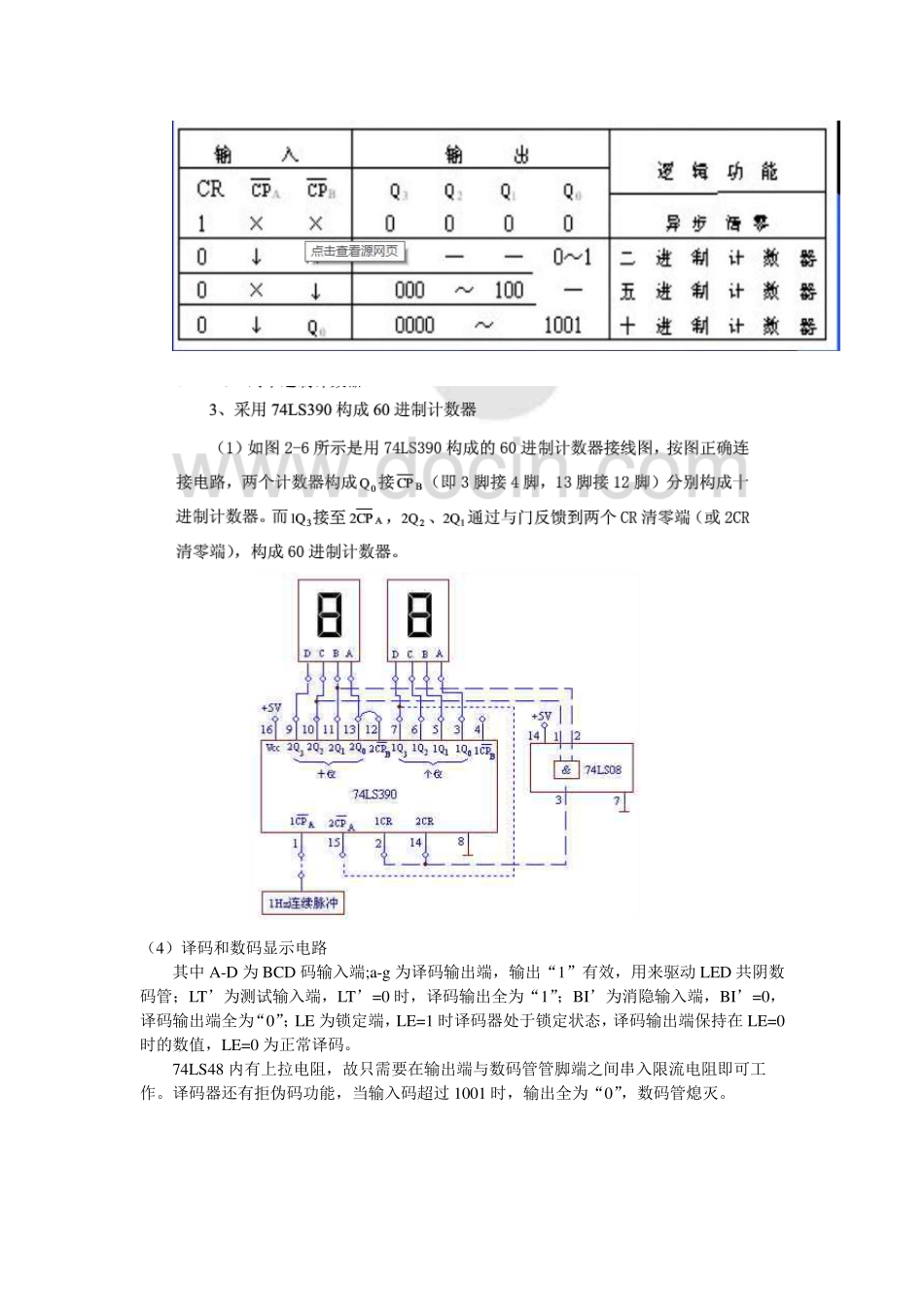

倒计时器的设计_第3页
3/6
倒计时器的设计 前言 电子课程设计是电子技术学习中非常重要的一个环节,是将理论知识和实践能力相统一的一个环节,是真正锻炼学生能力的一个环节。 在许多领域中计时器均得到普遍应用,诸如在体育比赛,定时报警器、游戏中的倒时器,交通信号灯、红绿灯、行人灯、交通纤毫控制机,还可以用来做为各种药丸、药片,胶囊在指定时间提醒用药等等,由此可见计时器在现代社会的应用是相当普遍的。 计时器是采用数字电路实现的数字显示计时装置。本系统由振荡器,计数器,译码器,LED 显示器组成。采用 74LS 系列中小规模集成芯片。计时器是用数字集成电路做成的现代计时器,与传统的机械钟相比,它具有走时准确、显示直观、无机械传动装置等优点。而且钟表的数字化给人们生产生活带来了极大的方便。 本设计主要能完成一下功能:显示 59 秒倒计时功能;系统设置外部操作开关,控制计时器的启动和暂停/继续功能;计时器为 59 秒递减计时其计时间隔为 1 秒;计时器递减计时到“00”同时报警电路发出声音报警,延时 5 秒等。 整个电路的设计借助于 Mu ltisim 仿真软件以及数字电路相关理论知识,并在 Mu ltisim下设计和进行仿真,得到了预期的结果。 一.设计要求 1.设计一个有“秒”(59 秒)显示且倒计时功能计数器 2.用小规模集成电子钟,有启动,暂停,继续计时功能 3.倒计时完成后具有声音报警功能。 4.画出框图和逻辑电路图、写出设计总结报告 二、设计目的: 在学完了《数字电子技术》课程的基本理论后,能够综合运用所学知识设计和制作实际需要的简单电子电路,系统地进行电子电路的工程实践训练,锻炼动手能力,培养工程师的基本技能,提高分析问题解决问题的能力。理解倒计时器工作原理,实现以中小规模集成电路设计计时器的方法,它是一种典型的数字电路,其中包括了组合逻辑电路和时序电路。它是由时钟脉冲产生电路、计数电路、译码驱动及显示电路、报时电路及电源电路组成。时钟脉冲采用 555 定时器构成多谐振荡电路产生,通过 Mu ltisim 绘制了电子电路仿真原理图,并进行仿真,同时用万能板焊接制作了硬件实现电路。 三、设计内容 (1)时钟脉冲发射器 根据设计要求,电路需要产生间隔为一秒的时间脉冲,完成正确的计数功能。所以选择555 定时器来设计此电路。从而产生标准的秒脉冲。 555 定时器是一种中规模集成电路,外形为双列直插 8 脚结构,体积很小,使用起来方便。只要在外部配上几个适当...
