储运罐区生产原理及工艺流程说明

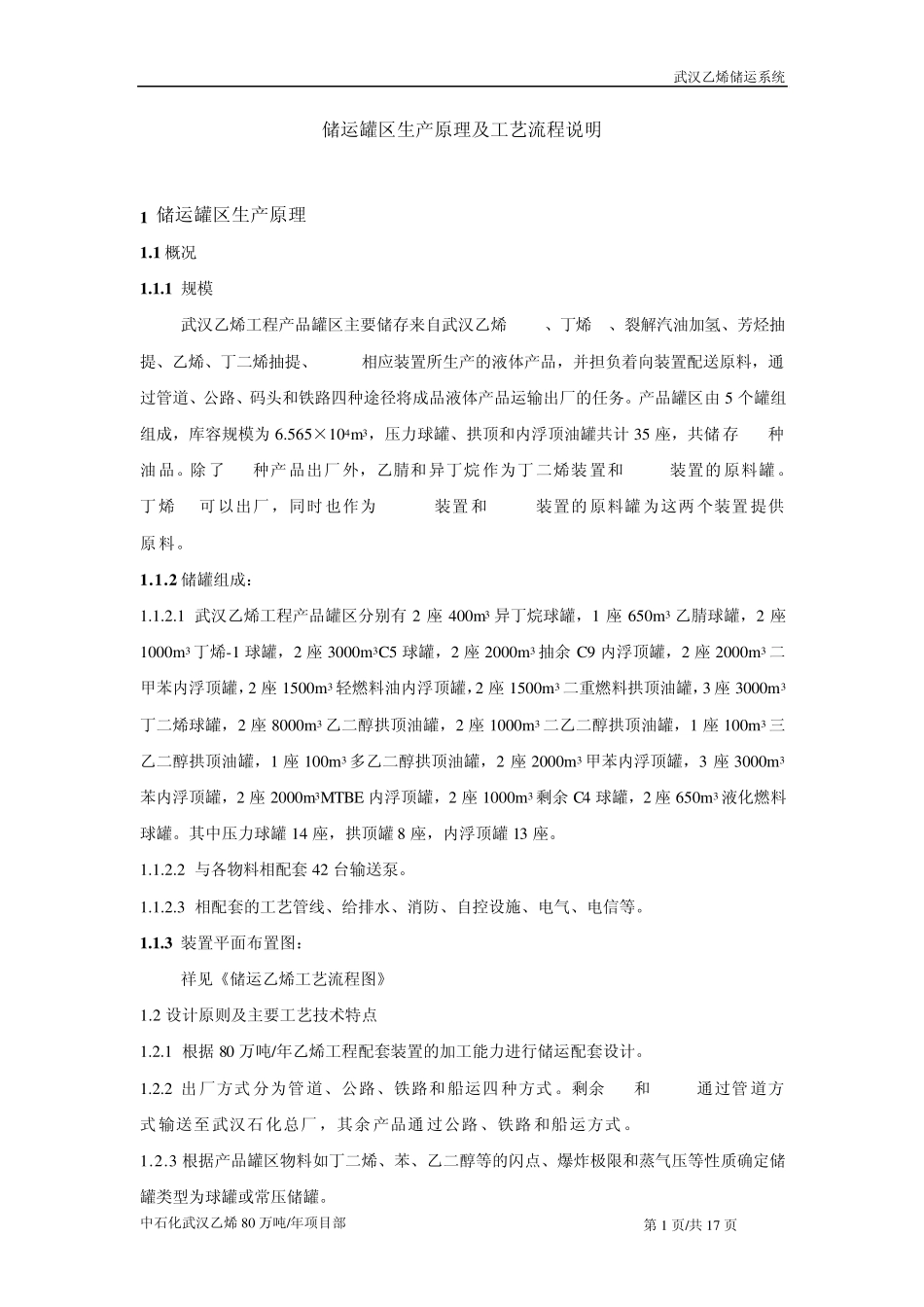

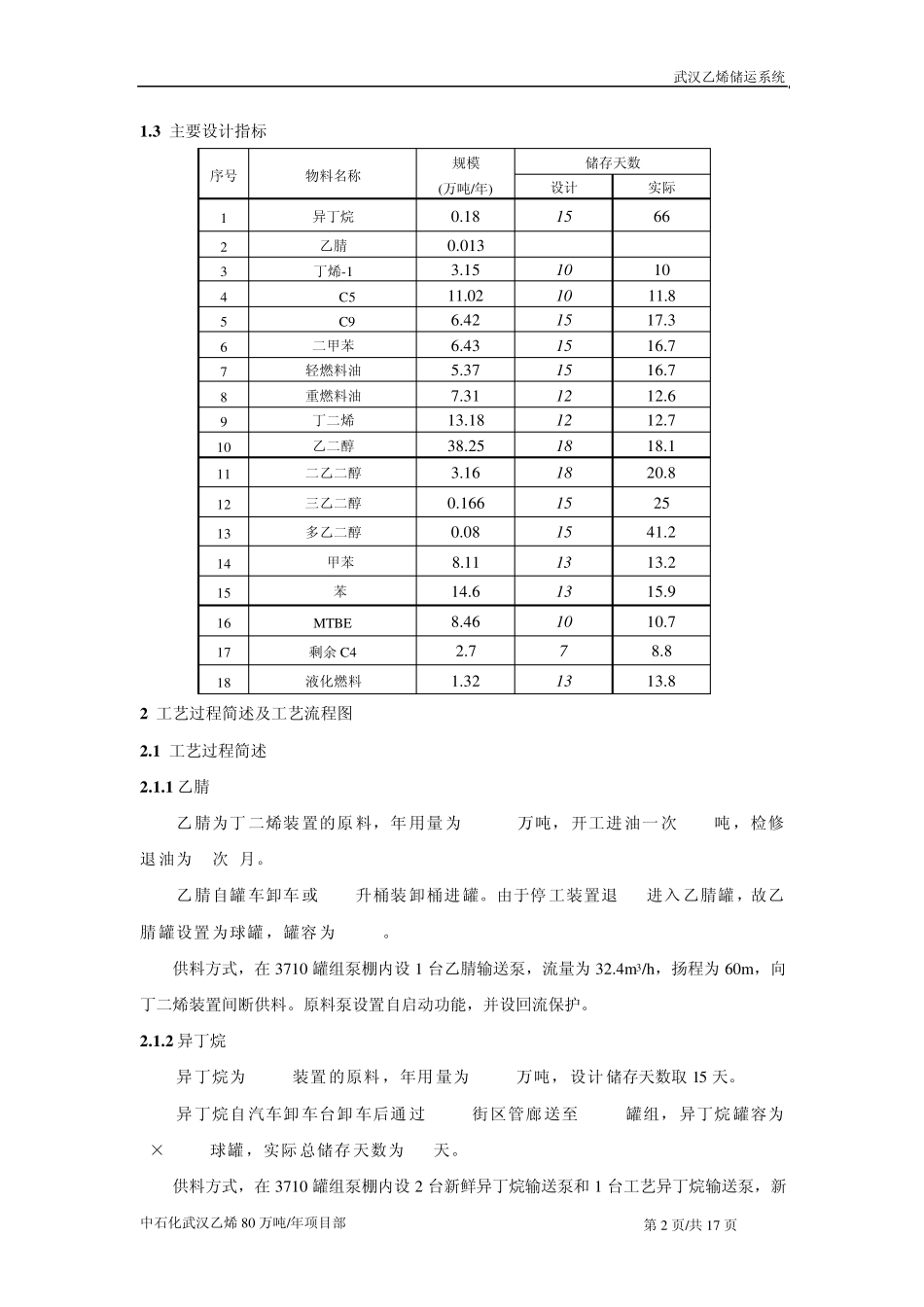

武汉乙烯储运系统 中石化武汉乙烯80 万吨/年项目部 第1 页/共17 页 储运罐区生产原理及工艺流程说明 1 储运罐区生产原理 1 .1 概况 1 .1 .1 规模 武汉乙烯工程产品罐区主要储存来自武汉乙烯MTBE、丁烯-1、裂解汽油加氢、芳烃抽提、乙烯、丁二烯抽提、EO/EG相应装置所生产的液体产品，并担负着向装置配送原料，通过管道、公路、码头和铁路四种途径将成品液体产品运输出厂的任务。产品罐区由5 个罐组组成，库容规模为6.565×104m 3，压力球罐、拱顶和内浮顶油罐共计 35 座，共储存18种油品。除了 16种产品出厂外，乙腈和异丁烷作为丁二烯装置和HDPE装置的原料罐。丁烯-1可以出厂，同时也作为LLDPE装置和HDPE装置的原料罐为这两个装置提供原料。 1 .1 .2 储罐组成： 1.1.2.1 武汉乙烯工程产品罐区分别有 2 座 400m 3 异丁烷球罐，1 座 650m 3 乙腈球罐，2 座1000m 3 丁烯-1 球罐，2 座 3000m 3C5 球罐，2 座 2000m 3 抽余 C9 内浮顶罐，2 座 2000m 3 二甲苯内浮顶罐，2 座 1500m 3 轻燃料油内浮顶罐，2 座 1500m 3 二重燃料拱顶油罐，3 座 3000m 3丁二烯球罐，2 座 8000m 3 乙二醇拱顶油罐，2 座 1000m 3 二乙二醇拱顶油罐，1 座 100m 3 三乙二醇拱顶油罐，1 座 100m 3 多乙二醇拱顶油罐，2 座 2000m 3 甲苯内浮顶罐，3 座 3000m 3苯内浮顶罐，2 座 2000m 3MTBE 内浮顶罐，2 座 1000m 3 剩余 C4 球罐，2 座 650m 3 液化燃料球罐。其中压力球罐14 座，拱顶罐8 座，内浮顶罐13 座。 1.1.2.2 与各物料相配套 42 台输送泵。 1.1.2.3 相配套的工艺管线、给排水、消防、自控设施、电气、电信等。 1 .1 .3 装置平面布置图： 祥见《储运乙烯工艺流程图》 1.2 设计原则及主要工艺技术特点 1.2.1 根据 80 万吨/年乙烯工程配套装置的加工能力进行储运配套设计。 1.2.2 出厂方式分为管道、公路、铁路和船运四种方式。剩余 C4和MTBE通过管道方式输送至武汉石化总厂，其余产品通过公路、铁路和船运方式。 1.2.3 根据产品罐区物料如丁二烯、苯、乙二醇等的闪点、爆炸极限和蒸气压等性质确定储罐类型为球罐或常压储罐。 武汉乙烯储运系统 中石化武汉乙烯 80 万吨/年项目部 第 2 页/共 17 页 1 .3 主要设计指标 序号 物料名称 规模 (万吨/年) 储存天数 设计 实际 1 异丁烷 0.18 15 66 2 乙腈 0.013 3 ...
