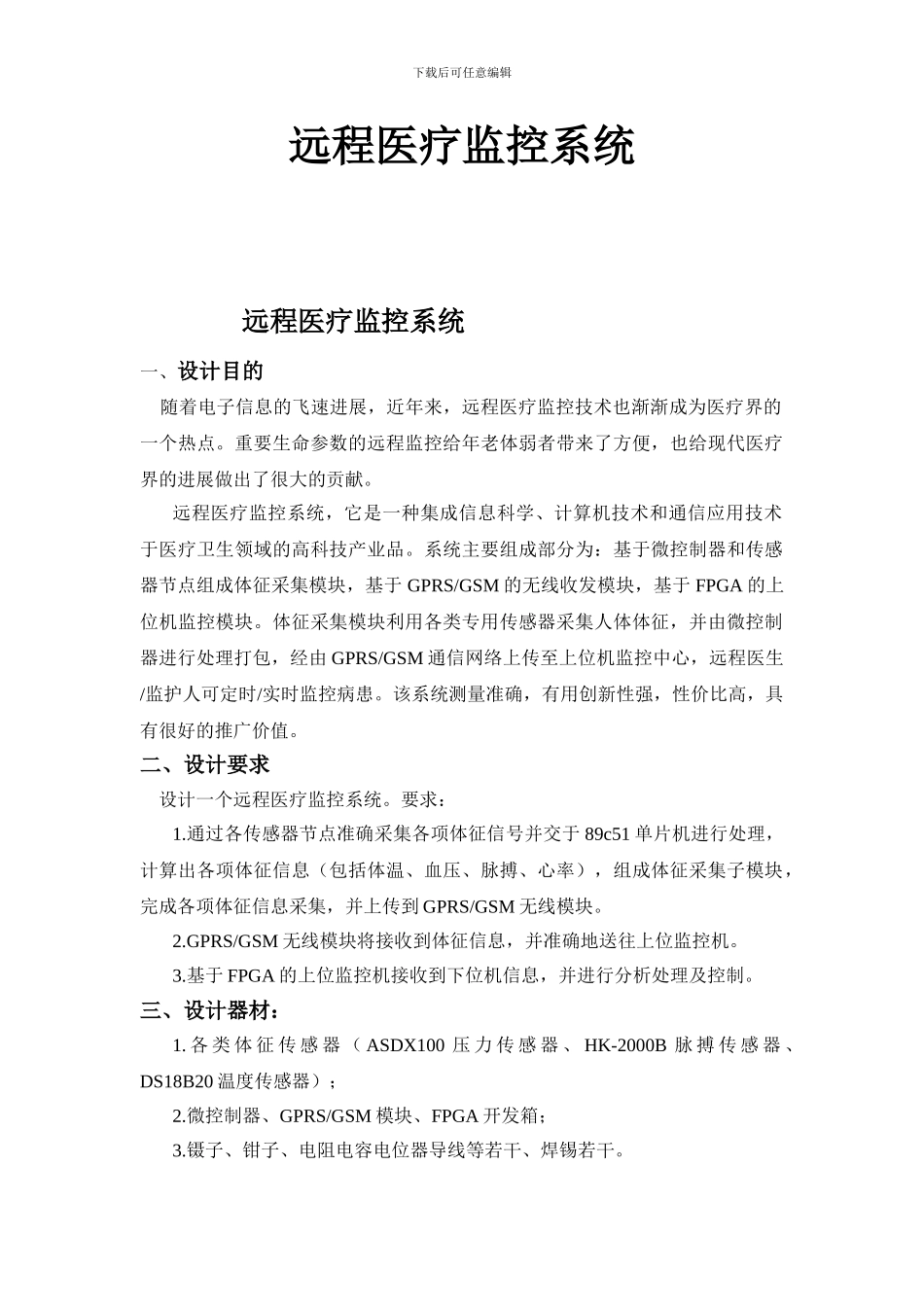

下载后可任意编辑远程医疗监控系统 远程医疗监控系统一、设计目的 随着电子信息的飞速进展,近年来,远程医疗监控技术也渐渐成为医疗界的一个热点。重要生命参数的远程监控给年老体弱者带来了方便,也给现代医疗界的进展做出了很大的贡献。 远程医疗监控系统,它是一种集成信息科学、计算机技术和通信应用技术于医疗卫生领域的高科技产业品。系统主要组成部分为:基于微控制器和传感器节点组成体征采集模块,基于 GPRS/GSM 的无线收发模块,基于 FPGA 的上位机监控模块。体征采集模块利用各类专用传感器采集人体体征,并由微控制器进行处理打包,经由 GPRS/GSM 通信网络上传至上位机监控中心,远程医生/监护人可定时/实时监控病患。该系统测量准确,有用创新性强,性价比高,具有很好的推广价值。二、设计要求 设计一个远程医疗监控系统。要求:1.通过各传感器节点准确采集各项体征信号并交于 89c51 单片机进行处理,计算出各项体征信息(包括体温、血压、脉搏、心率),组成体征采集子模块,完成各项体征信息采集,并上传到 GPRS/GSM 无线模块。2.GPRS/GSM 无线模块将接收到体征信息,并准确地送往上位监控机。 3.基于 FPGA 的上位监控机接收到下位机信息,并进行分析处理及控制。三、设计器材:1. 各 类 体 征 传 感 器 ( ASDX100 压 力 传 感 器 、 HK-2000B 脉 搏 传 感 器 、DS18B20 温度传感器);2.微控制器、GPRS/GSM 模块、FPGA 开发箱;3.镊子、钳子、电阻电容电位器导线等若干、焊锡若干。下载后可任意编辑四、设计原理及设计方案 1. 设计原理远程监控系统可以定义为通过无线通信技术将远端的体征生理信息和医学信号传送到上位机监控中心进行分析并给出诊断意见的一种技术手段。 (1) 医疗监测原理 重要生命参数的远程监护是年老体弱者口常监护的一个重要内容,检测的生理信息主要包括:体温、脉搏、血压、心率、心电图、呼吸、血气(氧分压和二氧化碳分压)、血氧饱和度、血糖等。这类生理参数在远程监控系统中一般要求无创或微创检测。本文以温度、脉搏、血压及心率信号为采集对象,选择了简单方便的传感器和无创测量的方法。(2)无线通信技术 随着信息技术的不断进展和社会需求的口益增长,无线通信已经进入规模化进展的阶段,快速进展的无线通信已成为信息产业中最为耀眼的“亮点”,为各种潜在的工程技术提供了新的方法和手段,并成为推动社会进展的强劲动力。无线通信以其不需...
