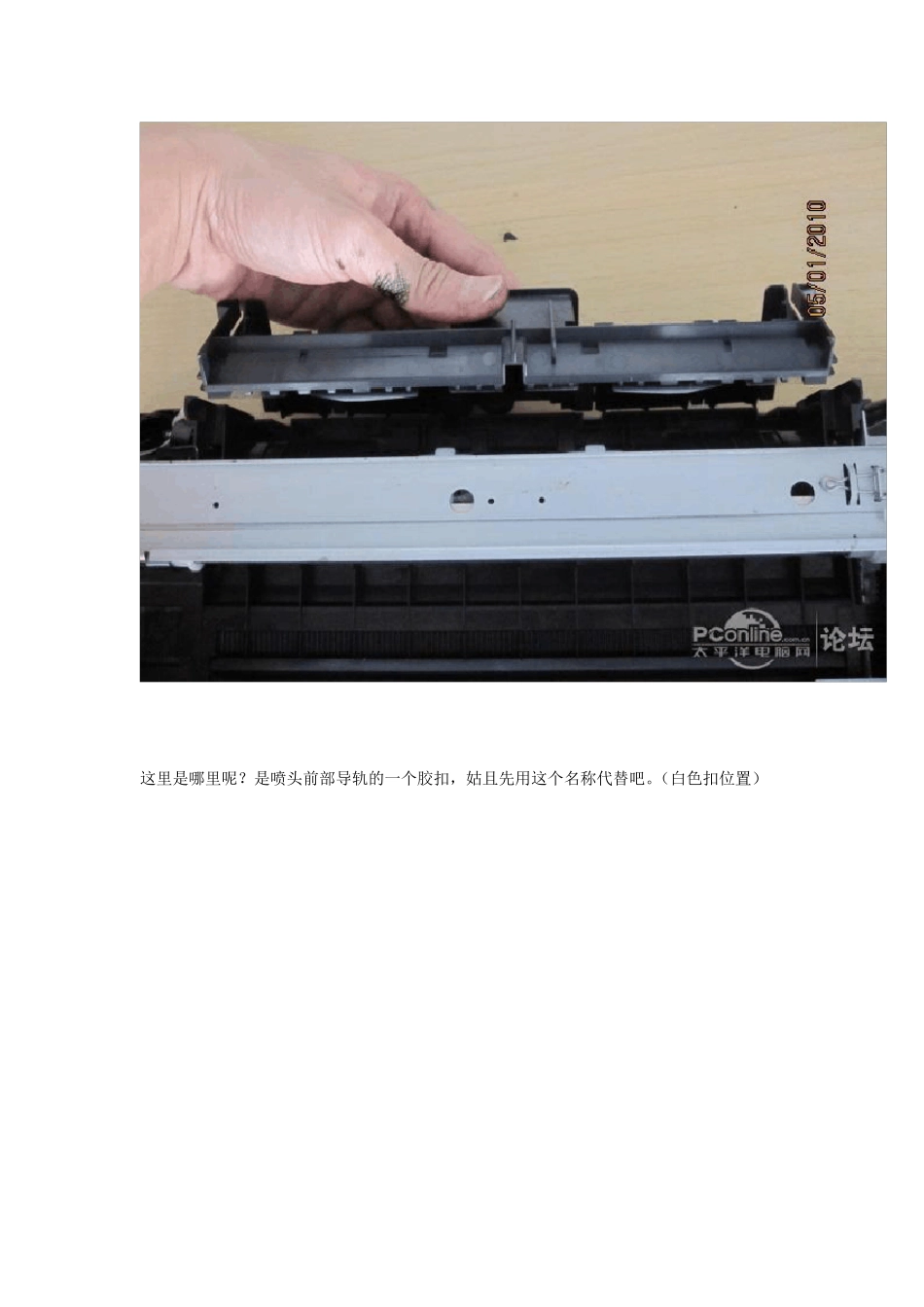

手头一台MFC-230C,买的时候找人要了个优惠价,800 多不够900 块,用不到一年就喷头堵塞了,喷出来的字都是隔行空白的。于是问回卖家更好喷头要多少米,被告知 400 有多。我靠,兄弟品牌就是垃圾货,后来要求是否能帮手拆喷头出来,我自己找人清洗,卖家不肯,NND 求人不如求己,我自己动手硬是把机子拆了,自己搞定。鄙视 JS 卖家~ 先拆前面板,主要是卸完螺丝以后注意卡扣,如果是第一次拆的话,是比较紧的。我自己拆过 3 次了~ 拔掉扫描面板的数据线排,小心,很是脆弱! 扫描面板很好拆,是镶嵌式的,一拔就出来了,拆完两面板后面貌 小插曲,其实所有的图是我安装回去时拍的,拆的时候没有拍,所以上传图片时,我把顺序反过来了,大家将就着看吧。因为我忘记装光栅条了,所以出现了下图的小白扣顶着机盖的现象。 尾盖一拔就出来了。 这里是哪里呢?是喷头前部导轨的一个胶扣,姑且先用这个名称代替吧。(白色扣位置) 喷头皮带右部,下方是导轨和锁扣,要拆出喷头,必须要把皮带与喷头导轨拆除。所以锁扣是必须要拆的。 喷头导轨左部,同样有一个铁丝锁扣,需要拆除。上面白色的胶扣就是安装光栅条的部位。拆除皮带时,需要按下皮带轮,可见皮带轮下方有弹簧就是为了拆除而设的。 喷头前部导轨与喷头前部相互镶嵌 拆出喷头后,反过来可见喷头下方有一处与皮带相连的地方 喷头掀开上盖,可见一个电路板 喷头上部导轨的卡簧(右边) 左边卡簧 导轨右边有一卡口,先拆卡簧再向左可以拔出导轨 墨盒入喷头接口处有金属卡扣,拔出。 拔出金属卡扣后,可将墨管拆除。 将线排左右两边的黑色卡扣向上提,可将线排取出。 喷头整体可见下图 皮带轮下方是导轨和电机。右边是喷头停放点 电机被墨水腐蚀了,隐约可见是三菱的电机。 将喷头浸泡在60~70 度温水当中 一会就出了颜色来 忘记说了,喷头上的小墨盒是需要拆除出来先的。下图左下方有个小螺丝位 另一个小螺丝位 奇脏无比的喷头归位点 主要部件拆除后的整体照 小墨盒整体照,除了要拆两个螺丝外,还有三个小胶脚是焊在喷头整体上的,需要切除才可取出。 侧面照 反面照,可见四个注墨口 拆除小墨盒后的喷头,需要注意的是线排无法被拆除。 肮脏又堵塞的喷头 喷头整体照 因为是浸泡整个喷头的,所以我最后用了高压把水分吹干后才敢装回去的,怕短路嘛。所以没有高压的朋友,那就只能是自然晾干好点了。 最后要说的一点是,可能是我清洗和浸泡的时间不够,...
