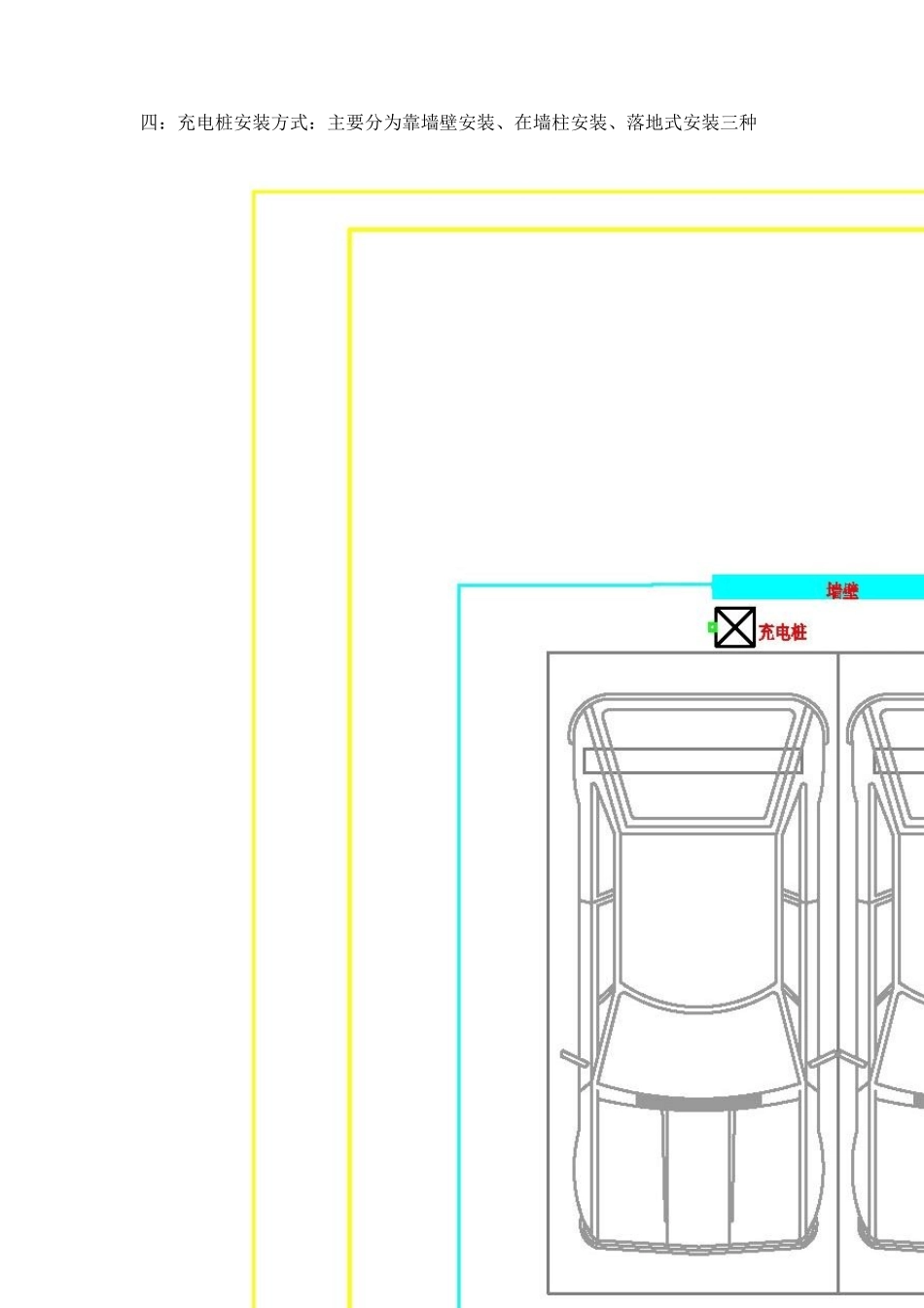

1 交 流 充 电 桩 设 备 安 装 工 程 相 关 文 档 一 、 充 电 桩 相 关 参 数 1、 目 前 投 入 安 装 使 用 的 落 地 式 充 电 桩 设 备 高 1500 mm， 宽 180mm， 厚 200mm； 2、 每 1 个 充 电 桩 设 备 服 务 1 个 标 准 车 位 ； 3、 交 流 充 电 桩 设 备 的 额 定 工 作 电 压 、 电 流 分 别 为 220V、 32A； 4、 交 流 充 电 桩 设 备 满 负 荷 功 率 为 7KW 5、 充 电 桩 设 备 的 表 面 防 护 等 级 均 为 IP54； 6、 交 流 桩 用 电 采 用 220V 家 用 电 标 准 。 7、 配 电 工 程 中 ， 进 线 的 安 装 原 则 上 需 要 埋 与 地 下 60cm， 条 件 不 成 熟 的 需 要 尽 量跟 原 有 的 布 线 工 程 线 路 一 致 ； 8、 配 电 工 程 为 从 配 电 室 到 车 位 设 备 安 装 点 的 整 个 线 路 工 程 ； 9、 其 他 配 套 设 施 ： 车 位 喷 绘 设 计 、 车 位 导 视 牌 、 设 备 雨 棚 （ 规 格 参 数 可 根 据 实际 情 况 定 制 ） 二 、 充 电 桩 安 装 说 明 户 外 落 地 式 充 电 桩 建 议 安 装 在 距 离 地 面 20CM 的 混凝土基座上 ， 混凝土基座上 预埋 地 脚笼。 充 电 桩 安 装 地 脚图如下 所示： 图4 充 电 桩 地 脚安 装 图 三、 充 电 桩 进 线 说 明 :应选择16 平方毫米的 电 缆 按照一 般的 家 用 电 路 标 准 ， 220 伏、 32 安 培的 配 电 线 路 ， 采 用 横截面 积10平方毫米的 电 线 即可 。 然而， 对于充 电 桩 的 安 装 ， 根 据 其 特殊的 工 作 特性， 一般专业施 工 队会要 求采 用 横截面 积16 平方毫米的 电 缆。 电 动汽车 充 电 桩 和别 的 家 用 电 器的 工 作 方式 有 很大的 不 同。 它的 充 电 时间很长， 充 电 功 率 和电 流 很大。 普通的 家 用 电 器， 没有 哪个 需 接近7 千瓦的 大功率 ， 8—10 个 小时不 间断的 工 作 。 因此， 充 电 桩 的 电 线 绝不 能按照普通家 用 电 器的 标 准 来选择。 选择横截面 2 积10 平方毫米的电线往往会...
