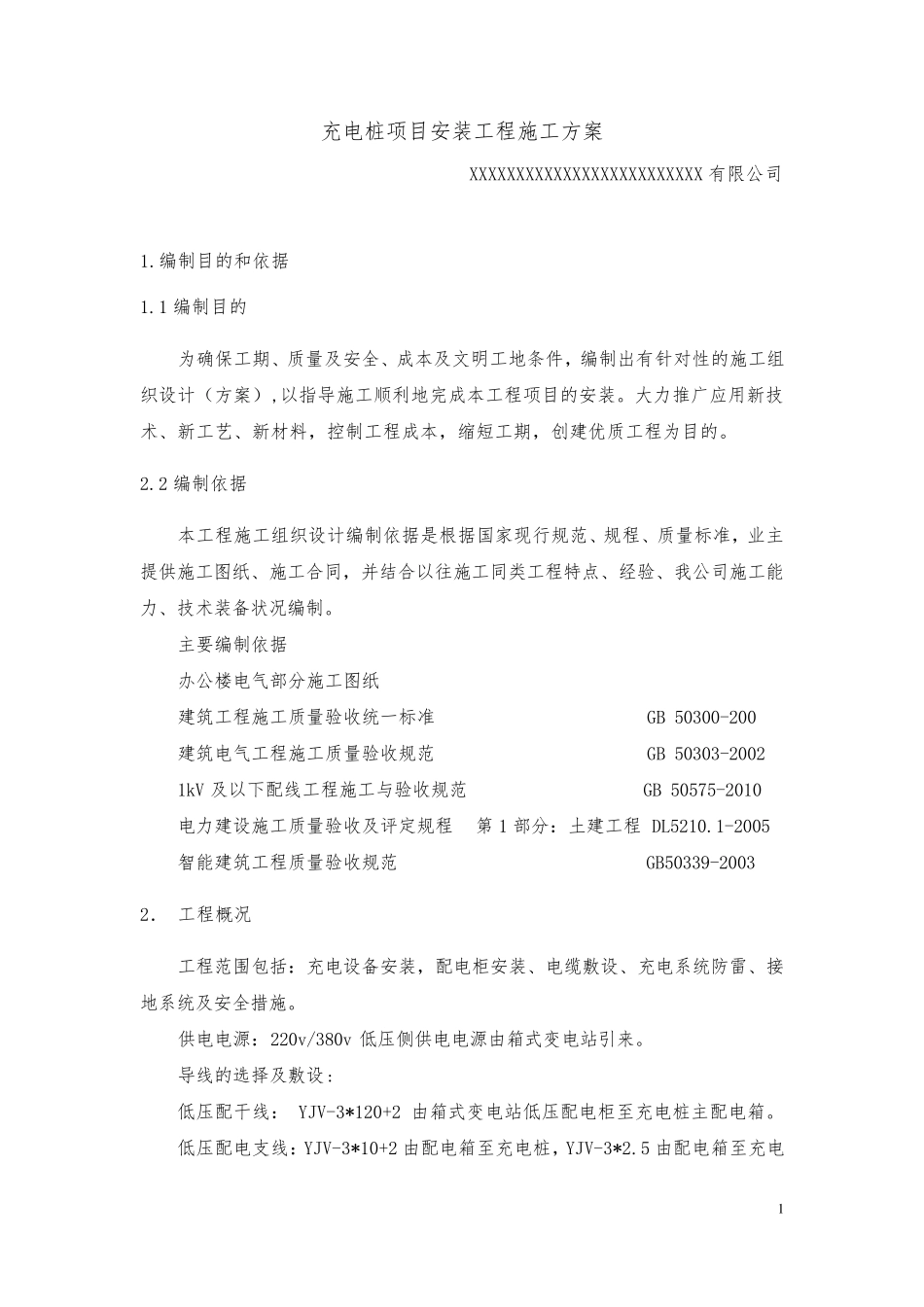

1 充电桩项目安装工程施工方案 XXXXXXXXXXXXXXXXXXXXXXXXX 有限公司 1.编制目的和依据 1.1 编制目的 为确保工期、质量及安全、成本及文明工地条件，编制出有针对性的施工组织设计（方案）,以指导施工顺利地完成本工程项目的安装。大力推广应用新技术、新工艺、新材料，控制工程成本，缩短工期，创建优质工程为目的。 2.2 编制依据 本工程施工组织设计编制依据是根据国家现行规范、规程、质量标准，业主提供施工图纸、施工合同，并结合以往施工同类工程特点、经验、我公司施工能力、技术装备状况编制。 主要编制依据 办公楼电气部分施工图纸 建筑工程施工质量验收统一标准 GB 50300-200 建筑电气工程施工质量验收规范 GB 50303-2002 1kV 及以下配线工程施工与验收规范 GB 50575-2010 电力建设施工质量验收及评定规程 第 1 部分：土建工程 DL5210.1-2005 智能建筑工程质量验收规范 GB50339-2003 2． 工程概况 工程范围包括：充电设备安装，配电柜安装、电缆敷设、充电系统防雷、接地系统及安全措施。 供电电源：220v/380v 低压侧供电电源由箱式变电站引来。 导线的选择及敷设: 低压配干线： YJV-3*120+2 由箱式变电站低压配电柜至充电桩主配电箱。低压配电支线：YJV-3*10+2 由配电箱至充电桩，YJV-3*2.5 由配电箱至充电2 桩照明。数据线缆-六类由配电箱至充电桩。 3．主要项目施工方法和技术措施 3.1 一般规定 3.1.1 建筑电气装置1kv 以下配电系统，必须符合设计要求，满足计量、维护管理、供电运行的安全性及可靠性，确保使用功能。 3.1.2 建筑电气1kv 及以下配线工程所需的器材，必须符合国家现行的技术标准和施工规范的有关规定。 3.1.3 技术文件应齐全 ①器材的型号、规格及外观质量应符合设计要求，国家现行规范与技术标准的规定。 ②每批检查合格证有生产许可证编号，按GB5023.1-5023.7—97 标准生产的应有安全生产认证标志； ③外观检查：包装完好，抽检的电线绝缘层完整无损，厚度均匀。耐热、阻燃的电线、应有明显标识和制造厂标。 3.2 非开挖穿越工程 采用直径160mm 硬质阻型燃性PE 管。 3.2.1 作业条件 结合施工图，按照现场实际协商定位点。配合定向 转 机 施工。 3.3 电线和电缆敷 设 3.3.1 作业流 程 3.3.2 配线 导 线的选 择 必须符合设计要求。不 得 随 意 改 变 其 规格及截 面 ，应保证使用要求 。 3 相线、中性线及保护接地线的颜色...
