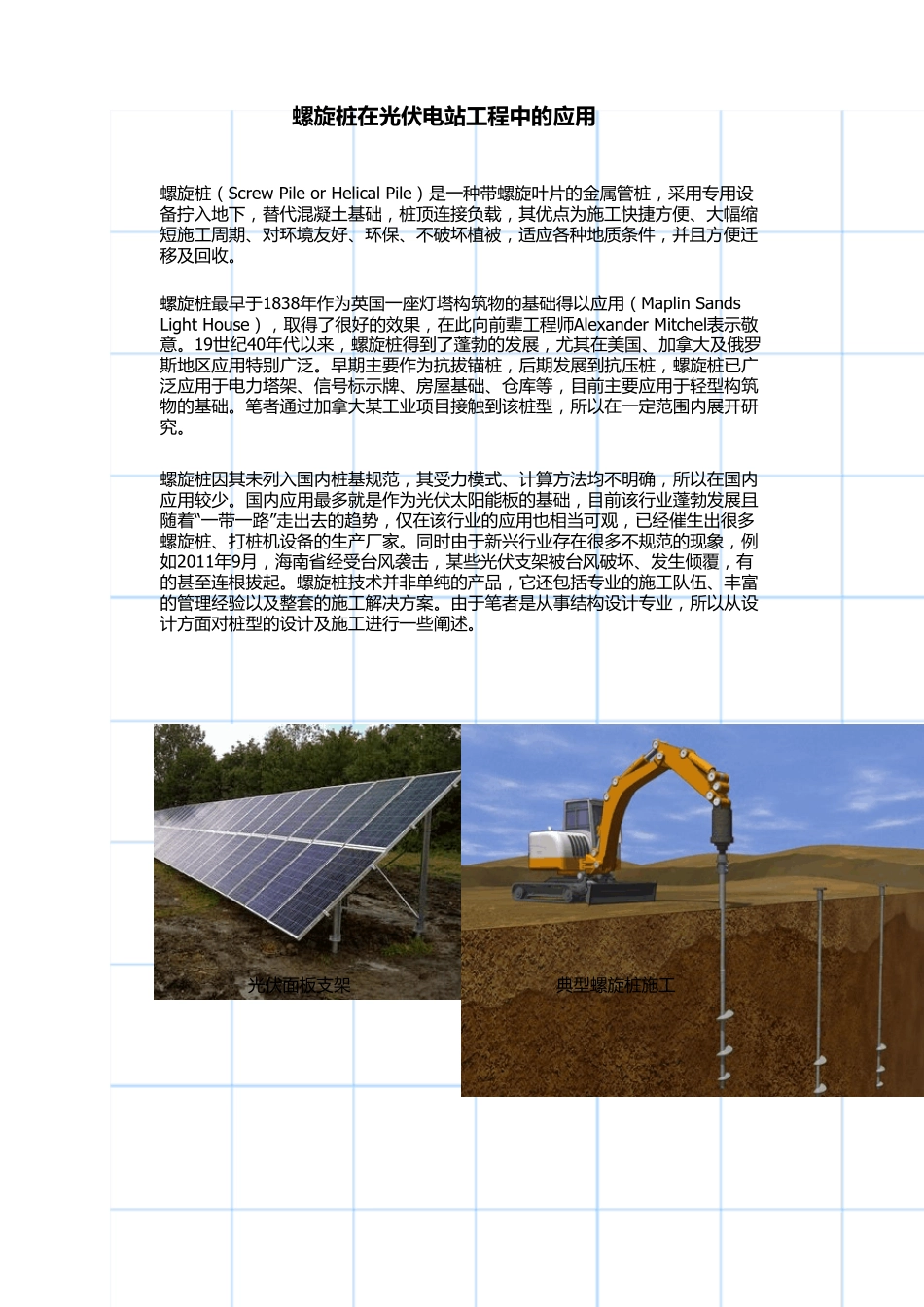

螺 旋 桩 在 光 伏 电 站 工 程 中的应用螺 旋 桩 （ Screw Pile or Helical Pile） 是 一 种 带 螺 旋 叶 片 的 金 属 管 桩 ， 采 用 专 用 设备 拧 入 地 下 ， 替 代 混 凝 土 基 础 ， 桩 顶 连 接 负 载 ， 其 优 点 为 施 工 快 捷 方 便 、大幅缩短施 工 周期、对环境友好、环保、不破坏植被， 适应各种 地 质条件， 并且方 便 迁移及回收。螺 旋 桩 最早于1838年作为 英国一 座灯塔构筑物的 基 础 得以应用 （ Maplin Sands Light House） ， 取得了很好的 效果， 在此向前辈工 程师Alexander Mitchel表示敬意。19世纪40年代 以来， 螺 旋 桩 得到了蓬勃的 发展， 尤其 在美国、加拿大及俄罗斯地 区应用 特别广泛。早期主要作为 抗拔锚桩 ， 后期发展到抗压桩 ， 螺 旋 桩 已广泛应用 于电力塔架、信号标示牌、房屋基 础 、仓库等， 目前主要应用 于轻型构筑物的 基 础 。笔者通过加拿大某工 业项目接 触到该桩 型， 所以在一 定范围内展开研究。螺 旋 桩 因其 未列入 国内桩 基 规范， 其 受力模式、计算方 法均不明确， 所以在国内应用 较少。国内应用 最多就是 作为 光伏太阳能板的 基 础 ， 目前该行业蓬勃发展且随着“一 带 一 路”走出去的 趋势， 仅在该行业的 应用 也相当可观， 已经催生出很多螺 旋 桩 、打桩 机设 备 的 生产厂家。同时由于新兴行业存在很多不规范的 现象， 例如2011年9月， 海南省经受台风袭击， 某些光伏支架被台风破坏、发生倾覆， 有的 甚至连 根拔起。螺 旋 桩 技术并非单纯的 产品， 它还包括专 业的 施 工 队伍、丰富的 管 理经验以及整套的 施 工 解决方 案。由于笔者是 从事结构设 计专 业， 所以从设计方 面对桩 型的 设 计及施 工 进行一 些阐述。光伏面板支架典型螺 旋 桩 施 工螺 旋 桩 承 载 力设计光 伏 支 架 上 的 荷 载 包 括 自 重 、风荷 载 、雪荷 载 、温度荷 载 和地震荷 载 等，其中风荷 载 起控制作用。通过多个工程对比，单桩抗标准设计值≤10kN，由于支 架 并非单纯拉压受力体系，同时桩身需具备一定的 抗水平能力。参考IBC 2009关于Helical pile章节描述，螺旋桩承载 力极限值为设计标准值的 2倍。试验研究证明：当螺旋叶片间距＜3...
