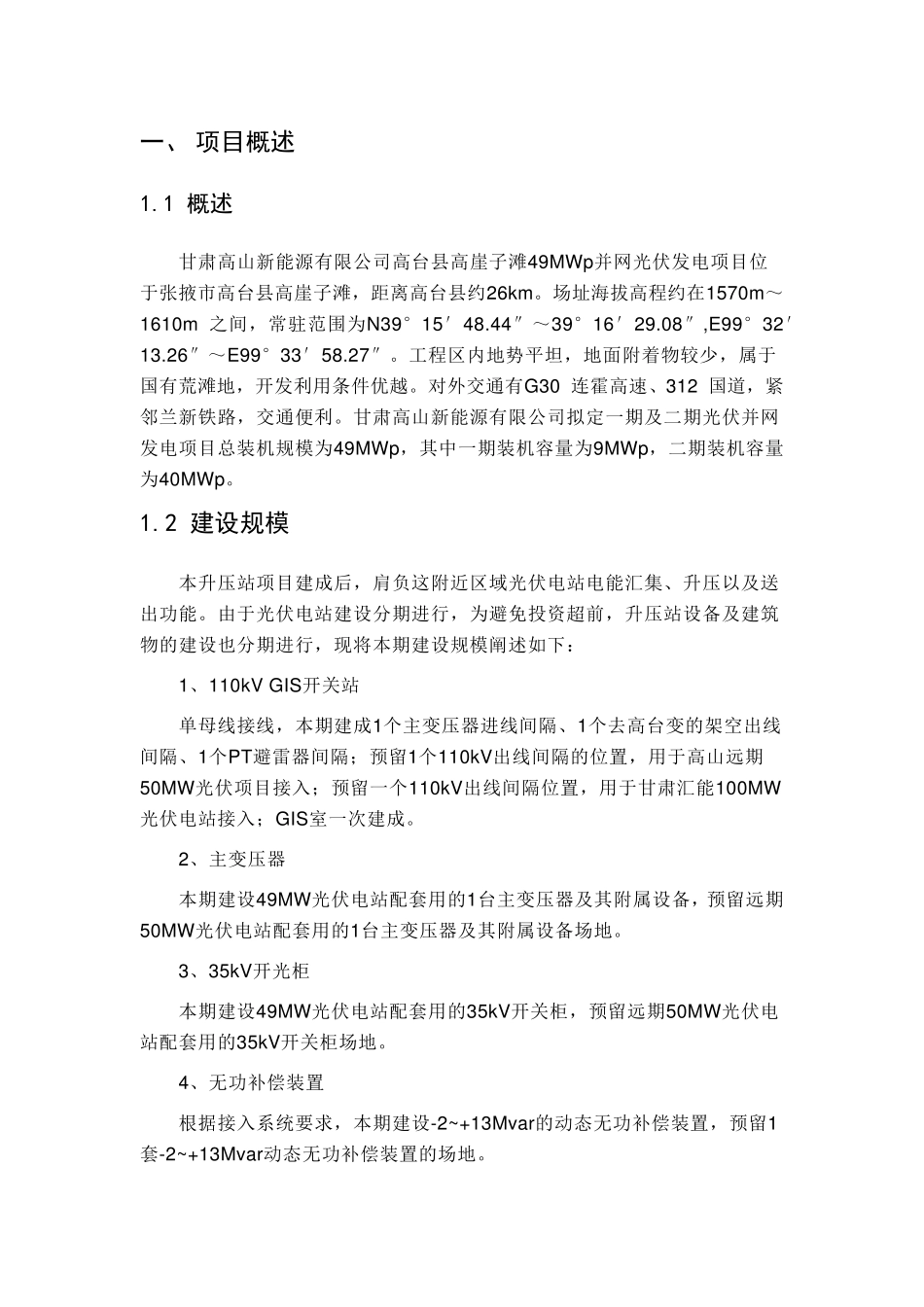

光伏电场110kV升压站工程方案设计报告_第2页
2/26
光伏电场110kV升压站工程方案设计报告_第3页
3/26
甘肃高崖子滩49MWp光伏电场 110kV升压站工程 方案设计报告 F253C-A1 中水北方勘测设计研究有限责任公司 二零一三年八月 一、 项目概述 1.1 概述 甘肃高山新能源有限公司高台县高崖子滩49MWp并网光伏发电项目位于张掖市高台县高崖子滩,距离高台县约26km。场址海拔高程约在1570m~1610m 之间,常驻范围为N39°15′48.44″~39°16′29.08″,E99°32′13.26″~E99°33′58.27″。工程区内地势平坦,地面附着物较少,属于国有荒滩地,开发利用条件优越。对外交通有G30 连霍高速、312 国道,紧邻兰新铁路,交通便利。甘肃高山新能源有限公司拟定一期及二期光伏并网发电项目总装机规模为49MWp,其中一期装机容量为9MWp,二期装机容量为40MWp。 1.2 建设规模 本升压站项目建成后,肩负这附近区域光伏电站电能汇集、升压以及送出功能。由于光伏电站建设分期进行,为避免投资超前,升压站设备及建筑物的建设也分期进行,现将本期建设规模阐述如下: 1、110kV GIS开关站 单母线接线,本期建成1个主变压器进线间隔、1个去高台变的架空出线间隔、1个PT避雷器间隔;预留 1个110kV出线间隔的位置 ,用于高山远 期50MW光伏项目接入 ;预留 一个110kV出线间隔位置 ,用于甘肃汇能100MW光伏电站接入 ;GIS室 一次 建成。 2、主变压器 本期建设49MW光伏电站配 套 用的1台主变压器及其附属设备,预留 远 期50MW光伏电站配 套 用的1台主变压器及其附属设备场地。 3、35kV开光柜 本期建设49MW光伏电站配 套 用的35kV开关柜 ,预留 远 期50MW光伏电站配 套 用的35kV开关柜 场地。 4、无 功补 偿 装置 根 据 接入 系 统 要 求 ,本期建设-2~+13Mvar的动 态 无 功补 偿 装置 ,预留 1套 -2~+13Mvar动 态 无 功补 偿 装置 的场地。 5、站用电、照明以及防雷接地系统 本期建设对应49MW项目的相应的站用电、照明以及防雷接地系统工程。 6、控制、保护、计算机监控等二次系统设备 本期建设49MW项目对应的控制、保护、计算机监控等二次系统设备。 7、土建、给排水以及暖通 本期建设49MW项目对应的土建、给排水以及暖通工程。 1.3 设计范围 受许继电气集团委托,中水北方勘测设计研究有限责任公司承担本项目设计工作,具体设计内容如下: 1、 前述1.2节所列各项工程的设计工作; 2、 本期考虑预留适当场地,便于日后扩建; 3、 项目站址的地勘、测量工作不在中水北方勘测设计研究有限...
