光学作图专项练习试题

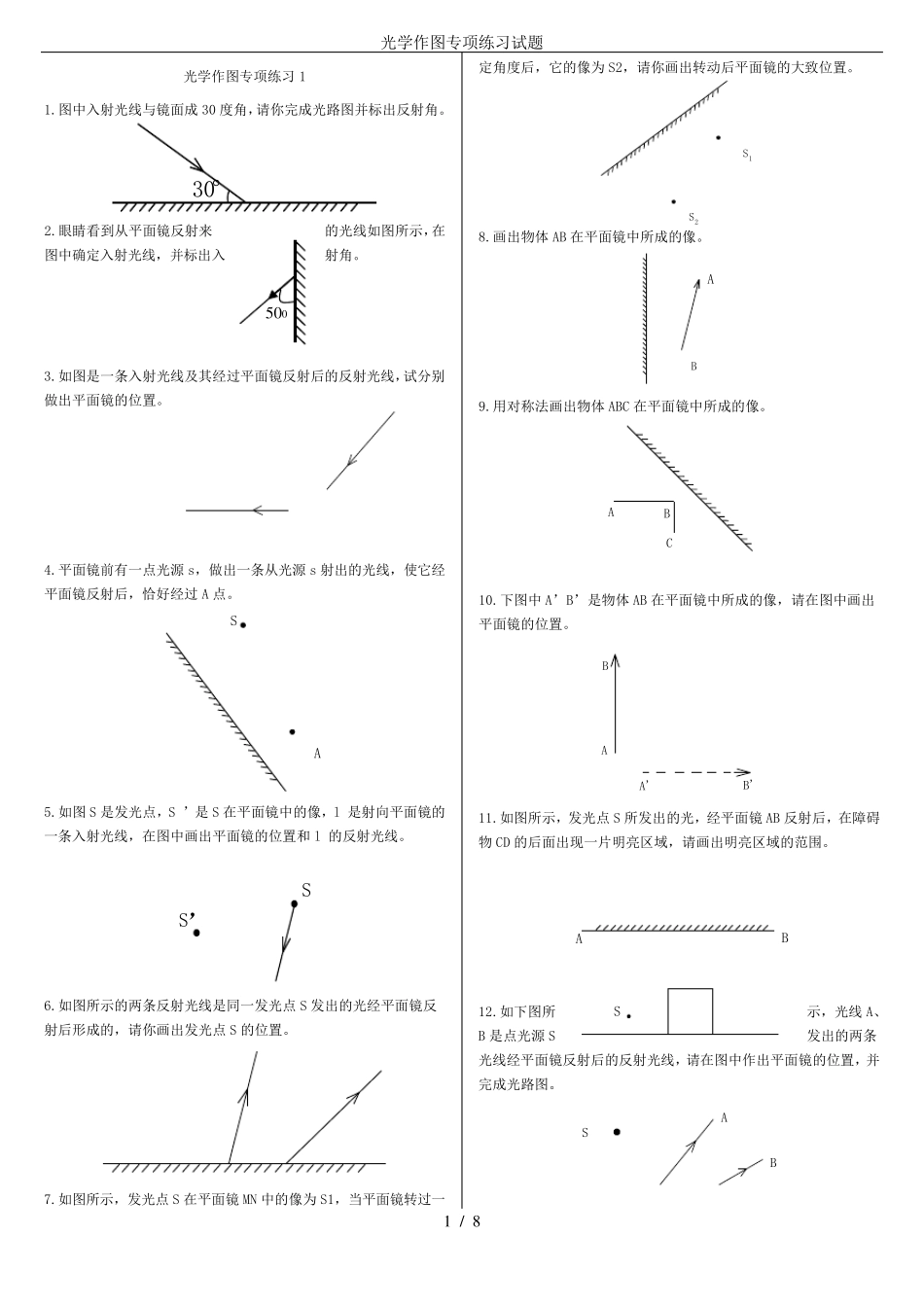

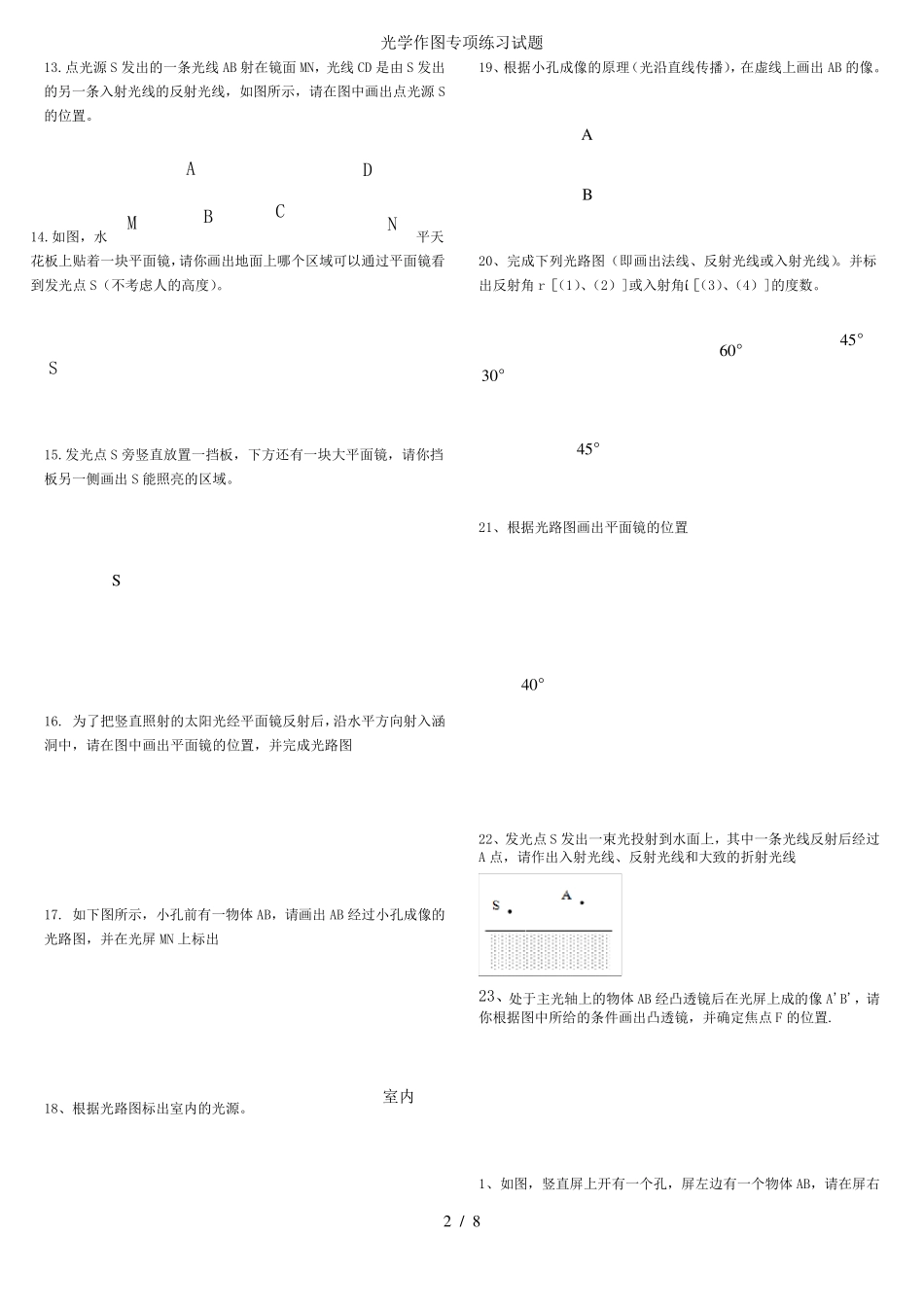

光学作图专项练习试题 1 / 8 光学作图专项练习1 1.图中入射光线与镜面成30 度角，请你完成光路图并标出反射角。 30。 2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线，并标出入射角。 3.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。 4.平面镜前有一点光源s，做出一条从光源s 射出的光线，使它经平面镜反射后，恰好经过A 点。 SA 5.如图S 是发光点，S ’是S 在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和 l 的反射光线。 S’S 6.如图所示的两条反射光线是同一发光点S 发出的光经平面镜反射后形成的，请你画出发光点S 的位置。 7.如图所示，发光点S 在平面镜MN 中的像为 S1，当平面镜转过一定角度后，它的像为 S2，请你画出转动后平面镜的大致位置。 S1S2 8.画出物体 AB 在平面镜中所成的像。 AB 9.用对称法画出物体 ABC 在平面镜中所成的像。 ABC 10.下图中A’B’是物体 AB 在平面镜中所成的像，请在图中画出平面镜的位置。 ABA'B' 11.如图所示，发光点S 所发出的光，经平面镜AB 反射后，在障碍物 CD 的后面出现一片明亮区域，请画出明亮区域的范围。 12.如下图所示，光线A、B 是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。 SAB 5 0 0 SAB光学作图专项练习试题 2 / 8 13.点光源S 发出的一条光线AB 射在镜面MN，光线CD 是由S 发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S的位置。 14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S（不考虑人的高度）。 S 15.发光点S 旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S 能照亮的区域。 16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图 17. 如下图所示，小孔前有一物体AB，请画出AB 经过小孔成像的光路图，并在光屏MN 上标出 18、根据光路图标出室内的光源。 19、根据小孔成像的原理（光沿直线传播），在虚线上画出AB 的像。 20、完成下列光路图（即画出法线、反射光线或入射光线）。并标出反射角 r［（1）、（2）]或入射角ί ［（3）、（4）]的度数。 21、根据光路图画出平面镜的位置 22、发光点S 发出一束光投射到水面上，其中一条光线反射后经过A ...
