光学作图方法及训练

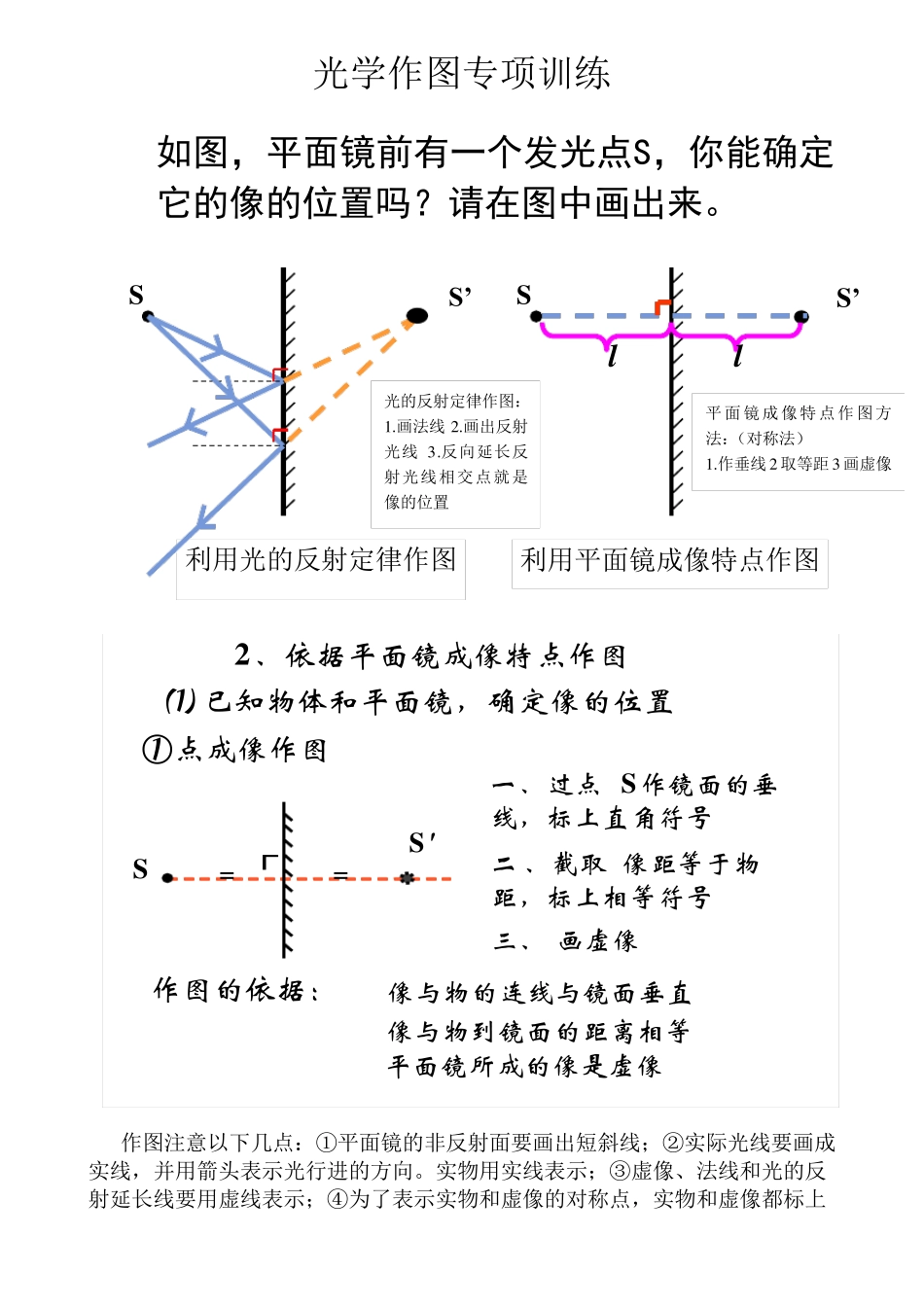

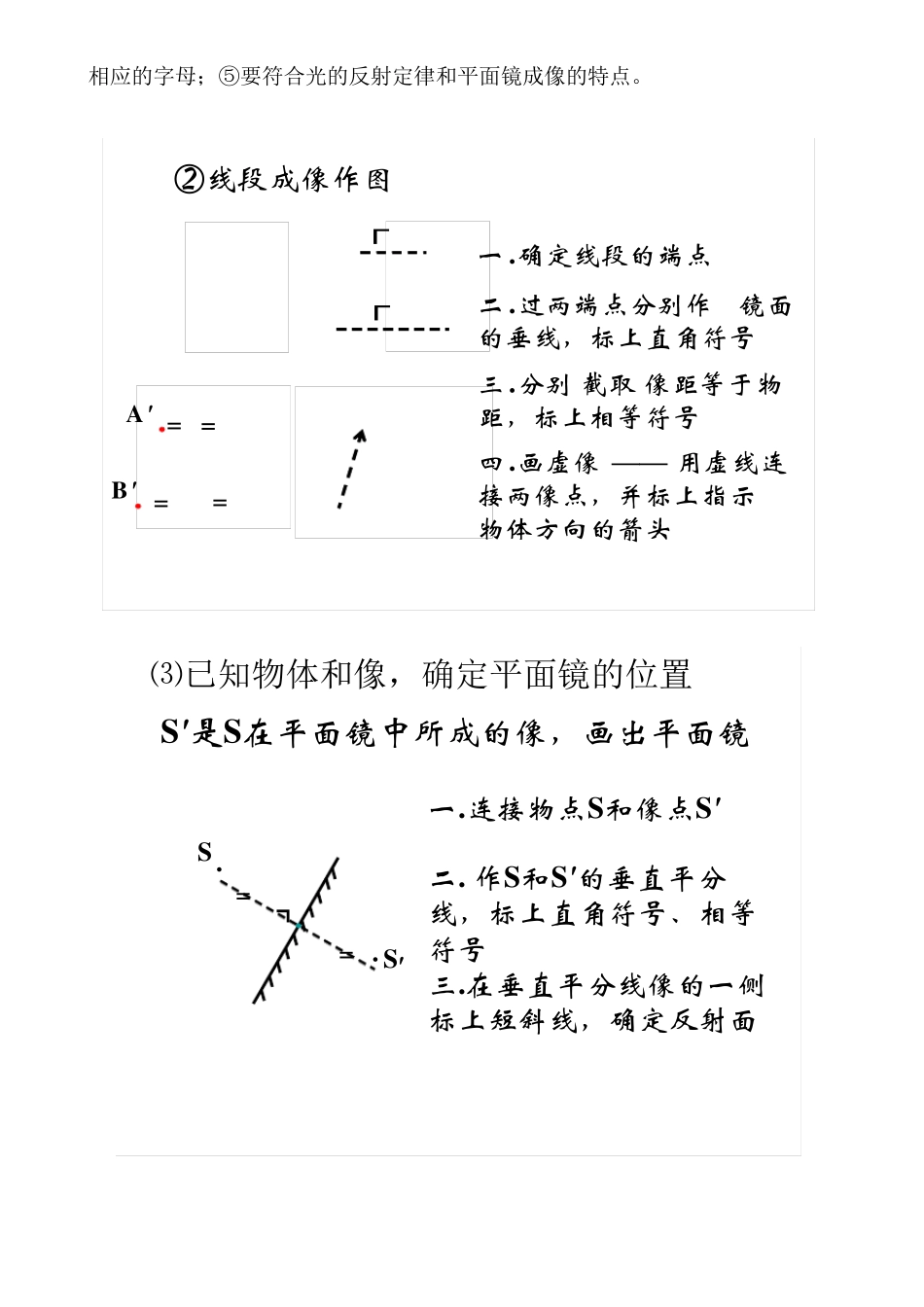

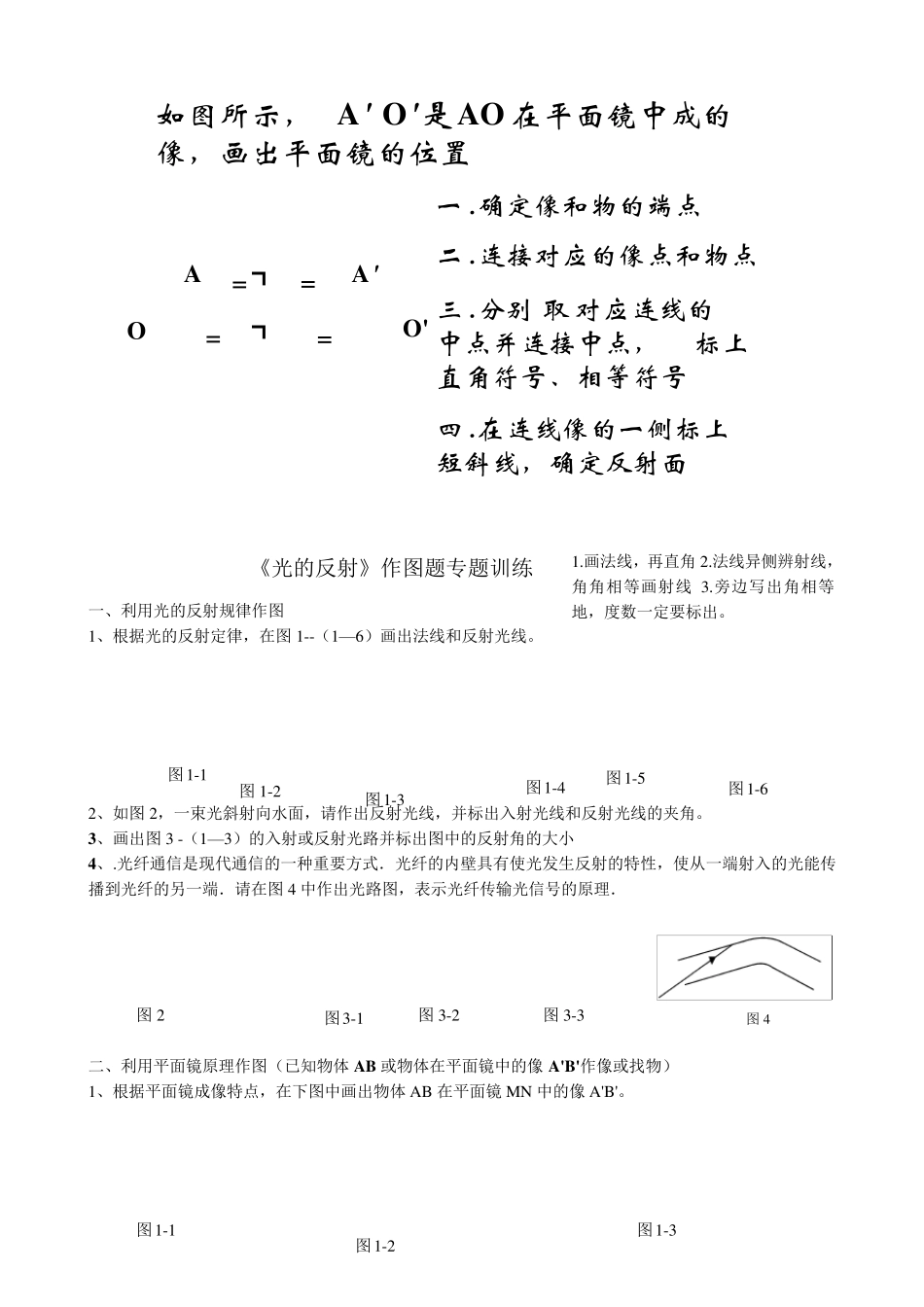

光学作图专项训练 作图注意以下几点：①平面镜的非反射面要画出短斜线；②实际光线要画成实线，并用箭头表示光行进的方向。实物用实线表示；③虚像、法线和光的反射延长线要用虚线表示；④为了表示实物和虚像的对称点，实物和虚像都标上如图，平面镜前有一个发光点S，你能确定它的像的位置吗？请在图中画出来。 利用光的反射定律作图 利用平面镜成像特点作图 S S’ S S’ l l 平 面 镜成 像特 点作图方法：（对称法） 1 .作垂线 2 取等距 3 画虚像 光的反射定律作图：1 .画法线 2 .画出反射光线 3 .反向延长反射光线相交点就是像的位置 2、依据平面镜成像特点作图S '作图的依据：一、过点 S 作镜面的垂线，标上直角符号二 、截取 像距等于物距，标上相等符号三、 画虚像①点成像作图⑴ 已知物体和平面镜，确定像的位置┎==像与物的连线与镜面垂直像与物到镜面的距离相等平面镜所成的像是虚像S相应的字母；⑤要符合光的反射定律和平面镜成像的特点。 A'B'②线段成像作图┎=== =二.过两端点分别作镜面的垂线，标上直角符号三.分别 截取 像距等于物距，标上相等符号四.画虚像 —— 用虚线连接两像点，并标上指示物体方向的箭头一.确定线段的端点┎==S .. S'S'是S在平面镜中所成的像，画出平面镜⑶已知物体和像，确定平面镜的位置┓二. 作S和S'的垂直平分线，标上直角符号、相等符号三.在垂直平分线像的一侧标上短斜线，确定反射面一.连接物点S和像点S'如 图 所 示 ，A' O '是AO 在 平 面 镜 中 成 的像 ， 画 出 平 面 镜 的 位 置AOA'O'┓┓====二.连 接 对 应 的 像 点 和 物 点三.分 别取对 应 连 线 的中 点 并 连 接 中 点 ，标 上直 角 符 号 、 相 等 符 号四.在 连 线 像 的 一 侧 标 上短 斜 线 ， 确 定 反 射 面一.确 定 像 和 物 的 端 点 《光的反射》作图题专题训练 一、利用光的反射规律作图 1、根据光的反射定律，在图 1--（1—6）画出法线和反射光线。 2、如图 2，一束光斜射向水面，请作出反射光线，并标出入射光线和反射光线的夹角。 3、画出图 3 -（1—3）的入射或反射光路并标出图中的反射角的大小 4、.光纤通信是现代通信的一种重要方式．光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端．请在图 4 中作出光路图，表示光纤传输光信号的原理． 二、利用平面镜原...
