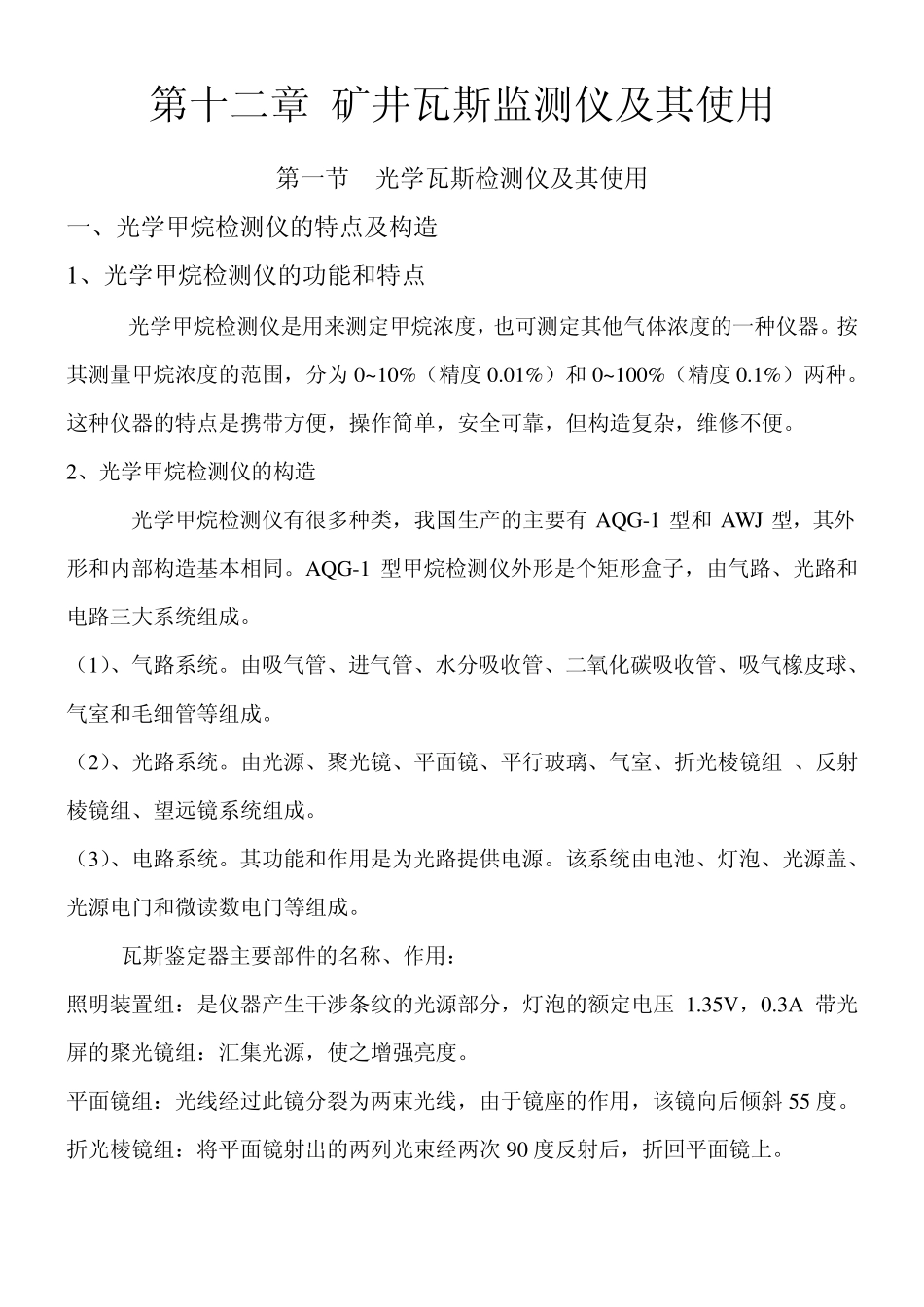

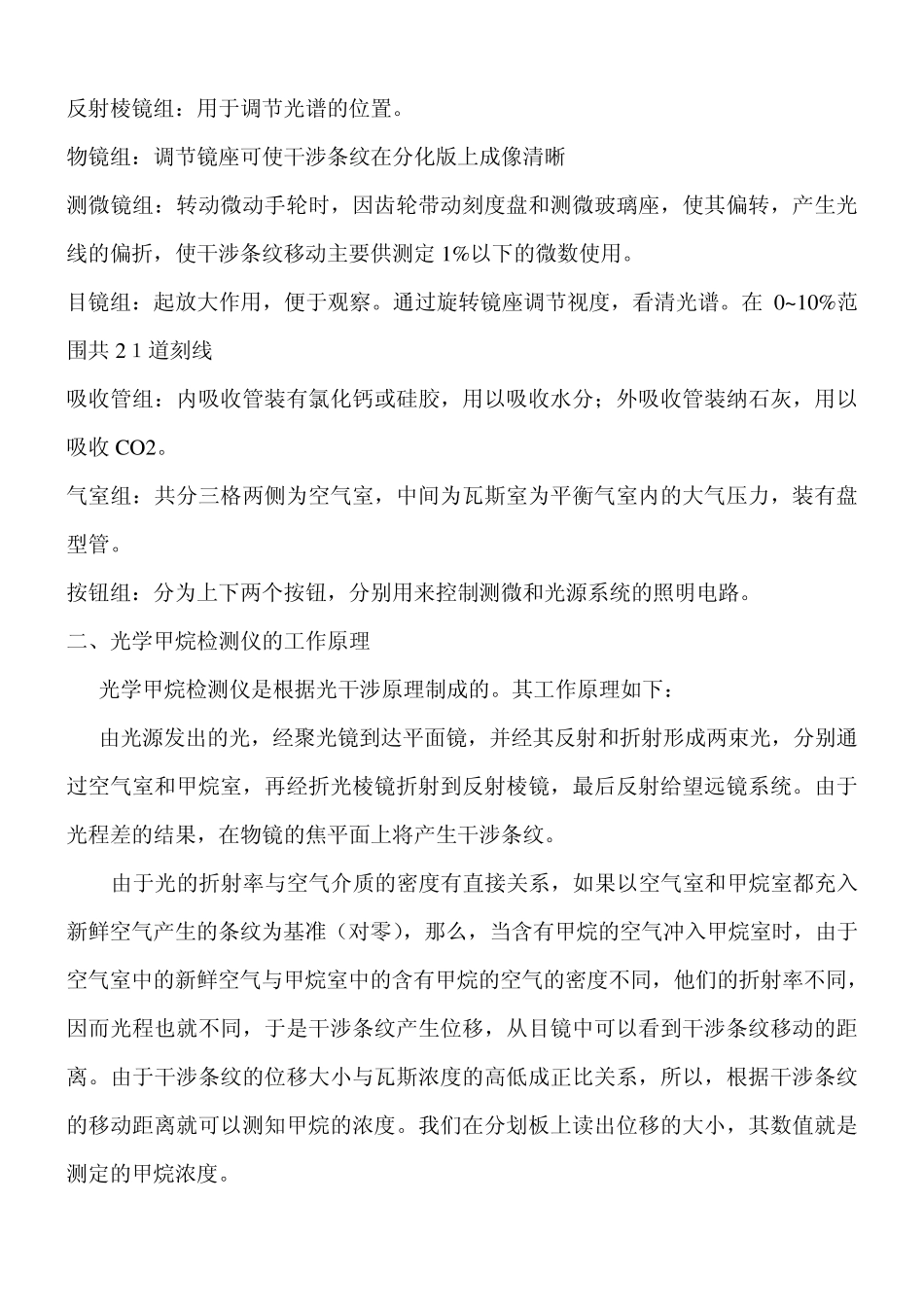

第十二章 矿井瓦斯监测仪及其使用 第一节 光学瓦斯检测仪及其使用 一、光学甲烷检测仪的特点及构造 1、光学甲烷检测仪的功能和特点 光学甲烷检测仪是用来测定甲烷浓度，也可测定其他气体浓度的一种仪器。按其测量甲烷浓度的范围，分为 0~10%（精度 0.01%）和 0~100%（精度 0.1%）两种。这种仪器的特点是携带方便，操作简单，安全可靠，但构造复杂，维修不便。 2、光学甲烷检测仪的构造 光学甲烷检测仪有很多种类，我国生产的主要有 AQG-1 型和 AWJ 型，其外形和内部构造基本相同。AQG-1 型甲烷检测仪外形是个矩形盒子，由气路、光路和电路三大系统组成。 （1）、气路系统。由吸气管、进气管、水分吸收管、二氧化碳吸收管、吸气橡皮球、气室和毛细管等组成。 （2）、光路系统。由光源、聚光镜、平面镜、平行玻璃、气室、折光棱镜组 、反射棱镜组、望远镜系统组成。 （3）、电路系统。其功能和作用是为光路提供电源。该系统由电池、灯泡、光源盖、光源电门和微读数电门等组成。 瓦斯鉴定器主要部件的名称、作用： 照明装置组：是仪器产生干涉条纹的光源部分，灯泡的额定电压 1.35V，0.3A 带光屏的聚光镜组：汇集光源，使之增强亮度。 平面镜组：光线经过此镜分裂为两束光线，由于镜座的作用，该镜向后倾斜 55 度。 折光棱镜组：将平面镜射出的两列光束经两次 90 度反射后，折回平面镜上。 反射棱镜组：用于调节光谱的位置。 物镜组：调节镜座可使干涉条纹在分化版上成像清晰 测微镜组：转动微动手轮时，因齿轮带动刻度盘和测微玻璃座，使其偏转，产生光线的偏折，使干涉条纹移动主要供测定 1%以下的微数使用。 目镜组：起放大作用，便于观察。通过旋转镜座调节视度，看清光谱。在 0~10%范围共 2１道刻线 吸收管组：内吸收管装有氯化钙或硅胶，用以吸收水分；外吸收管装纳石灰，用以吸收 CO2。 气室组：共分三格两侧为空气室，中间为瓦斯室为平衡气室内的大气压力，装有盘型管。 按钮组：分为上下两个按钮，分别用来控制测微和光源系统的照明电路。 二、光学甲烷检测仪的工作原理 光学甲烷检测仪是根据光干涉原理制成的。其工作原理如下： 由光源发出的光，经聚光镜到达平面镜，并经其反射和折射形成两束光，分别通过空气室和甲烷室，再经折光棱镜折射到反射棱镜，最后反射给望远镜系统。由于光程差的结果，在物镜的焦平面上将产生干涉条纹。 由于光的折射率与空气介质的密度有直接关系，如果以空气室...
