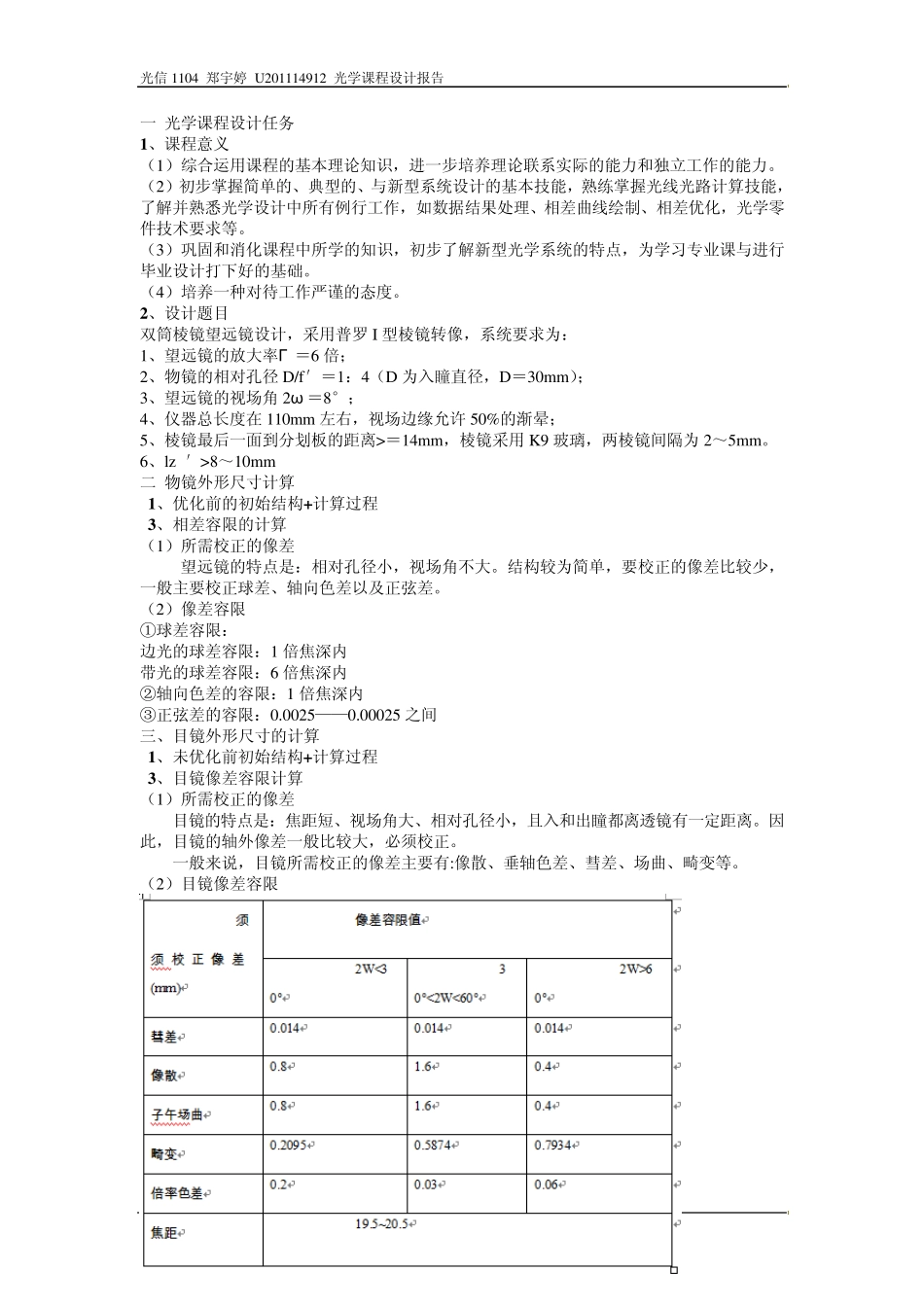

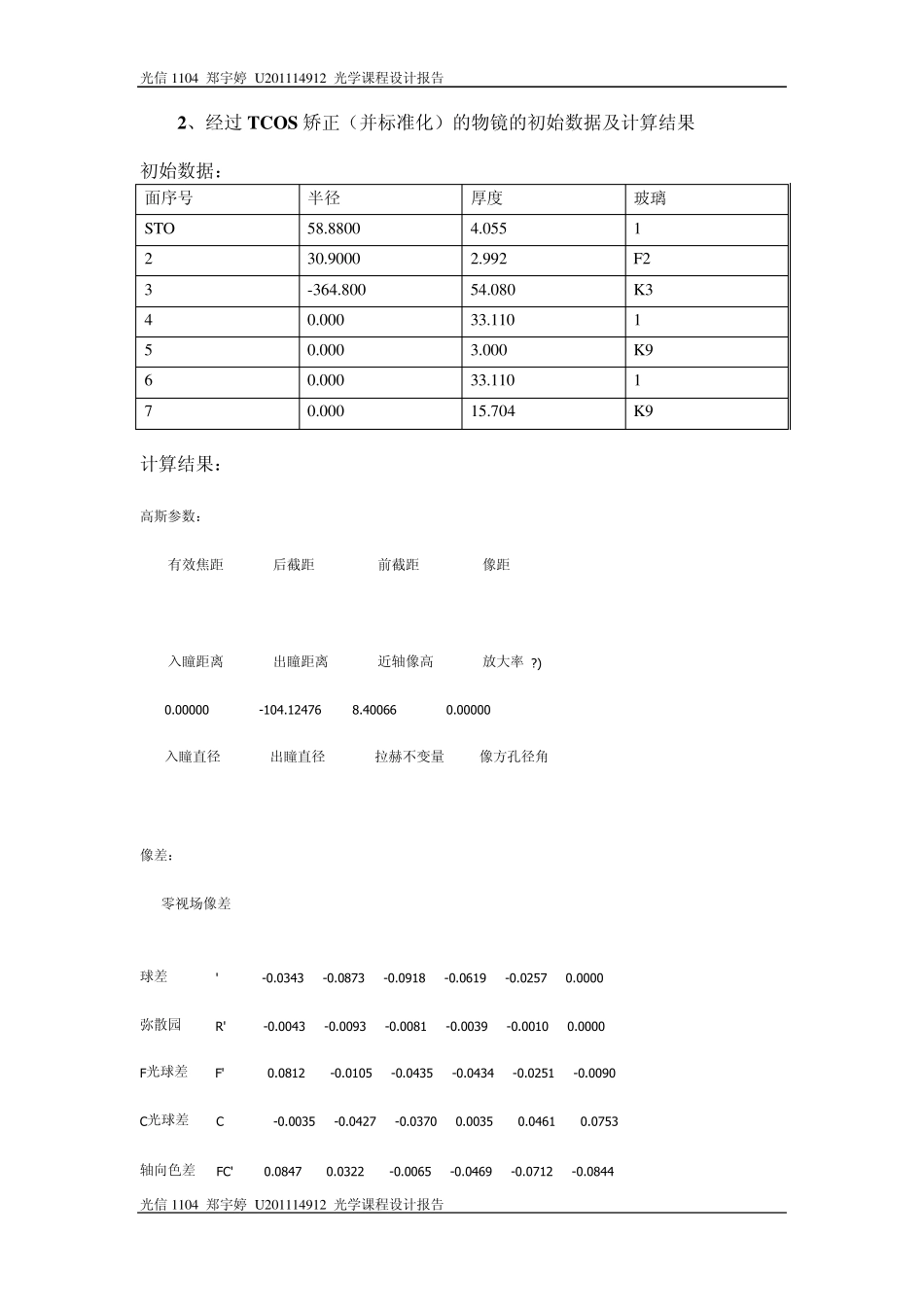

光信1104 郑宇婷 U 201114912 光学课程设计报告 光信1104 郑宇婷 U 201114912 光学课程设计报告 《光学课程设计报告》 姓 名： 郑宇婷 学 号： U201114912 学 院： 光学与电子信息学院 专 业： 光信息科学与技术 年段班级： 1104班 成 绩： 授课教师： 张学明 2013 年 4 月 9 日 光信 1104 郑宇婷 U201114912 光学课程设计报告 光信 1104 郑宇婷 U201114912 光学课程设计报告 一 光学课程设计任务 1、课程意义 （1）综合运用课程的基本理论知识，进一步培养理论联系实际的能力和独立工作的能力。 （2）初步掌握简单的、典型的、与新型系统设计的基本技能，熟练掌握光线光路计算技能，了解并熟悉光学设计中所有例行工作，如数据结果处理、相差曲线绘制、相差优化，光学零件技术要求等。 （3）巩固和消化课程中所学的知识，初步了解新型光学系统的特点，为学习专业课与进行毕业设计打下好的基础。 （4）培养一种对待工作严谨的态度。 2、设计题目 双筒棱镜望远镜设计，采用普罗 I 型棱镜转像，系统要求为： 1、望远镜的放大率Γ ＝6 倍； 2、物镜的相对孔径D/f′＝1：4（D 为入瞳直径，D＝30mm）； 3、望远镜的视场角2ω ＝8°； 4、仪器总长度在 110mm 左右，视场边缘允许 50%的渐晕； 5、棱镜最后一面到分划板的距离>＝14mm，棱镜采用 K9 玻璃，两棱镜间隔为 2～5mm。 6、lz ′>8～10mm 二 物镜外形尺寸计算 1、优化前的初始结构+计算过程 3、相差容限的计算 （1）所需校正的像差 望远镜的特点是：相对孔径小，视场角不大。结构较为简单，要校正的像差比较少，一般主要校正球差、轴向色差以及正弦差。 （2）像差容限 ①球差容限： 边光的球差容限：1 倍焦深内 带光的球差容限：6 倍焦深内 ②轴向色差的容限：1 倍焦深内 ③正弦差的容限：0.0025——0.00025 之间 三、目镜外形尺寸的计算 1、未优化前初始结构+计算过程 3、目镜像差容限计算 （1）所需校正的像差 目镜的特点是：焦距短、视场角大、相对孔径小，且入和出瞳都离透镜有一定距离。因此，目镜的轴外像差一般比较大，必须校正。 一般来说，目镜所需校正的像差主要有:像散、垂轴色差、彗差、场曲、畸变等。 （2）目镜像差容限 光信1104 郑宇婷 U201114912 光学课程设计报告 光信1104 郑宇婷 U201114912 光学课程设计报告 2、经过 TCOS 矫正（并标准化）的物镜的初始数据及计算...
