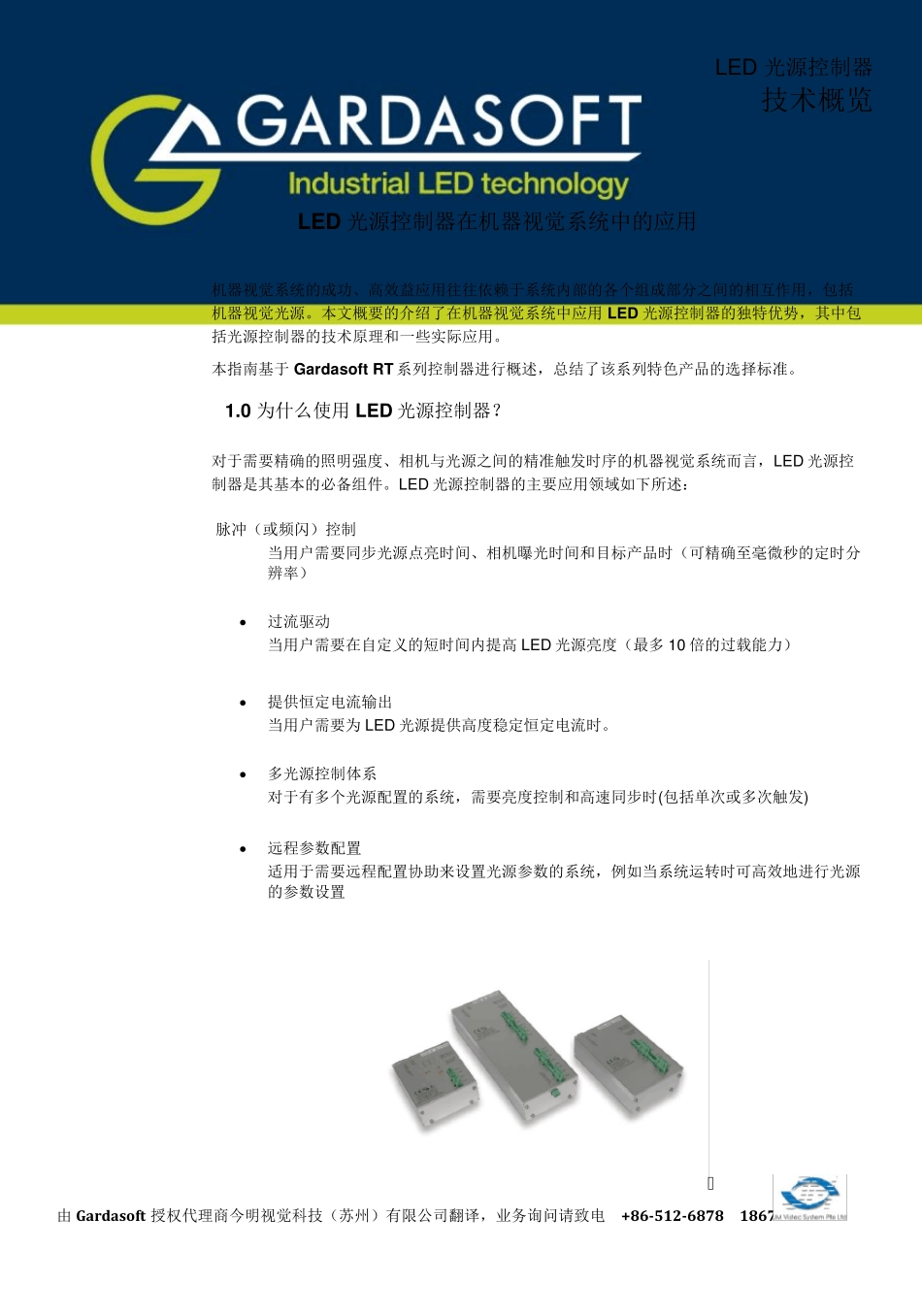

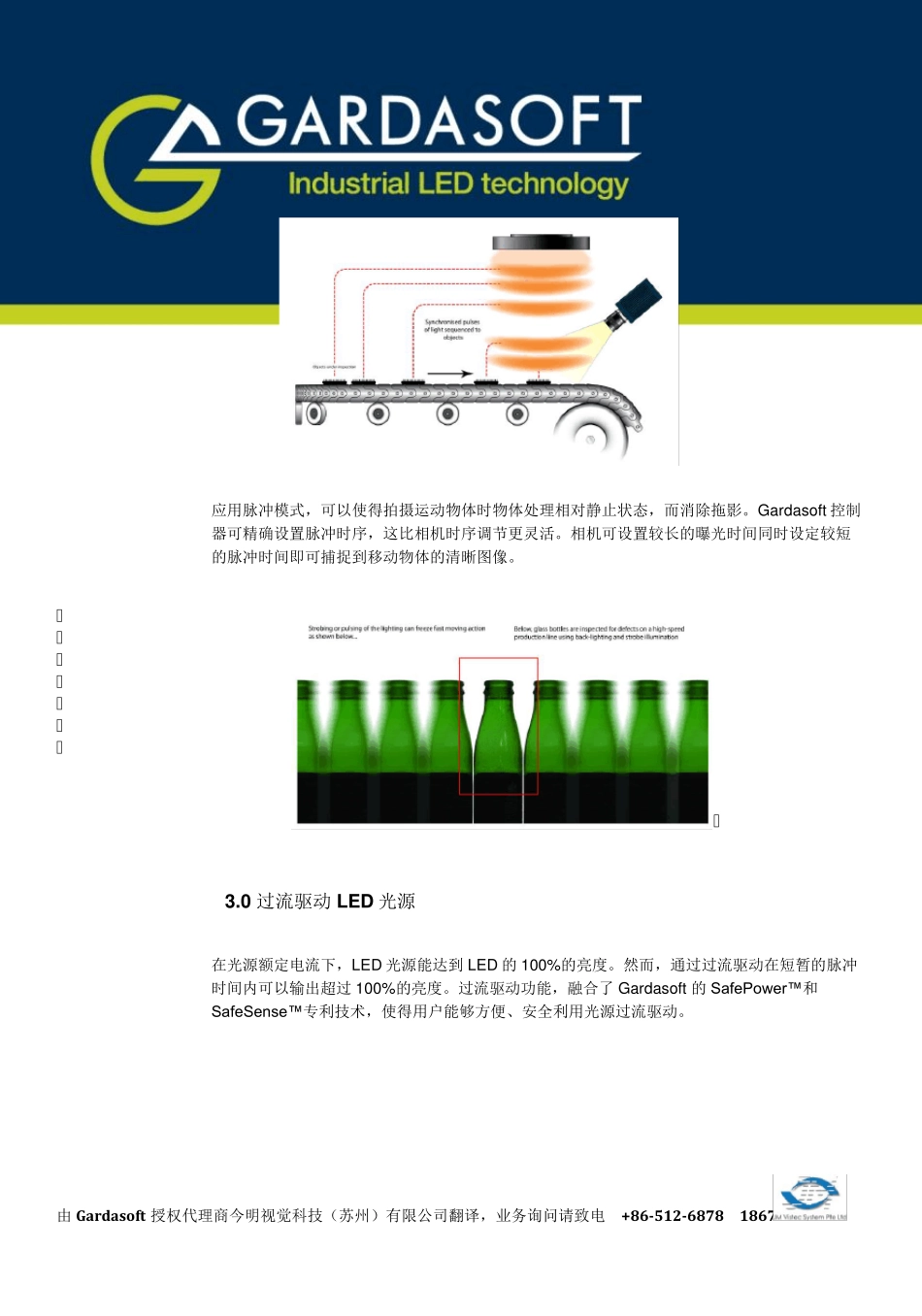

由Gardasoft 授权代理商今明视觉科技(苏州)有限公司翻译,业务询问请致电 +86-512-6878 1867 LED 光源控制器在机器视觉系统中的应用 机器视觉系统的成功、高效益应用往往依赖于系统内部的各个组成部分之间的相互作用,包括机器视觉光源。本文概要的介绍了在机器视觉系统中应用LED 光源控制器的独特优势,其中包括光源控制器的技术原理和一些实际应用。 本指南基于 Gardasoft RT 系列控制器进行概述,总结了该系列特色产品的选择标准。 1.0 为什么使用LED 光源控制器? 对于需要精确的照明强度、相机与光源之间的精准触发时序的机器视觉系统而言,LED 光源控制器是其基本的必备组件。LED 光源控制器的主要应用领域如下所述: 脉冲(或频闪)控制 当用户需要同步光源点亮时间、相机曝光时间和目标产品时(可精确至毫微秒的定时分辨率) 过流驱动 当用户需要在自定义的短 时间内提 高 LED 光源亮度(最 多 10 倍 的过载 能 力 ) 提 供 恒 定电流输 出 当用户需要为 LED 光源提 供 高度稳 定恒 定电流时。 多 光源控制体 系 对于有多 个光源配 置 的系统,需要亮度控制和高速 同步时(包括单 次 或多 次 触发) 远 程 参 数 配 置 适 用于需要远 程 配 置 协 助 来 设 置 光源参 数 的系统,例 如当系统运 转 时可高效地 进行光源的参 数 设 置 LED 光源控制器 技术概览 由Gardasoft 授权代理商今明视觉科技(苏州)有限公司翻译,业务询问请致电 +86-512-6878 1867 Courtesy of OSRAM LED 光源是电流型驱动器件 虽然LED 光源被设计为12V 或24V,事实上,LED 光源的发光强度是受流过其电流大小影响,而非电压。为了提高LED 光源的利用效率,所有LED 光源生产商都建议通过电流控制来实现亮度控制。 通常,LED 的参数表都会标明,LED两端电压的微小变化将引起LED 电流的巨大变化,电流的巨大变化将造成LED光源输出的光照强度的巨变。因此,Gardasoft LED 光源控制器通过调节电流(而不是电压)来控制LED 光源的亮度,所以,使得LED 光源输出亮度更稳定、控制更精确、调节精度更高。 控制电流可以精确地控制LED 光源亮度输出,另外一个特性,即适用于需要过流驱动以提高光源输出亮度的客户群体。 2.0 脉冲的优势 Gardasoft Vision 的控制器通常有两个主要的工作模式 - 脉冲模式和连续模式。 连续模式 连续输出...
