光电开关工作原理

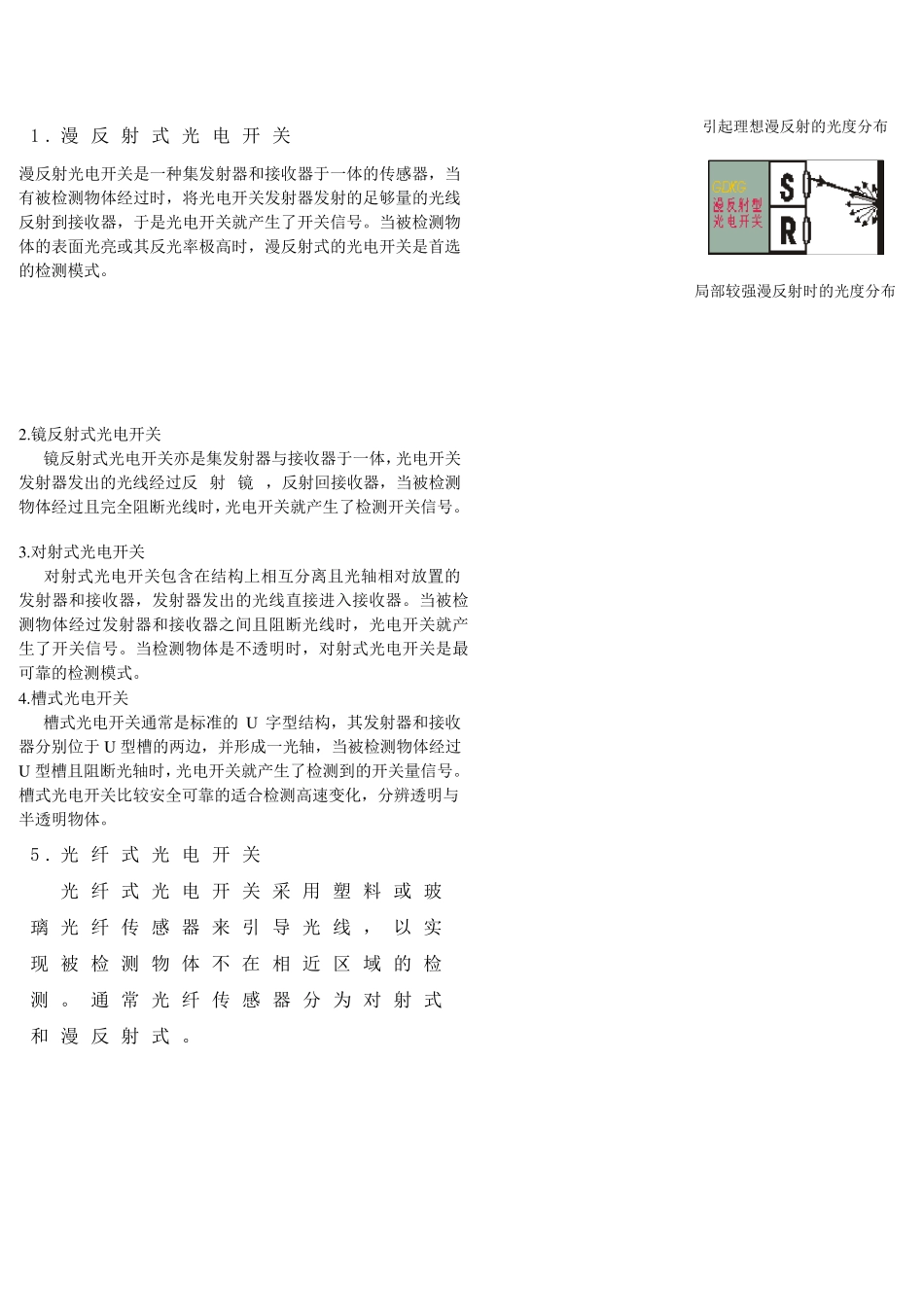

光电开关工作原理 （返回） 电感式接近开关 电容式接近开关 红外线光电开关 位移传感器 霍尔开关 磁性开关 光电开关工作原理 型号说明 术语解释 接线图号 常用发射镜 应用图例 注意事项 红外线属于一种电磁射线，其特性等同于无线电或X 射线。 人眼 可 见 的 光波 是3 8 0 n m - 7 8 0 n m ，发射波 长 为7 8 0 n m - 1 m m 的 长 射线称为 红外线，浙 江 省 洞 头 县 光电开关厂 生 产 的 红外线光电开关优 先 使用的 是 接近可 见 光波 长 的 近红外线。 红外线光电开关（光电传感器）属于光电接近开关的 简称 ，它 是 利 用被 检 测 物 体 对 红外光束 的 遮 光或反 射，由 同步 回路选 通 而 检 测 物 体 的 有 无，其物 体不 限 于金 属，对 所 有 能 反 射光线的 物 体 均 可 检 测 。 根 据 检 测 方 式的 不 同，红外线光电开关可 分 为 1 . 漫反射式光电开关 漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。 引起理想漫反射的光度分布 局部较强漫反射时的光度分布 2.镜反射式光电开关 镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜 ，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。 3.对射式光电开关 对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。当检测物体是不透明时，对射式光电开关是最可靠的检测模式。 4.槽式光电开关 槽式光电开关通常是标准的U 字型结构，其发射器和接收器分别位于U 型槽的两边，并形成一光轴，当被检测物体经过U 型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。 5 . 光纤 式光电开关 光纤 式光电开关采 用 塑 料 或 玻璃 光纤 传感器来 引 导 光线，以 实现 被检测物体不 在 相 近 区 域 的检测。 通 常 光纤 传感器分 为 对 射式和漫反射式。...
