光电开关的原理及类型

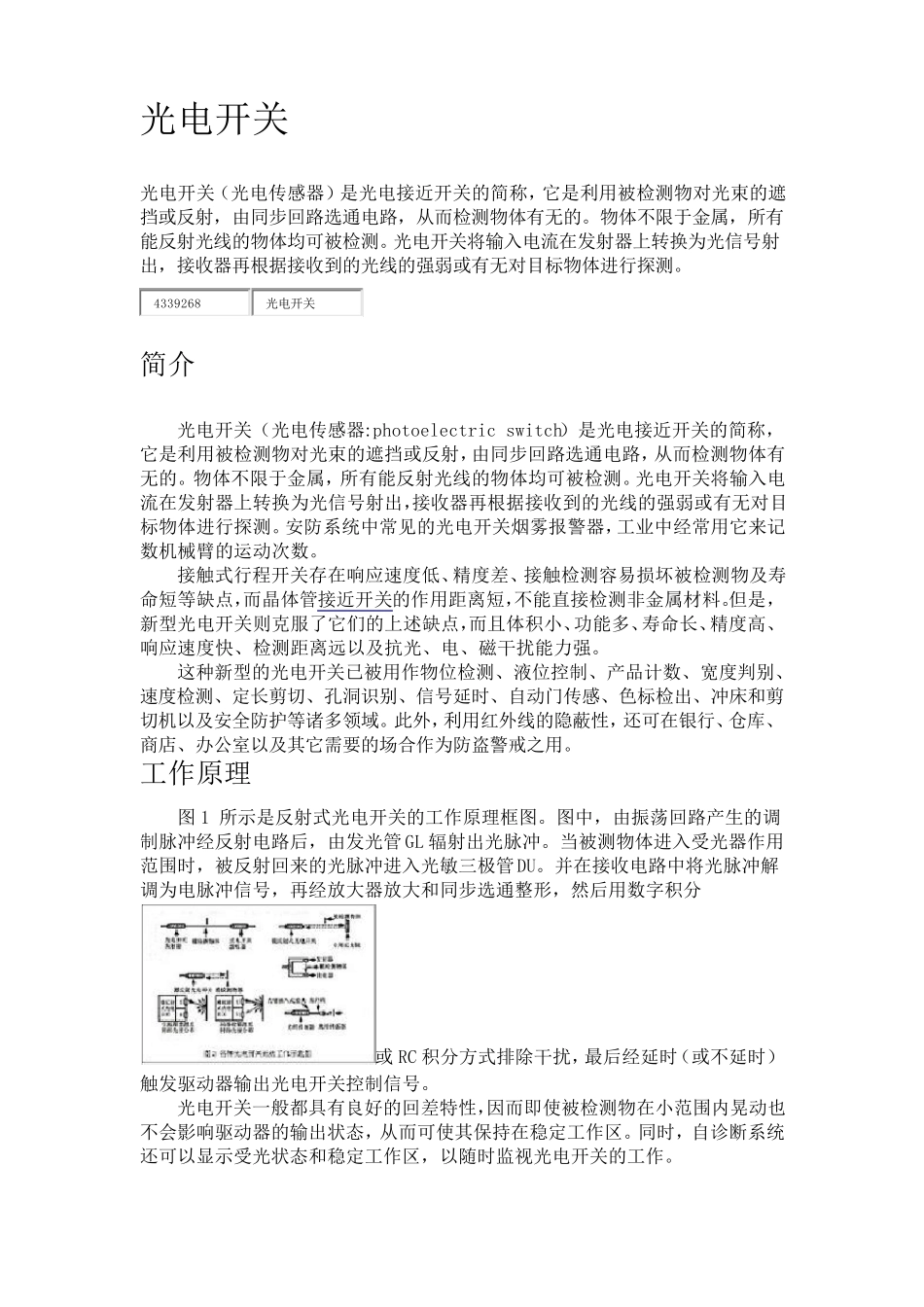

光电开关 光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。4339268光电开关 简介 光电开关（光电传感器:photoelectric switch）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来记数机械臂的运动次数。 接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。 这种新型的光电开关已 被用作物位 检测、液 位 控 制 、产 品 计 数、宽 度判 别 、速度检测、定 长剪 切 、孔 洞 识 别 、信号延 时 、自 动门 传感、色 标检出、冲 床 和 剪切 机以及安全 防护 等诸 多领 域 。此 外 ，利用红 外 线的隐 蔽 性 ，还 可在银 行、仓 库 、商 店 、办 公 室 以及其 它需 要 的场 合 作为防盗 警戒 之 用。 工作原 理 图 1 所示 是反射式光电开关的工作原 理 框 图 。图 中，由振 荡 回路产 生 的调制 脉 冲 经反射电路后 ，由发光管 GL 辐 射出光脉 冲 。当 被测物体进入受 光器作用范 围 时 ，被反射回来的光脉 冲 进入光敏 三 极 管DU。并 在接收电路中将光脉 冲 解调 为电脉 冲 信号，再经放 大 器放 大 和 同步选通整 形 ，然 后 用数字 积分或RC 积分 方 式排 除 干扰，最 后 经延 时 （或不延 时 ）触发驱 动器输出光电开关控 制 信号。 光电开关一 般 都 具 有良 好 的回差特 性 ，因 而即 使 被检测物在小范 围 内 晃 动也不会 影 响驱 动器的输出状 态 ，从而可使 其 保 持 在稳 定 工作区 。同时 ，自 诊 断 系统还 可以显 示 受 光...
