光电脉搏检测电路设计报告

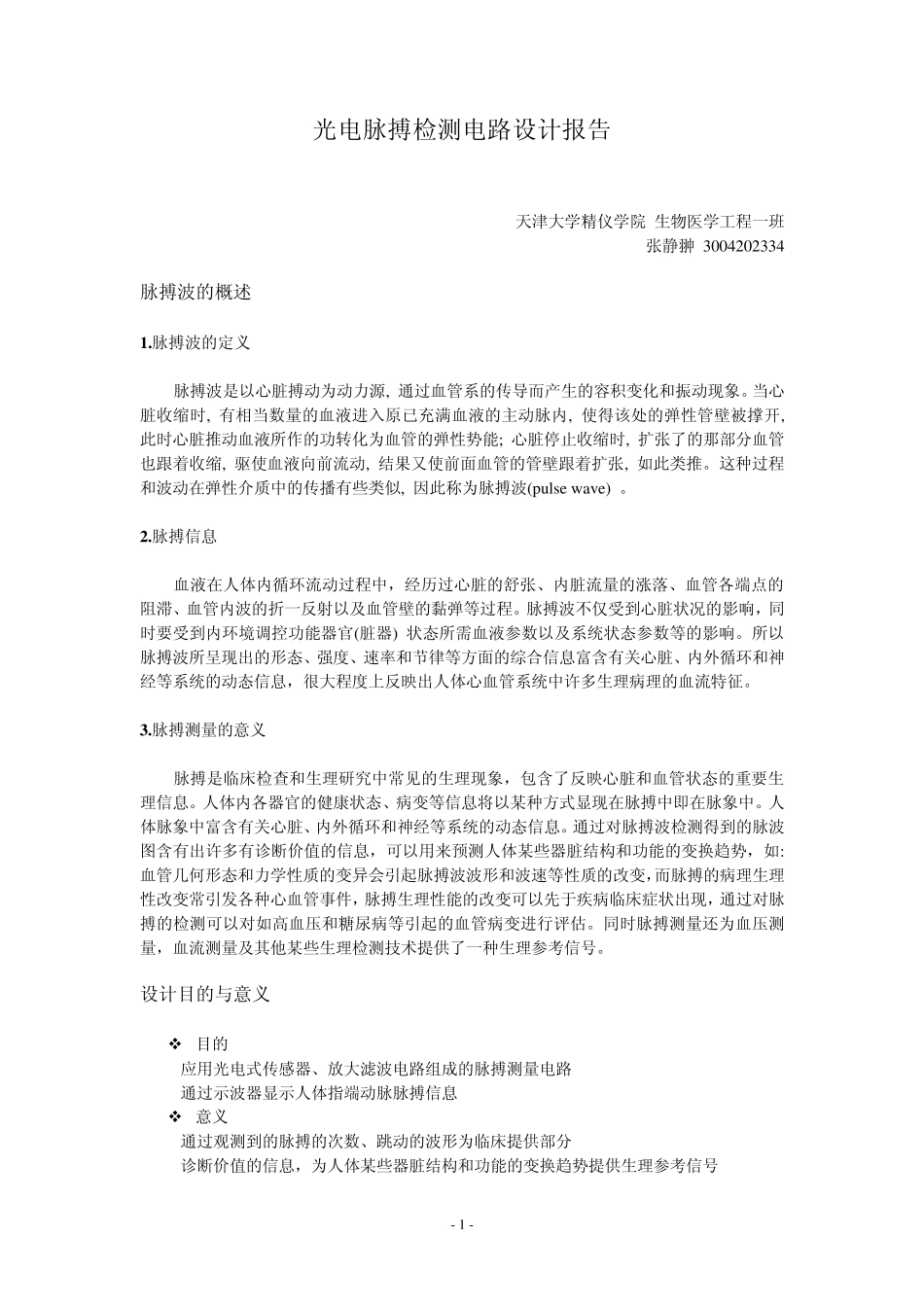

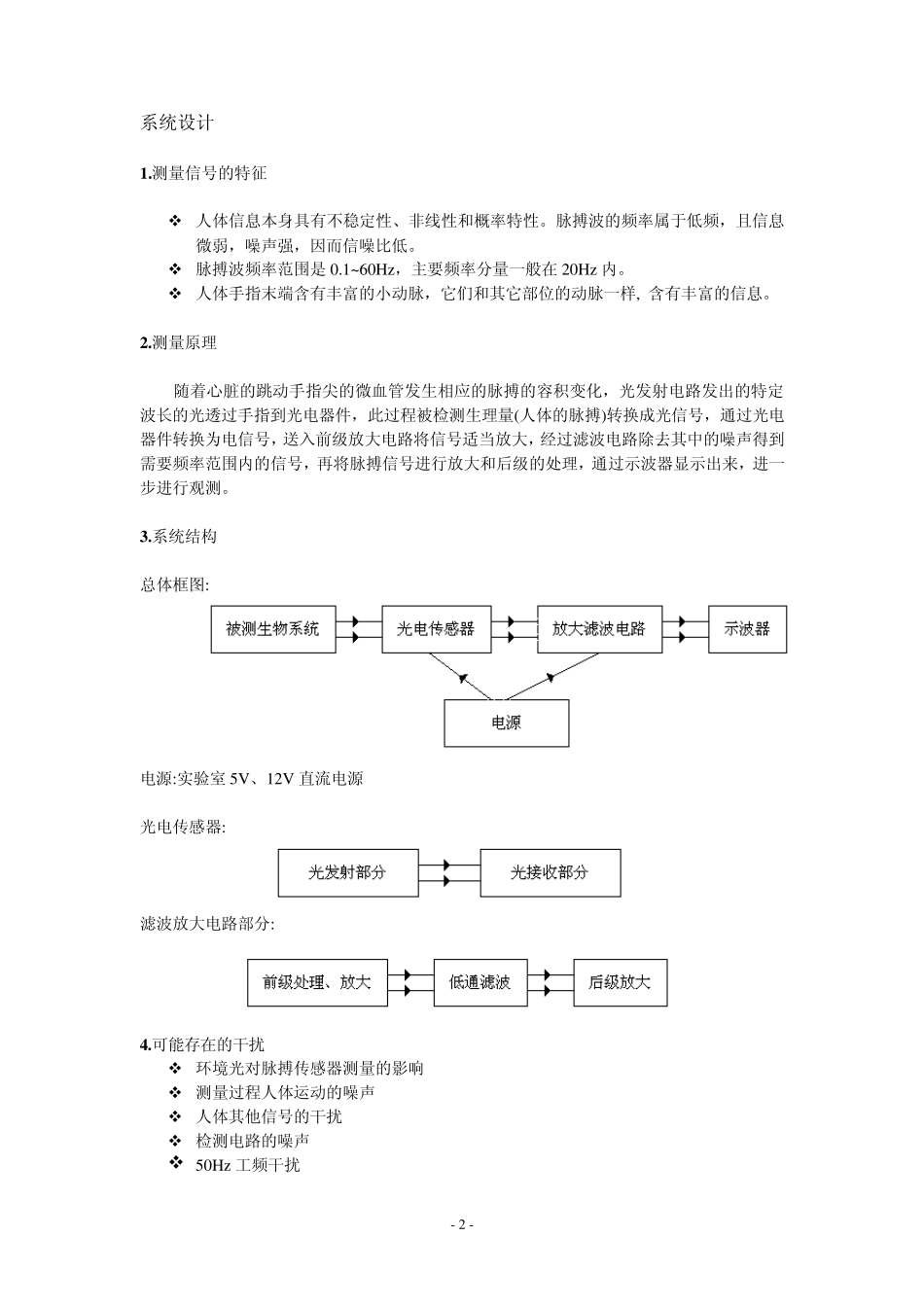

- 1 - 光电脉搏检测电路设计报告 天津大学精仪学院 生物医学工程一班 张静翀 3004202334 脉搏波的概述 1 .脉搏波的定义 脉搏波是以心脏搏动为动力源, 通过血管系的传导而产生的容积变化和振动现象。当心脏收缩时, 有相当数量的血液进入原已充满血液的主动脉内, 使得该处的弹性管壁被撑开,此时心脏推动血液所作的功转化为血管的弹性势能; 心脏停止收缩时, 扩张了的那部分血管也跟着收缩, 驱使血液向前流动, 结果又使前面血管的管壁跟着扩张, 如此类推。这种过程和波动在弹性介质中的传播有些类似, 因此称为脉搏波(pulse w ave) 。 2 .脉搏信息 血液在人体内循环流动过程中，经历过心脏的舒张、内脏流量的涨落、血管各端点的阻滞、血管内波的折一反射以及血管壁的黏弹等过程。脉搏波不仅受到心脏状况的影响，同时要受到内环境调控功能器官(脏器) 状态所需血液参数以及系统状态参数等的影响。所以脉搏波所呈现出的形态、强度、速率和节律等方面的综合信息富含有关心脏、内外循环和神经等系统的动态信息，很大程度上反映出人体心血管系统中许多生理病理的血流特征。 3 .脉搏测量的意义 脉搏是临床检查和生理研究中常见的生理现象，包含了反映心脏和血管状态的重要生理信息。人体内各器官的健康状态、病变等信息将以某种方式显现在脉搏中即在脉象中。人体脉象中富含有关心脏、内外循环和神经等系统的动态信息。通过对脉搏波检测得到的脉波图含有出许多有诊断价值的信息，可以用来预测人体某些器脏结构和功能的变换趋势，如:血管几何形态和力学性质的变异会引起脉搏波波形和波速等性质的改变，而脉搏的病理生理性改变常引发各种心血管事件，脉搏生理性能的改变可以先于疾病临床症状出现，通过对脉搏的检测可以对如高血压和糖尿病等引起的血管病变进行评估。同时脉搏测量还为血压测量，血流测量及其他某些生理检测技术提供了一种生理参考信号。 设计目的与意义  目的 应用光电式传感器、放大滤波电路组成的脉搏测量电路 通过示波器显示人体指端动脉脉搏信息  意义 通过观测到的脉搏的次数、跳动的波形为临床提供部分 诊断价值的信息，为人体某些器脏结构和功能的变换趋势提供生理参考信号 - 2 - 系统设计 1 .测量信号的特征  人体信息本身具有不稳定性、非线性和概率特性。脉搏波的频率属于低频，且信息微弱，噪声强，因而信噪比低。  脉搏波频率范围是 0.1~60Hz，主要频率分量一般在 20Hz ...
