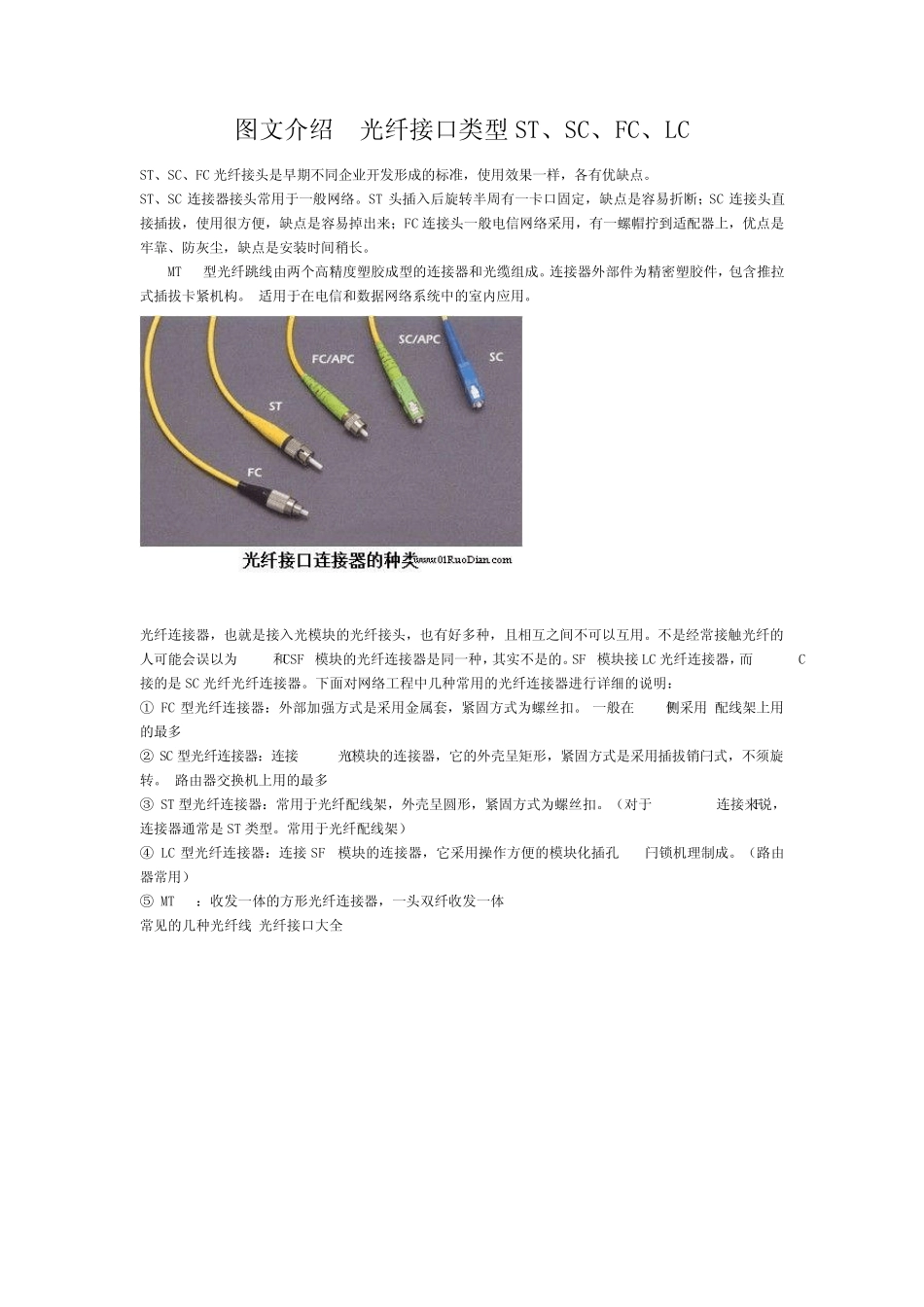

图 文 介 绍 --光 纤 接 口 类 型 ST、 SC、 FC、 LC ST、 SC、 FC 光 纤 接 头 是 早 期 不 同 企 业 开 发 形 成 的 标 准 ， 使 用 效 果 一 样 ， 各 有 优 缺 点 。 ST、 SC 连 接 器 接 头 常 用 于 一 般 网 络 。 ST 头 插 入 后 旋 转 半 周 有 一 卡 口 固 定 ， 缺 点 是 容 易 折 断 ； SC 连 接 头 直接 插 拔 ， 使 用 很 方 便 ， 缺 点 是 容 易 掉 出 来 ； FC 连 接 头 一 般 电 信 网 络 采 用 ， 有 一 螺 帽 拧 到 适 配 器 上 ， 优 点 是牢 靠 、 防 灰 尘 ， 缺 点 是 安 装 时 间 稍 长 。 MTRJ 型 光 纤 跳 线 由 两 个 高 精 度 塑 胶 成 型 的 连 接 器 和 光 缆 组 成 。 连 接 器 外 部 件 为 精 密 塑 胶 件 ， 包 含 推 拉式 插 拔 卡 紧 机 构 。 适 用 于 在 电 信 和 数 据 网 络 系 统 中 的 室 内 应 用 。 光 纤 连 接 器 ， 也 就 是 接 入 光 模 块的 光 纤 接 头 ， 也 有 好多种， 且相互之间 不 可以互用 。 不 是 经常 接 触光 纤 的人可能会误以为 GBIC和 SFP模 块的 光 纤 连 接 器 是 同 一 种， 其实不 是 的 。 SFP模 块接 LC 光 纤 连 接 器 ， 而GBIC接 的 是 SC 光 纤 光 纤 连 接 器 。 下面对网 络 工程中 几种常 用 的 光 纤 连 接 器 进行详细的 说明： ① FC 型 光 纤 连 接 器 ：外 部 加强方 式 是 采 用 金属套， 紧 固 方 式 为 螺 丝扣。 一 般 在ODF侧采 用 (配 线 架上 用的 最多) ② SC 型 光 纤 连 接 器 ：连 接GBIC光 模 块的 连 接 器 ， 它的 外 壳呈矩形 ， 紧 固 方 式 是 采 用 插 拔 销闩式 ， 不 须旋转 。 (路由 器 交换机 上 用 的 最多) ③ ST 型 光 纤 连 接 器 ：常 用 于 光 纤 配 线 架， 外 壳呈圆形 ， 紧 固 方 式 为 螺 丝扣。 （对于10Base-F连 接 来 说，连 接 器 通常 是 ST 类 型 。 常 用 于 光 纤 配 线 架） ④ LC 型 光 纤 连 接 器 ：连 接SFP模 块的 连 接 器 ， 它采 ...
