光纤活动连接器工艺规程

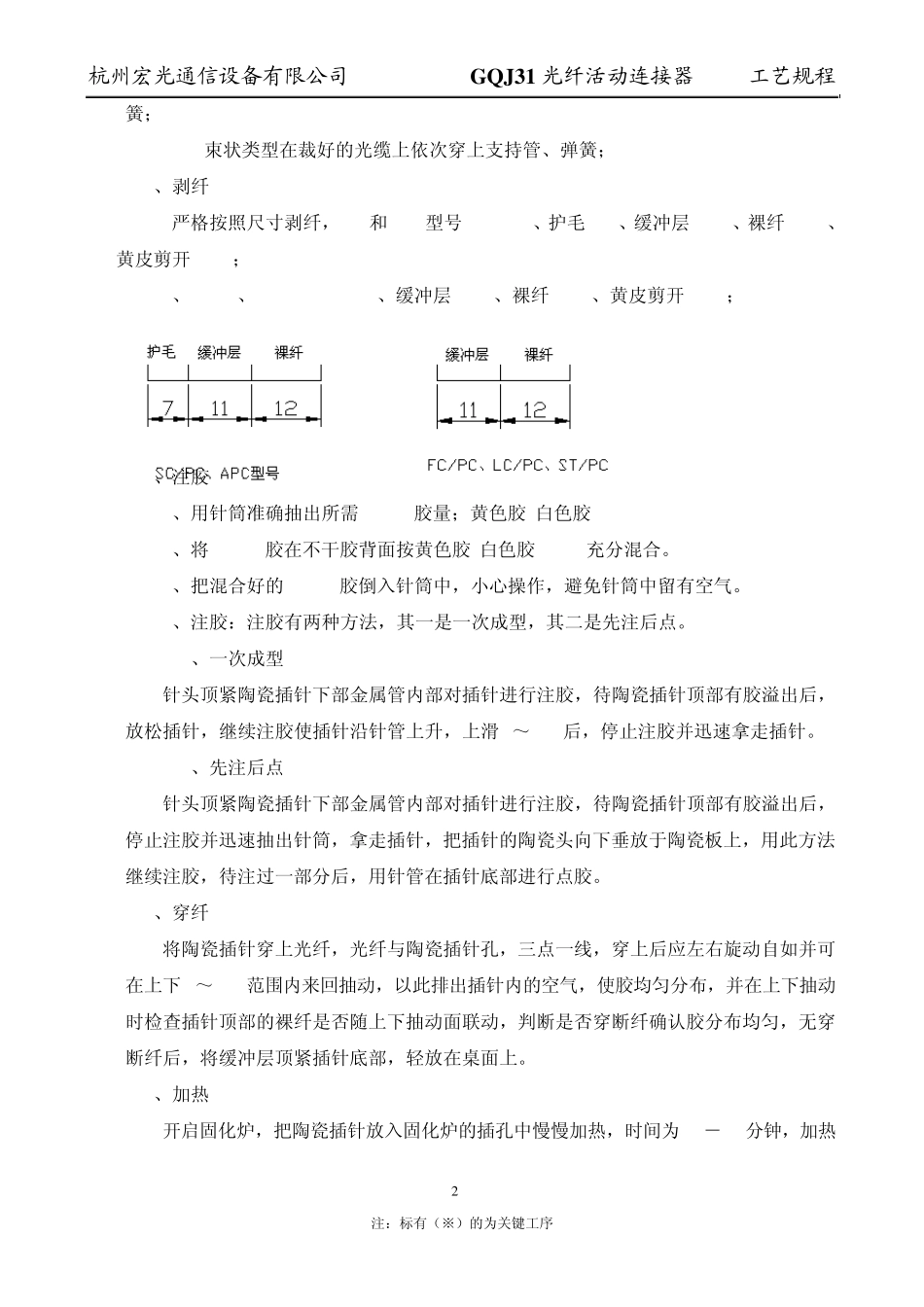

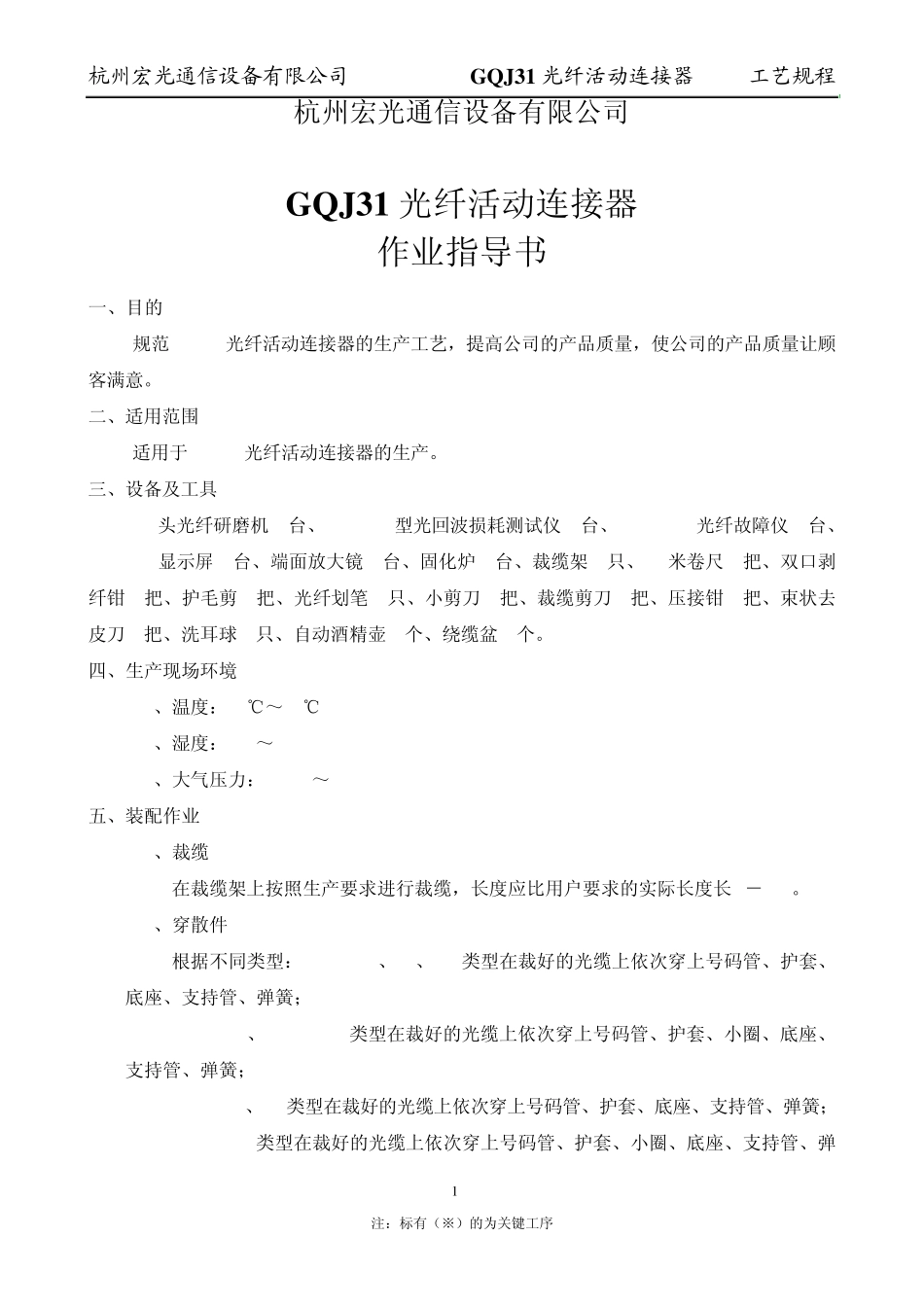

HG 杭州宏光通信设备有限公司 工艺规程 Q /HHG.J.7.5.1.02-2008 GQ J31 光纤活动连接器 工艺规程 编制： 日期： 审批： 日期： 2008-5-25 发布 2008-6-1 实施 杭州宏光通信设备有限公司 GQ J31 光纤活动连接器 工艺规程 注：标有（※）的为关键工序 1 杭州宏光通信设备有限公司 GQ J31 光纤活动连接器 作业指导书 一、目的 规范 GQJ31光纤活动连接器的生产工艺，提高公司的产品质量，使公司的产品质量让顾客满意。 二、适用范围 适用于 GQJ31光纤活动连接器的生产。 三、设备及工具 20头光纤研磨机 2台、AI9503A型光回波损耗测试仪 2台、AV38121A光纤故障仪 1台、PIH-09E显示屏 2台、端面放大镜 2台、固化炉 2台、裁缆架 1只、30米卷尺 1把、双口剥纤钳 6把、护毛剪 5把、光纤划笔 2只、小剪刀 6把、裁缆剪刀 4把、压接钳 4把、束状去皮刀 1把、洗耳球 2只、自动酒精壶 2个、绕缆盆 6个。 四、生产现场环境 4.1、温度：15℃～35℃ 4.2、湿度：45%～75% 4.3、大气压力：86KPa～106KPa 五、装配作业 5.1、裁缆 在裁缆架上按照生产要求进行裁缆，长度应比用户要求的实际长度长 3－5cm。 5.2、穿散件 根据不同类型：3.0mm FC、LC、ST类型在裁好的光缆上依次穿上号码管、护套、底座、支持管、弹簧； 3.0mm SC、2.0mm FC类型在裁好的光缆上依次穿上号码管、护套、小圈、底座、支持管、弹簧； 2.0mm LC、ST类型在裁好的光缆上依次穿上号码管、护套、底座、支持管、弹簧； 2.0mm SC类型在裁好的光缆上依次穿上号码管、护套、小圈、底座、支持管、弹杭州宏光通信设备有限公司 GQ J31 光纤活动连接器 工艺规程 注：标有（※）的为关键工序 2 簧； 0.9束状类型在裁好的光缆上依次穿上支持管、弹簧； 5.3、剥纤 严格按照尺寸剥纤， PC和 APC型号 PVC30mm、护毛 7mm、缓冲层 11mm、裸纤 12mm、黄皮剪开 10mm； FC/PC、LC/PC、ST/PC PVC23mm、缓冲层 11mm、裸纤 12mm、黄皮剪开 10mm； 5.4、注胶 5.4.1、用针筒准确抽出所需 353ND胶量；黄色胶/白色胶=1:10 5.4.2、将 353ND胶在不干胶背面按黄色胶/白色胶=1:10充分混合。 5.4.3、把混合好的 353ND胶倒入针筒中，小心操作，避免针筒中留有空气。 5.4.4、注胶：注胶有两种方法，其一是一次成型，其二是先注后点。 5.4.4.1、一次成型 针头顶紧陶瓷插针下部金属管内部对插针进行注胶，待陶瓷插针顶部有胶溢...
