光纤熔接步骤

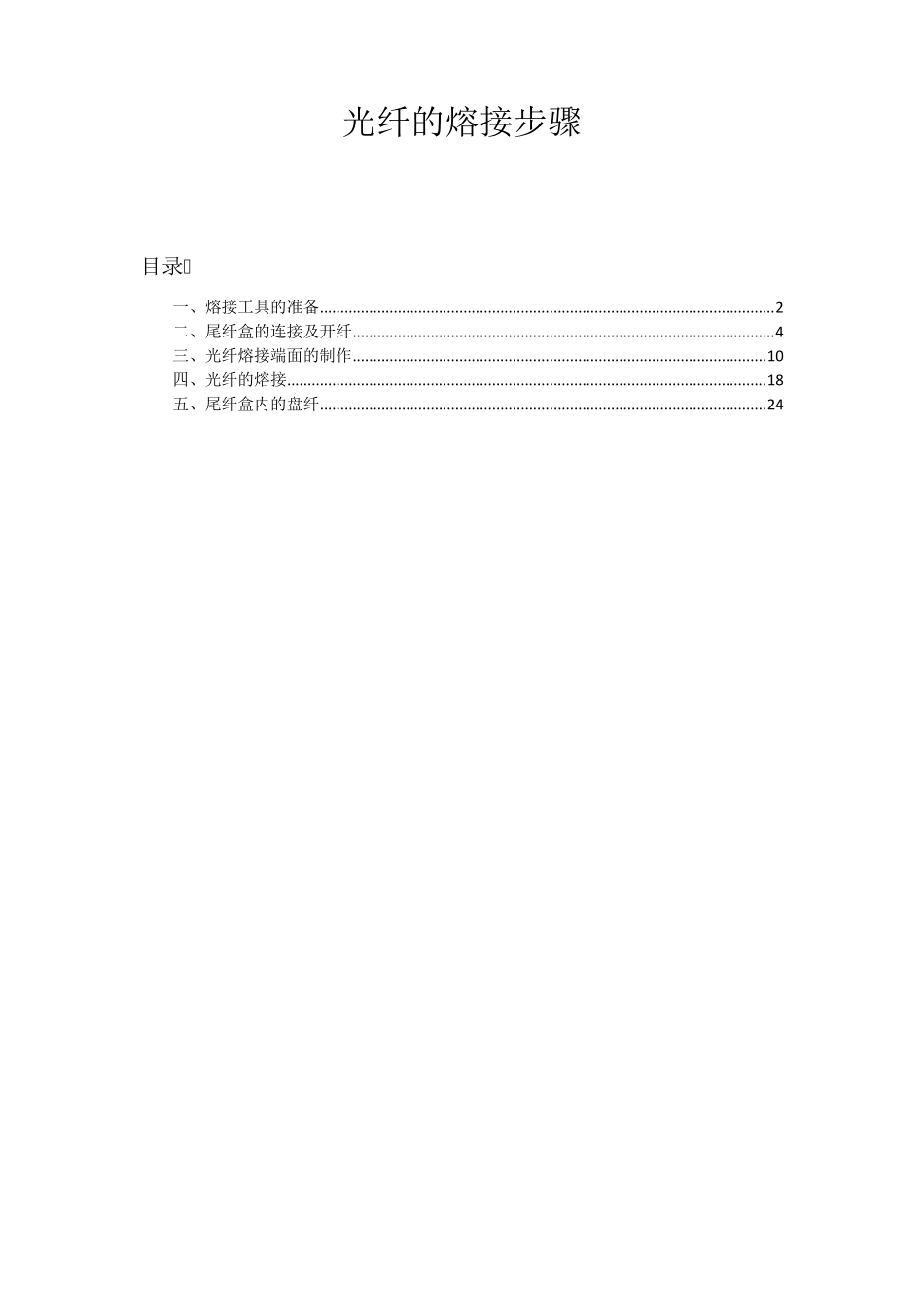

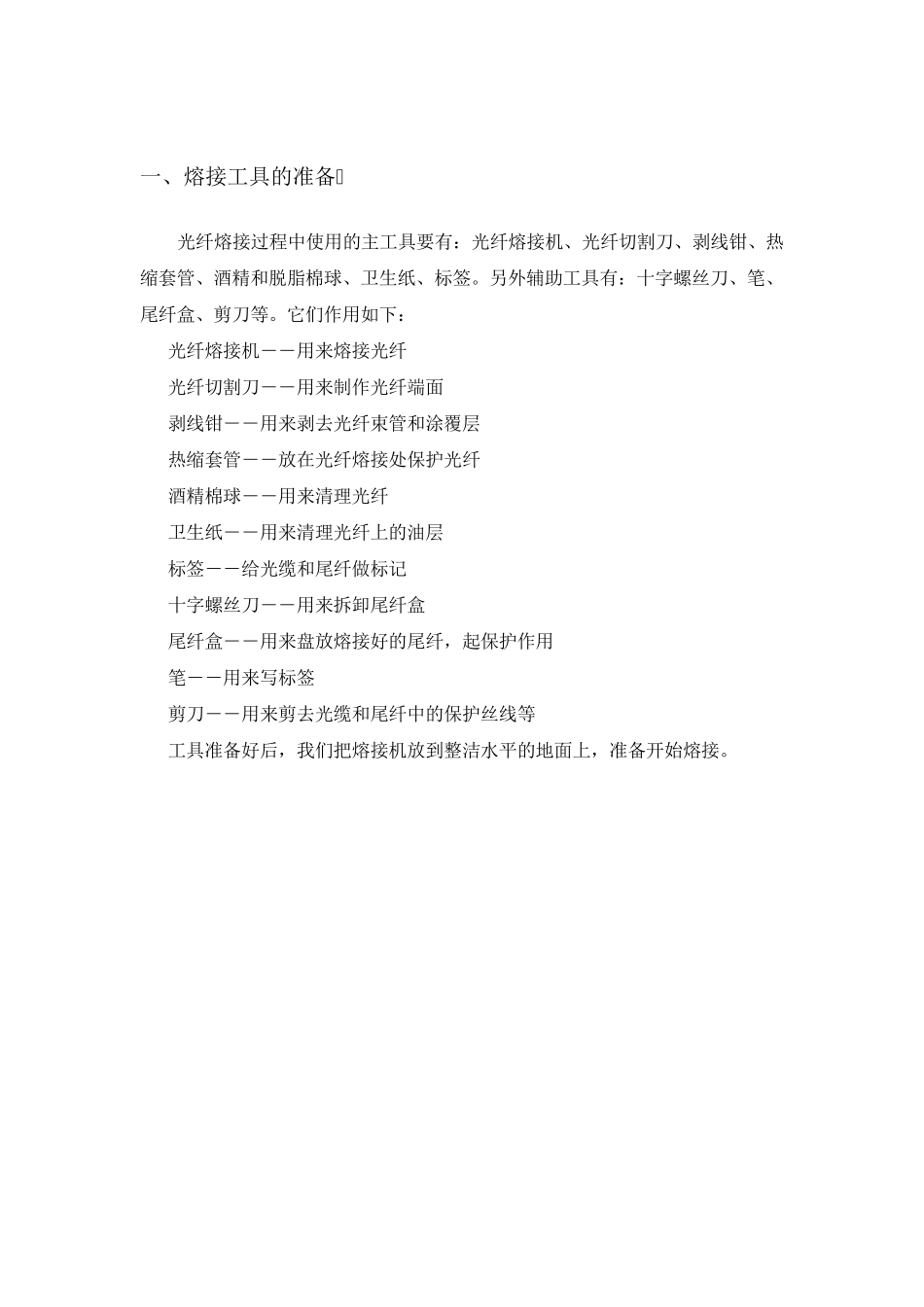

光纤的熔接步骤 目录 一、熔接工具的准备 ............................................................................................................... 2 二、尾纤盒的连接及开纤 ....................................................................................................... 4 三、光纤熔接端面的制作 ..................................................................................................... 10 四、光纤的熔接 ..................................................................................................................... 18 五、尾纤盒内的盘纤 ............................................................................................................. 24 一、熔接工具的准备 光纤熔接过程中使用的主工具要有：光纤熔接机、光纤切割刀、剥线钳、热缩套管、酒精和脱脂棉球、卫生纸、标签。另外辅助工具有：十字螺丝刀、笔、尾纤盒、剪刀等。它们作用如下： 光纤熔接机――用来熔接光纤 光纤切割刀――用来制作光纤端面 剥线钳――用来剥去光纤束管和涂覆层 热缩套管――放在光纤熔接处保护光纤 酒精棉球――用来清理光纤 卫生纸――用来清理光纤上的油层 标签――给光缆和尾纤做标记 十字螺丝刀――用来拆卸尾纤盒 尾纤盒――用来盘放熔接好的尾纤，起保护作用 笔――用来写标签 剪刀――用来剪去光缆和尾纤中的保护丝线等 工具准备好后，我们把熔接机放到整洁水平的地面上，准备开始熔接。 图 1 图 2 二、尾纤盒的连接及开纤 熔接工具准备好后，我们把光缆穿进尾纤盒，尾纤和光纤先在尾纤盒内比划好后，开出尾纤所需长度，一般情况为1 米左右。 开纤前，先按照工程中制定标准，做好标签，贴到尾纤上，一般标签位置在里接头50m m 处。 在开纤时应用剥线钳的前端口剥去光缆中光纤外束管，用钳子剪得时候一定注意不要把光纤给剪断了，剥去束管后用卫生纸把光纤上的油层擦拭干净。普通光缆内光纤没有束管保护，开纤时应注意不要用劲过大以防剪断外包管内的光纤。 光纤开出来后，在要熔接的其中一根纤上套上热缩套管，一便在光纤熔接好后保护接头。 三、光纤熔接端面的制作 光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。对普通尾纤，先用剥线钳后端口去掉光纤上的保护层，再用的剥线钳后端口剥去涂覆...
